Системы измерений длительности соединений СИДС MSC M16_NSN, 48934-12

Назначение

Системы измерений длительности соединений СИДС MSC M16_NSN, далее - СИДС, предназначены для измерения длительности телефонных соединений с целью получения исходных данных для расчета их стоимости.

Описание

СИДС является виртуальной (функциональной) системой измерений длительности телефонных соединений оборудования с измерительными функциями, входящей в состав оконечно-транзитного узла связи, версия ПО M16, сетей подвижной радиотелефонной связи стандартов GSM 900/1800 и UMTS, производства фирмы Nokia Siemens Networks Oy, Финляндия, далее оборудование.

СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

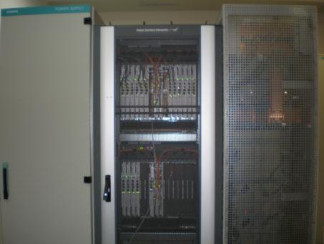

Конструктивно оборудование выполнено по модульному принципу: плата-кассета-кассетный модуль-статив, размещаемые в шкафу, двери которого блокируются от несанкционированного доступа замком с электронной защитой и специальным ключом. Доступ к кассетным модулям возможен только после вскрытия защитной двери статива (рисунок 1).

На рисунке 2 изображено место пломбирования кассетного модуля (блокируется возможность бесконтрольной выемки кассет).

Общий вид оборудования и схема пломбировки от несанкционированного доступа, представлены на рисунках 1 и 2.

Программное обеспечение

Программное обеспечение (ПО) встроенное, версии М16, управляет функционированием оборудования.

Идентификационные данные ПО оборудования приведены в таблице 1

Таблица 1

По уровню защиты от непреднамеренных и преднамеренных изменений ПО относится к группе «С», в соответствии с МИ 3286-2010.

ПО оборудования и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя:

•    данные защищены от несанкционированной модификации уникальным форматом сохраняемых файлов и средствами подсчета контрольной суммы исполняемого кода;

•    реализовано однозначное назначение каждой команды для инициирования функции или изменения данных;

•    интерфейс пользователя не позволяет вносить изменения в ПО и измеренные данные;

•    выдаются предупреждения в случае, если действия пользователя могут повлечь изменение или удаление измеренных данных.

Технические характеристики

•    пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений ± 1 с;

•    вероятность неправильного тарифицирования телефонного соединения, не более 0,0001;

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию оборудования, в состав которого входит СИДС, типографским способом.

Комплектность

■    Методика поверки на СИДС;

■    СИДС, в составе комплекса оборудования.

Поверка

осуществляется по документу «Система измерений длительности соединений СИДС MSC М16_№К Методика поверки 5295-004-17717434-2011 МП», утвержденному ГЦИ СИ «Связь-Тест» ФГУП ЦНИИС в ноябре 2011 г.

Основное средство поверки:

• формирователь телефонных соединений Призма-М: (1 - 3600) с, А = ± 0,25 с.

Сведения о методах измерений

Руководство по эксплуатации оборудования оконечно-транзитного узла связи, версия ПО M16.

Нормативные и технические документы, устанавливающие требования к системам измерений длительности соединений СИДС MSC М16_NSN

• ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты;

Рекомендации к применению

Учет объема оказанных услуг электросвязи операторами связи.
