Тахометры T400, T500 и T600, 48944-12

Назначение

Тахометры T400, T500 и T600 (далее тахометры) предназначены для измерения частоты сигналов, формируемых первичными преобразователями, и расчета на основе этой информации частоты вращения объекта.

Описание

Тахометры являются микропроцессорными приборами, управляемыми встроенными микроконтроллерами.

Принцип действия тахометров основан на измерении за предустановленное время усреднения среднего значения периода следования выходных импульсов первичного преобразователя и расчете на этой основе частоты вращения объекта. Пересчет частоты следования импульсов первичного преобразователя в частоту вращения осуществляется на основе масштабного коэффициента, задаваемого оператором перед началом измерений.

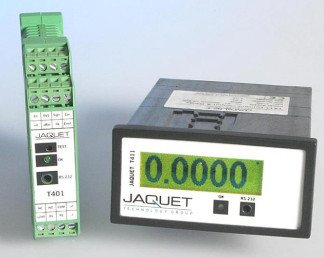

Конструктивно тахометры выполнены в виде электронных модулей, размещенных в стандартных промышленных корпусах, предназначенных для крепления на DIN-рейку или для панельного монтажа.

На лицевой или задней поверхности корпуса расположена клеммная колодка для подключения электрических сигналов и питания. Внешние интерфейсы подключаются у тахометров Т41х через клеммную колодку, у тахометров Т40х, Т500 и Т600 - через разъемы на лицевой части корпуса. Все тахометры обеспечивают выдачу напряжения для питания первичного преобразователя.

Реализованная во встроенном микроконтроллере логика позволяет формировать внешние управляющие воздействия на основе введенной программы анализа измеряемой частоты вращения.

Тахометры отличаются диапазоном измерений, количеством входных каналов, исполнением корпуса и дополнительной функциональностью. В частности тахометры Т600 оснащены аналоговым входом, который может работать в режиме измерения температуры в диапазоне -50 - +300°С.

Тахометры имеют двенадцать исполнений.

Тахометры Т400 являются одноканальными тахометрами и поставляются в восьми исполнениях. Исполнения отличаются корпусами, типом аналоговых выходных каналов и напряжением питания первичного преобразователя (датчика).

Тахометры Т500 являются двухканальными тахометрами и поставляются в двух исполнениях, отличающихся типом электропитания.

Тахометры T600 являются двухканальными тахометрами с возможностью измерения аналоговых сигналов и поставляются в двух исполнениях, отличающихся типом электропитания.

Si

ЛТ"'    l

,»!»[«' 1.111 £ | “ 1Л1{ SI ” 1Л1 щ I«1°"|°:I1'>,,1<VL/L/M

JAGJUET

JADUE"

CVP

fi4

•>

VLOfWwVf V \^\n

MultiTaskei 1601

рУГТТТТТТ^^нТн1

Программное обеспечение

Программное обеспечение, используемое для управления тахометрами и получения результатов измерений, подразделяется на встроенное и автономное. Встроенное программное обеспечение реализует функциональность тахометров всех исполнений, устанавливается на этапе изготовления тахометра и в процессе эксплуатации изменено быть не может.

Специализированное автономное программное обеспечение тахометров Т400 поставляется отдельно (загружается с сайта производителя). Оно функционирует под управлением операционных систем Microsoft Windows и обеспечивает

-    задание и получение значений всех функциональных параметров тахометра;

-    отображение результатов измерений и состояния реле.

Тахометры Т500 и Т600 управляются встроенным программным обеспечением, доступ к которому осуществляется средствами операционной системы, предназначенными для работы в интернете (протокол HTTP). Для этих тахометров отсутствуют ограничения по операционной системе и используемому браузеру. Автономное (конфигурационное) ПО поставляется прошитым в энергонезависимую память тахометра и при необходимости считывается оттуда с применением стандартных средств операционной системы. Автономное ПО функционирует под управлением операционных систем Microsoft Windows и обеспечивает

-    задание и получение значений всех функциональных параметров тахометра;

-    отображение результатов измерений и состояния реле.

Автономное программное обеспечение является полностью метрологически значимым.

Идентификационные данные программного обеспечения

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Таблица 1. Основные технические и метрологические характеристики тахометров T400

лист № 7 всего листов 8

Таблица 2. Основные технические и метрологические характеристики тахометров T500 и

T600

Знак утверждения типа

Знак утверждения типа наносится корпус тахометра (на наклейку) несмываемой краской и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Поверка

осуществляется в соответствии с методикой поверки МП 253-120-2010 «Тахометры T400, T500 и T600. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 18.11.2010 г.

Основные средства поверки:

■    Генератор сигналов произвольной формы 33220A, диапазон частот от 1 мкГц до 20 МГц, относительная погрешность задания частоты 10-5;

■    Частотомер электронно-счетный НР53131А, диапазон измерений частоты -0-225 МГц, относительная погрешность измерения частоты 10-6.

Сведения о методах измерений

Методика измерений содержится в документе «Тахометры T400, T500 и T600. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к тахометрам Т400, Т500 и Т600

1.    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

2.    Техническая документация фирмы «Jaquet AG», Швейцария.

Рекомендации к применению

- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации промышленной безопасности к эксплуатации опасного производственного объекта.
