Стенды для поверки средств измерений вязкости автоматизированные АСПВ, 48950-12

Назначение

Стенды для поверки средств измерений вязкости автоматизированные «АСПВ» (далее - стенды АСПВ) предназначены для поверки и калибровки средств измерений вязкости жидкостей (далее - СИВ), входящих в состав систем учета и контроля показателей качества нефти.

Описание

Поверка и калибровка поточных СИВ с применением стенда АСПВ основаны на непосредственном сличении результатов измерений вязкости СИВ и измерительным вискози-метрическим контуром стенда АСПВ, выполненных в идентичных термобарических условиях при использовании одной и той же жидкости.

Стенд АСПВ конструктивно состоит из следующих узлов: технологического блока (далее - БТ) и блока питания и управления (далее - БПУ).

В состав БТ входят средства измерений и вспомогательное оборудование, объединённые в гидравлическую систему, имеющую два вискозиметрических контура: измерительный и рабочий; система регулирования и поддержания температуры (система термостатирования) и система заправки рабочей жидкостью.

В состав БПУ входят система питания электрооборудования с блоками управления и система сбора, обработки и хранения информации, состоящая из персонального компьютера, преобразователя интерфейса, специализированного программного обеспечения - программа Viskosimeter, осуществляющего поддержание параметров функционирования стенда АСПВ, сбор, индикацию, хранение и обработку поступающих от средств измерений данных.

В состав измерительного вискозиметрического контура (далее - ИК) входят металлический капилляр (капиллярная трубка), датчик дифференциального давления Rosemount 3051S, прецизионный расходомер фирмы Micro Motion, модель CMF010, запорная арматура, два плунжерных насоса одностороннего действия модели Isco 1000. Датчик дифференциального давления служит для измерения перепада давления на капилляре при установившемся расходе. Расходомер служит для измерения и контроля объемного расхода жидкости, прокачиваемой через капилляр, программируемыми плунжерными насосами модели Isco 1000, служащими для создания заданного давления в рабочем контуре и обеспечения циркуляции жидкости через ИК с постоянным заданным расходом.

В состав рабочего вискозиметрического контура (далее - РК) входят проточная камера, в которую устанавливается поверяемое СИВ, расходомер Micro Motion, модель F100S, датчик избыточного давления АИР-30 и циркуляционный насос LOVARA, обеспечивающий циркуляцию жидкости в РК.

Все элементы ИК и РК размещены в двухсекционном шкафу системы термостатирования, где с помощью системы температурного контроля модели Presto А40 (или Presto LH40 PLUS) фирмы JULABO, контрольных датчиков температуры ТЦМ 9410 с первичным термопреобразователем сопротивления типа Pt-100 обеспечивается создание и поддержание заданного температурного режима.

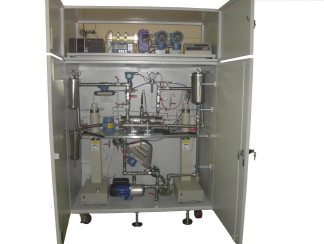

Фото общего вида стенда АСПВ приведено на рисунке 1. Фото внутреннего содержания двухсекционного шкафа стенда АСПВ представлено на рисунке 2.

Для защиты от несанкционированного доступа в целях предотвращения вмешательств, которые могут привести к искажению результатов измерений, узел, содержащий капилляр ИК стенда АСПВ, снаружи опломбирован, отсек шкафа системы термостатирования и отсек шкафа, содержащий блок питания и управления, обеспечены встроенными замками.

Оттиски клейм (или наклейки) наносят на переднюю панель двухсекционного шкафа стенда АСПВ в левом верхнем углу.

Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Знак утверждения типа

наносится на титульные листы эксплуатационной документации («Руководство по эксплуатации», «Паспорт») типографским способом и на лицевую панель стенда АСПВ в виде наклейки.

Комплектность

Поверка

осуществляется по документу МП 22-223-2011 «ГСИ. Стенды для поверки средств измерений вязкости автоматизированные «АСПВ». Методика поверки», утвержденному ФГУП «УНИ-ИМ» в 2011 г.

Эталоны, используемые при поверке:

• Стандартные образцы вязкости типа РЭВ:

- ГСО 8587-2004 (РЭВ-5), ГСО 8592-2004 (РЭВ-60), ГСО 8595-2004 (РЭВ-100), атте-сто-ванные при температуре 20 °С, границы допускаемой относительной погрешности аттестованного значения ± 0,2 % (при Р=0,95);

-    ГСО 8589-2004 (РЭВ-20), ГСО 8597-2004 (РЭВ-300), ГСО 8598-2004 (РЭВ-600), атте-сто-ванные при температуре 50 °С, границы допускаемой относительной погрешности аттестованного значения ± 0,2 % (при Р=0,95);

-    ГСО 8598-2004 (РЭВ-600), ГСО 8600-2004 (РЭВ-2000), ГСО 8501-2004 (РЭВ-4000), аттестованные при температуре 80 °С, границы допускаемой относительной погрешности аттестованного значения ± 0,2 % (при Р=0,95);

• Средства поверки и поверочное оборудование в соответствии с методиками поверки средств измерений, входящих в состав стенда АСПВ.

Сведения о методах измерений

Методика измерений представлена в «Руководстве по эксплуатации».

Нормативные и технические документы, устанавливающие требования к стендам для поверки средств измерений вязкости автоматизированным «АСПВ»

ГОСТ 8.025-96 ГСИ. Государственная поверочная схема для средств измерений вязкости.

«Стенды для поверки средств измерений вязкости автоматизированные «АСПВ». Технические условия» ТУ 4215-002-97304994-2011.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
