Хроматографы тонкослойной хроматографии CAMAG, 48956-12

Назначение

Хроматографы тонкослойной хроматографии CAMAG (далее - хроматографы) предназначены для анализа жидких растворов.

Описание

Принцип измерений хроматографов тонкослойной хроматографии CAMAG основан на разделении компонентов анализируемой жидкости за счет различия скорости перемещения компонентов в тонком слое адсорбента, дальнейшей идентификации компонентов по длине волны поглощения и количественном измерении по интенсивности поглощения или флуоресценции. Хроматографы CAMAG состоят из нескольких блоков.

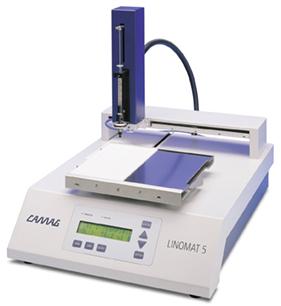

Полуавтоматический блок Linomat 5 наносит раствор анализируемого вещества на пластину с тонким слоем адсорбента. Способ нанесения - распыление раствора на слой сорбента на пластине. Объемы дозирования от 5• 10"4 см3 до 5• 10"1 см3.

Автоматический блок дозирования ATS 4 наносит раствор анализируемого вещества на пластину как распылением, так и контактным способом (перенос раствора непосредственно на

4 3    3

слой сорбента). Диапазон объемов дозирования - от 110- см до 1 см в зависимости от концентрации и способа нанесения.

Автоматические камеры элюирования ADC 2, AMD 2, в которых проба, нанесенная на пластину, с помощью растворителя образует хроматографические зоны компонентов. Камеры обеспечивают мониторинг времени насыщения, кондиционирования, дистанции фронта подвижной фазы, а также сушки пластины по окончании элюирования.

Камера AMD 2 предназначена также для сложных многокомпонентных проб, анализируемых с использованием многоступенчатого градиентного элюирования.

И М

Измерительные блоки TLC SCANNER, TLC SCANNER 3 и Visualizer. TLC SCANNER и TLC SCANNER 3 имеют оптические датчики в ультрафиолетовой и видимой области (диапазон длин волн 190-900 нм и 190-800 нм соответственно), а также имеют режим флуоресценции. В датчик входят источники света (галогенная, вольфрамовая, ртутная и дейтериевая лампы), монохроматор типа решетки с шаговой установкой длины волны 1 нм, сканирующая щель с задаваемыми параметрами (диапазон размеров щели сканирования, от 0,25х0,1 до 12х0,9 мм, ширина полосы монохроматора - от 5 до 20 нм), фотоумножители.

Измерительный блок TLC Visualizer с цифровой камерой высокого разрешения предназначен для цифровой фотографии пластин с флуоресцентными веществами в ультрафиолетовой части спектра.

Все блоки могут работать как самостоятельно по встроенным в них программам, так и через компьютеры, используя прилагаемые программы winCATS и VidioScan.

Программное обеспечение

Уровень защиты ПО «winCATS» от непреднамеренных и преднамеренных изменений соответствует уровню «С». Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены от преднамеренных изменений.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Технические характеристики

Характеристики источников питания

-    напряжение, В, блоков: дозирования подготовки проб AMD 2

85 - 250

(90-130), (180-260) 100 - 240

(100-120), (220-240)

47 - 63 50-60

ADC 2 измерений

-    частота тока, Гц, блоков: дозирования

подготовки проб и измерений

Габаритные размеры блоков, мм, не более: дозирования

Linomat 5 ATS 4

подготовки проб ADC 2 AMD 2 измерений TLC Scanner 3 TLC Scanner

360x510x410

630x530x500

320x460x520

430x500x360

620x620x345

590x650x367

TLC Visualizer

Масса блоков, кг, не более:

537x480x710

12,5

36

дозирования

Linomat 5

ATS 4

подготовки пробы

ADC 2 AMD 2

18,5

31

измерений

LTC Scanner 3 LTC Scanner LTS Visualizer

38

37

17

Наработка на отказ, ч

5000

Знак утверждения типа

Знак утверждения типа наносится на панели блоков хроматографов и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Один из блоков дозирования (Linomat 5, ATS 4).

Один из блоков подготовки проб (AMD 2, ADC 2).

Один из блоков измерений (TLC Scanner 3, TLC Scanner, TLC Visualizer).

Руководство по эксплуатации.

Инструкция по поверке.

Поверка

осуществляется по документу МП 48956-12 «Инструкция. Хроматографы тонкослойной хроматографии CAMAG. Методика поверки», разработанным и утвержденным ФГУП «ВНИИМС» в 2011 г. и входящим в комплект поставки.

Основные средства поверки: фенацетин, массовая доля основного вещества не менее 98 % (SIGMA-ALDRICH №77440).

Сведения о методах измерений

приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к хроматографам тонкослойной хроматографии CAMAG

техническая документация фирмы-изготовителя.

Рекомендации к применению

- при осуществлении деятельности в области охраны окружающей среды установленным законодательством Российской Федерации.
