Вакуумметр тепловой TPG 201, 48957-12

Назначение

Вакуумметр тепловой TPG 201 (далее по тексту - вакуумметр) предназначен для измерений абсолютного давления негорючих газов.

Описание

Принцип действия вакуумметра основан на зависимости теплопроводности разреженного газа от давления.

Конструктивно вакуумметр выполнен в виде единого корпуса, в котором расположен тепловой измерительный преобразователь сопротивления (Пирани) и измерительный блок.

Под воздействием измеряемого давления изменяется теплопроводность газа, что приводит к изменению температуры тонкой нагретой проволоки (нити накала измерительного преобразователя). Проволока является плечом измерительной мостовой схемы. Изменение сопротивления этого плеча, вызванное изменением его температуры, приводит к разбалансу моста. При этом возникает электрический сигнал напряжения, пропорциональный давлению, который поступает для обработки на вход измерительного блока вакуумметра. На дисплее вакуумметра отображается значение измеренного абсолютного давления.

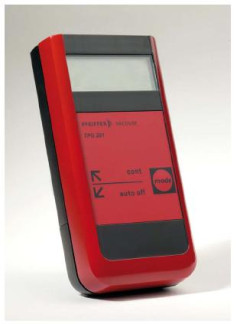

Внешний вид вакуумметра приведен на рисунке 1.

Диапазон показаний, Па (мбар)    от 5* 10-2 до 105 (от 5* 10-4 до 103)

Диапазон измерений, Па (мбар)    от 10-1 до 104 (от 10-3 до 102)

Пределы допускаемой относительной погрешности измерений давления, %

в диапазоне измерений от 1 до 103 Па (от 10-2 до 10 мбар)    ±15

в остальном диапазоне измерений    ±30

Максимальное допускаемое испытательное давление, Па    4х 105 Напряжение питания постоянного тока, В

•    от элемента питания (батарея или аккумулятор)    9

•    от внешнего ИП    12 Потребляемая мощность, Вт, не более    0,15 Присоединительный вакуумный фланец    DN 16

Г абаритные размеры, мм, не более

•    длина

60

47

120

0,195

15000

5

от 5 до 40 85

от 86 до 106

•    ширина

•    высота Масса, кг, не более

Средняя наработка до метрологического отказа, ч Средний срок службы, лет Условия эксплуатации:

•    диапазон рабочих температур окружающего воздуха, °С

•    относительная влажность воздуха, %, не более

•    атмосферное давление, кПа

Знак утверждения типа

Знак утверждения типа наносится фотохимическим или другим способом на корпус вакуумметра и типографским способом на титульный лист руководства по эксплуатации вакуумметра.

Комплектность

В комплект поставки входят:

Вакуумметр тепловой TPG 201, зав. № 42210979 Руководство по эксплуатации

1 шт. 1 экз.

Поверка

осуществляется по методике поверки МИ 140-89 «Рекомендация ГСИ. Вакуумметры. Методика поверки» и МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки».

Сведения о методах измерений

Сведения о методе измерений приведены в документе «Вакуумметр тепловой TPG 201. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к вакуумметру тепловому TPG 201

1    ГОСТ 27758-88 «Вакуумметры. Общие технические требования»

2    ГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная пове-

8 3

рочная схема для средств измерений абсолютного давления в диапазоне 1-10- -1-10 Па».

3    ГОСТ 8.223-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная

2 2

схема для средств измерений абсолютного давления в диапазоне 2,7-10 -4000-10 Па».

4    Техническая документация фирмы «Pfeiffer Vacuum GmbH», Германия.

Рекомендации к применению

выполнение работ по обеспечению безопасных условий и охраны труда.
