| Номер в госреестре | 48958-12 |
| Наименование СИ | Вакуумметр тепловой |
| Обозначение типа СИ | TPR 280 |
| Изготовитель | "Pfeiffer Vacuum GmbH", Германия |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Вакуумметр тепловой TPR 280 (далее по тексту - вакуумметр) предназначен для измерений абсолютного давления негорючих газов.
Принцип действия вакуумметра основан на зависимости теплопроводности разреженного газа от давления.
В состав вакуумметра входят тепловой измерительный преобразователь сопротивления (Пирани) TPR 280, измерительный блок TPG 261 и соединяющий их кабель.
Под воздействием измеряемого давления изменяется теплопроводность газа, что приводит к изменению температуры тонкой нагретой проволоки (нити накала измерительного преобразователя). Проволока является плечом измерительной мостовой схемы. Изменение сопротивления этого плеча, вызванное изменением его температуры, приводит к разбалансу моста. При этом возникает электрический сигнал напряжения, пропорциональный давлению, который поступает для обработки на вход измерительного блока. Значение измеренного абсолютного давления отображается на дисплее измерительного блока.

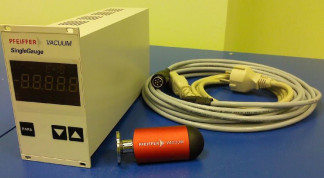

Внешний вид вакуумметра приведен на рисунке 1.
Диапазон показаний, Па (мбар)
от 5 х 10- до 10 (от 5 х 10"до 10) от 5х10-2 до 104 (от 5х10-4 до 102)
±15 ±50
Диапазон измерений, Па (мбар)
Пределы допускаемой относительной погрешности измерений давления, % в диапазоне измерений от 10-1 до 104 Па (от 10-3 до 102 мбар) в остальном диапазоне измерений Максимальное допускаемое испытательное давление, Па (бар) 106 (10) Параметры электропитания сети переменного тока частотой 50±1 Гц, В
• напряжение питания переменного тока, В
от 90 до 250 от 50 до 60
• частота, Г ц
| Потребляемая мощность, В-А, не более | 46 |
| Присоединительный вакуумный фланец | DN 16 |
| Габаритные размеры, мм, не более | |
| преобразователя давления | |
| • длина | 33,0 |
| • ширина | 20,5 |
| • высота | 69,0 |
| блока измерительного | |
| • длина | 70,8 |
| • ширина | 228,5 |
| • высота | 128,5 |
| Масса, кг, не более | |
| преобразователя давления | 0,075 |
| блока измерительного | 1,0 |
| Средний срок службы, лет | 9 |
| Условия эксплуатации: | |
| • диапазон рабочих температур окружающего воздуха, °С | от 5 до 50 |
| • относительная влажность воздуха, %, не более | |
| при температуре окружающего воздуха до 31 °С | 80 |
| при температуре окружающего воздуха свыше 31 °С | 50 |
| • атмосферное давление, кПа | от 84 до 106 |
Знак утверждения типа наносится фотохимическим или другим способом на корпус измерительного блока вакуумметра и типографским способом на титульный лист руководства по эксплуатации вакуумметра.
В комплект поставки вакуумметров входят:
Преобразователь измерительный TPR 280, зав. № 44363522 1 шт.
Блок измерительный TPG 261, зав. № 44362828 1 шт.
Кабель соединительный 1 шт.
Руководство по эксплуатации 1 экз.
осуществляется по методике поверки МИ 140-89 «Рекомендация ГСИ. Вакуумметры. Методика поверки» и МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки».
Межповерочный интервал - 1 год.
Сведения о методе измерений приведены в документе «Вакуумметр тепловой TPR 280. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к вакуумметру тепловому TPR 280
1 ГОСТ 27758-88 «Вакуумметры. Общие технические требования»
2 ГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная пове-
8 3
рочная схема для средств измерений абсолютного давления в диапазоне 1-10 -1-10 Па».
3 ГОСТ 8.223-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная
2 2
схема для средств измерений абсолютного давления в диапазоне 2,7-10 -4000-10 Па».
4 Техническая документация фирмы «Pfeiffer Vacuum GmbH», Германия.
выполнение работ по обеспечению безопасных условий и охраны труда.
| Зарегистрировано поверок | 11 |
| Поверителей | 2 |
| Актуальность данных | 19.09.2024 |
