| Номер в госреестре | 48959-12 |
| Наименование СИ | Калибраторы давления |
| Обозначение типа СИ | Pneumator |
| Изготовитель | "Testo SE & Co. KGaA", Германия; Фирма "Testo AG", Германия (срок свидетельства: 03.02.2017 г.) |
| Год регистрации | 2012 |
| Срок свидетельства | 13.01.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы давления Pneumator предназначены для измерения дифференциального, избыточного и отрицательного избыточного давления воздуха.
Калибраторы давления Pneumator могут быть использованы в качестве калибратора (задатчика) давления при градуировке и калибровке других средств измерений давления.

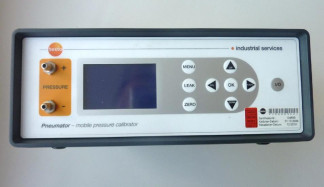

Калибраторы давления Pneumator представляют собой цифровые манометры со встроенными тензорезистивными первичными преобразователями и электронной схемой, размещенные в металлическом корпусе. Корпус состоит из двух частей, соединенных винтами и пластиковыми защелками. В торцевую часть корпуса прибора встроены жидкокристаллический сегментный дисплей, кнопки управления функциями прибора, а также штуцеры для подачи давления. Для более удобной транспортировки прибор оснащен складной ручкой. Электрическое питание приборов осуществляется от аккумуляторной батареи или сетевого адаптера.
Принцип действия калибраторов давления Pneumator основан на преобразовании поступающего на его вход давления в электрический сигнал низкого уровня, пропорциональный измеряемому давлению. Далее электрический сигнал преобразуется в цифровую информацию, которая выводится на жидкокристаллический дисплей в соответствующих единицах измерений.
Преимуществом работы калибраторов давления Pneumator является возможность измерения низких избыточных и дифференциальных давлений, достаточно высокая точность и незначительная температурная зависимость.
Внутреннее (встроенное) программное обеспечение (ПО), устанавливаемое при изготовлении прибора и не имеющее возможности считывания и модификации, отображено в таблице 1.
Таблица 1_
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Pneumator | Pneumator firmware | 1.23 | CC40CB78 | CRC32 |
Защита программного обеспечения калибраторов давления Pneumator соответствует уровню «А» защиты от преднамеренных и непреднамеренных изменений ПО СИ в соответствии с МИ
3286-2010.
Обработка метрологических данных происходит на основе жестко определенного алгоритма без возможности изменения.
Стык двух частей корпуса защищен разрушающейся при вскрытии наклейкой с надписью «testo».
Таблица 2_
| Наименование характе ристики | Значения метрологических и технических характеристик | |||
| Pneumator ВПИ 1 гПа (мБар) | Pneumator ВПИ 10 гПа (мБар) | Pneumator ВПИ 100 гПа (мБар) | Pneumator ВПИ 1000 гПа (мБар) | |
| 1 | 2 | 3 | 4 | 5 |
| Пределы допускаемых значений основной погрешности | 5пр = ± 0,5 % | 5пр = ± 0,2 % | 5пр = ± 0,2 % | 5пр = ± 0,2 % |
| 8пр -пределы допускаемых значений приведенной погрешности, % | ||||
| Пределы допускаемой дополнительной температурной погрешности, % | ± (0,03 % ВПИ / °С) | ± (0,03 % ВПИ/ °С) | ± (0,03 % ВПИ / °С) | ± (0,03 % ВПИ / °С) |
| Максимальное рабочее давление, % от ВПИ | 125 | |||
| Напряжение питания, В | 24 | |||
| Диапазоны рабочих температур, °С | от плюс 10 до плюс 40 | |||
| Диапазоны температуры хранения, °С | от минус 10 до плюс 70 | |||
| Г абаритные размеры (длина х ширина х высота), мм, не более | 271 х 257 х 102,6 | |||
| Наработка на отказ, ч | 5000 | |||
| Масса, кг, не более | 4,6 | |||
| Рабочая среда | воздух | |||
Знак утверждения типа наносится в виде наклейки на оборотную сторону калибратора давления и на титульный лист руководства по эксплуатации типографским способом.
В комплект поставки входят:
- калибратор давления 1 шт;
- руководство по эксплуатации РЭ 1 экз;
- методика поверки 1 экз.
осуществляется по методике поверки МП РТ 1517-2011, утвержденной ГЦИ СИ ФГУ «Ростест -Москва» 30 марта 2011 г.
Основные средства поверки:
- калибратор давления пневматический «Метран-505 Воздух», с диапазоном измерений (5...25000) Па, КТ 0,02, (номер по Госреестру 42701-09);
- манометр избыточного давления грузопоршневой МП-2,5 с диапазоном измерений (0.2,5) кгс/м2, КТ 0,02, р. I (номер по Госреестру 17973-98).
Сведения о методиках (методах) измерений изложены в руководствах по эксплуатации на калибраторы давления Pneumator.
Нормативные документы, устанавливающие требования к калибраторам давления Pneumator
ГОСТ 8.187-76 «Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4*104 Па»;
ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»;
ГОСТ 18140-84 «Манометры дифференциальные ГСП. Общие технические условия».
Выполнение работ по обеспечению безопасных условий труда.
