| Номер в госреестре | 48966-12 |
| Наименование СИ | Анализаторы общей серы в нефтепродуктах промышленные |
| Обозначение типа СИ | SOLA II и SOLA II Trace |
| Изготовитель | "Thermo Fisher Scientific", США |
| Год регистрации | 2012 |
| Срок свидетельства | 02.02.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы общей серы в нефтепродуктах промышленные SOLA II и SOLA II Trace предназначены для измерения массовой доли серы в потоке нефтепродуктов: бензина, дизельного топлива, реактивного топлива, керосина.
Принцип действия анализатора - УФ флуоресценция. Пробу сжигают в кварцевом реакторе при температуре 1100 оС в потоке воздуха. В условиях сжигания соединения серы количественно превращаются в двуокись серы SО2, а углеводороды количественно превращаются в воду и двуокись углерода. Поток газа проходит в блок детектирования. Детектирование основано на возбуждении молекул SO2 ультрафиолетовым излучением с последующей регистрацией флуоресцентного излучения, испускаемого возбужденными молекулами диоксида серы.
Анализатор представляет собой стационарный прибор, устанавливаемый на продуктопроводах, технологических установках или резервуарах товарных парков. Анализатор управляется от встроенного компьютера с помощью сенсорного экрана, оснащен алфавитно-цифровым дисплеем и, кроме того, анализатор может быть оснащен аналоговыми выходами 4-20 мА, Ethernet, RS 232/485. Выпускаются две модели анализаторов: SOLA II и SOLA II Trace, отличающиеся по метрологическим характеристикам. Внешний вид анализаторов идентичен.
Анализатор градуируется по градуировочным смесям; для градуировки и поверки конструкция анализатора предусматривает ввод образцов при отключении от потока продукта.
Анализатор выполнен во взрывобезопасном исполнении. Маркировка взрывозащиты 1ExpxIIT2.. T4 X или 1ExpzIIT2.. ,T4 X.
Степень защиты корпуса системы от внешних воздействий по ГОСТ 14254-96 не ниже IP 54.

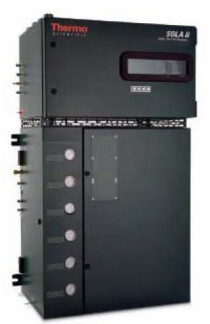

Внешний вид анализатора приведен на рисунке 1. Схема пломбировки корпуса анализатора от несанкционированного доступа приведена на рисунке 2, специальный ключ для доступа приведен на рисунке 3.
| I у - 1 ELECTRON CORPORATION 1 | smm On-Line Anahner * ■ s | |
| • ■ ■ *" r; | ||
| ‘ SK lo.i; ИН an.. . .j .Wissii H 1 гг. - _ / ____ | ■■■■ ■■■■ | |
| ' lb | ||
| 1 1 ч i i | 4 | |
Рисунок 2. Схема пломбировки корпуса анализаторов общей серы в нефтепродуктах
промышленного SOLA II
Рисунок 3. Специальный ключ для доступа в корпус анализаторов общей серы в нефтепродуктах промышленного SOLA II
В анализатор устанавливается микропроцессор, на который на заводе-изготовителе установлено встроенное программное обеспечение, предназначенное для управления работой анализатора и процессом измерений, градуировки анализатора и передачи данных. Идентификация программного обеспечения осуществляется при каждом запуске анализатора путем вывода версии ПО.
Встроенное программное обеспечение разработано изготовителем специально для решения задач измерения массовой доли серы.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2
| Идентификационное наименование ПО | Наименование ПО | Номер версии ПО | Цифровой идентификатор ПО | Алгоритм вычислений идентификатора ПО |
| ПО “SOLA II“ | SIICFG.l4p | 1.31 | 062CBA03F0434734B9 3D91581B4E29EB | MD5 |
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Защита встроенного программного обеспечения системы от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
| № | Наименование характеристики | Значение характеристики | |
| SOLA II | SOLA II Trace | ||
| 1). | Диапазон показаний массовой доли серы, % | 0,0001 - 0,1 | 0,00001 - 0,05 |
| 2). | Диапазон измерений массовой доли серы, % | 0,0005 - 0,1 | 0,0005 - 0,005 |
| 3). | Пределы допускаемой относительной погрешности, % - в диапазоне массовых долей серы от 0,0005 | ± 30 | ± 20 |
| до 0,001 % - в диапазоне массовых долей серы св. 0,001 | ± 15 | ± 12 | |
| до 0,01 % - в диапазоне массовых долей серы св. 0,01 до | ± 7 | ||
| 0,1 % | |||
4) Напряжение питания переменного тока частотой 50±1 Гц, В
5) Потребляемая мощность, Вт, не более
6) Габаритные размеры (ВхДхШ), мм, не более
220±10
2000
1582x660x480
180
10
от 15 до 35 от 30 до 80 от 84 до 106 20 000
7) Масса, кг, не более
8) Срок службы, лет Условия эксплуатации:
- диапазон температур окружающей среды, С
- диапазон относительной влажности воздуха, %
- диапазон атмосферного давления, кПа
9) Средняя наработка на отказ, ч
Знак утверждения типа наносится на титульном листе руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки.
Таблица 2
| Обозначение | Наименование | Кол. |
| Анализатор | 1 шт. | |
| система автоматического отбора пробы | 1 шт. | |
| Блок подачи и слива реагентов | 1 шт. | |
| Комплект инструментов и расходных материалов | ||
| Руководство по эксплуатации | 1 экз. | |
| МП 242-1009-2011 | Методика поверки | 1 экз. |
осуществляется по документу МП 242-1009-2011 «Анализаторы общей серы в нефтепродуктах промышленные SOLA II и SOLA II Trace. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в июле 2011 г.
Основные средства поверки:
- утвержденного типа стандартные образцы содержания микропримесей серы в нефтепродуктах ГСО 9391-2009, 9393-2009 (ССН-ВНИИМ-5, ССН-ВНИИМ-20);
- утвержденного типа стандартные образцы массовой доли серы в нефтепродуктах ГСО 9031-2008 СН-ВНИИМ-0,005, ГСО 9032-2008 СН-ВНИИМ-0,010, ГСО 9035-2008 СН-ВНИИМ-0,1.
Методика измерений приведена в документах:
«Руководство по эксплуатации на анализаторы общей серы в нефтепродуктах промышленные SOLA II»
«Руководство по эксплуатации на анализаторы общей серы в нефтепродуктах промышленные SOLA II Trace».
Нормативные и технические документы, устанавливающие требования к анализаторам общей серы в нефтепродуктах промышленным SOLA II и SOLA II Trace
Техническая документация фирмы-изготовителя.
вне сферы государственного регулирования.
| Зарегистрировано поверок | 28 |
| Поверителей | 6 |
| Актуальность данных | 22.11.2024 |
