| Номер в госреестре | 48967-12 |
| Наименование СИ | Системы измерительные |
| Обозначение типа СИ | ГАММА/М |
| Изготовитель | ЗАО "Альбатрос", г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 02.02.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Системы измерительные ГАММА/М (далее - системы) предназначены для измерений уровня различных жидких продуктов, уровней раздела несмешиваемых жидкостей, плотности, температуры, давления, объема и массы при учетно-расчетных и технологических операциях, а так же для задания программируемых уставок со световой и/или звуковой сигнализацией и осуществления цифрового обмена по последовательному интерфейсу с ЭВМ верхнего уровня.
Системы реализуют косвенный метод измерений объема, плотности и массы жидких продуктов в мерах вместимости. При этом данные о значениях уровня, уровня раздела сред, температуры и давления поступают с первичных преобразователей уровня ДУУ2М и ДУУ6 и температуры ДТМ2, а определение объема жидкости производится с использованием градуировочных таблиц мер вместимости в микропроцессорном контроллере ГАММА-10М.
Системы изготавливаются в следующих исполнениях: ГАММА-10М/ДУУ2М, ГАМ-МА-10М/ДУУ6 и Г АММА- 10М/ДУУ 2М/ДТМ2.
Система ГАММА-10М/ДУУ2М обеспечивает в резервуарах:
-измерение уровней однофазных жидкостей в резервуарах датчиками ДУУ2М-ХХ-1, где ХХ =
02, 02А, 02Т, 02ТА, 04, 04А, 10, 10 А, 10Т, 10ТА, 12, 12А (до восьми каналов измерения); -измерение температуры жидкости датчиками ДУУ2М-ХХ-1 (до восьми каналов измерения); -измерение уровней раздела сред многофазных жидкостей датчиками ДУУ2М-УУ-1, где YY=
04, 04А, 12, 12А (до восьми каналов измерения);
-коррекцию измеряемых датчиками уровней с учетом температуры контролируемой среды; -измерение суммарного объема продукта и подтоварной воды с использованием градуировочных таблиц резервуаров;
-измерение объема подтоварной воды с использованием градуировочных таблиц резервуаров.
Система ГАММА-10М/ДУУ6 обеспечивает в резервуарах (до восьми каналов измерения по каждому параметру):
-измерение уровней однофазных жидкостей датчиками ДУУ6;
-измерение уровней раздела сред многофазных жидкостей датчиками ДУУ6-1;
-измерение температуры контролируемых жидкостей;
-измерение значений гидростатических давлений;
-измерение значений плотностей контролируемых жидкостей;
-коррекцию измеряемых датчиками уровней с учетом температуры контролируемой жидкости;
-индикацию значений избыточных давлений в газовых подушках;
-измерение суммарного объема продукта и подтоварной воды с использованием градуировочных таблиц резервуаров;
-измерение объема подтоварной воды с использованием градуировочных таблиц резервуаров. -измерение массы брутто жидкости, при этом точность вычислений гарантируется только при условии отсутствия подтоварной воды.
Система ГАММА-10М/ДУУ2М/ДТМ2 обеспечивает в резервуарах:
-измерение уровней однофазных жидкостей датчиками ДУУ2М-ХХ-0, где ХХ = 10, 10 А, 10Т, 10ТА (до четырех каналов измерения);
-измерение температуры жидкости датчиками ДТМ2-1 или ДТМ2-1А (до четырех каналов измерения, при этом в каждом канале до 16 точек измерения температуры);
-измерение уровней раздела сред многофазных жидкостей датчиками ДУУ2М-УУ-0, где YY= 12, 12А (до четырех каналов измерения);
-коррекцию измеряемых датчиками ДУУ2М уровней с учетом температур, измеряемых датчиками ДТМ2;
-измерение суммарного объема продукта и подтоварной воды с использованием градуировочных таблиц резервуаров;
-измерение объема подтоварной воды с использованием градуировочных таблиц резервуаров.
Системы обеспечивают индикацию измеренных параметров на встроенном в контроллер жидкокристаллическом индикаторе, ввод и просмотр настроек, цифровой обмен по последовательному интерфейсу с ЭВМ верхнего уровня, световую и звуковую сигнализацию с программируемыми уставками.
Встроенное программное обеспечение (ПО) систем реализует функции опроса датчиков, входящих в состав системы, и расчет измеряемых системами параметров. Измеряемые системами параметры индицируются на индикаторе контроллера, входящего в состав систем, а также передаются по цифровому интерфейсу RS-485 в формате протокола Modbus RTU.
CRC-код является шестнадцатибитным двоичным числом, рассчитываемым контроллером системы для всех байт кода метрологически значимой части ПО, выводится на дисплей контроллера системы, а также доступен для считывания по интерфейсу RS-485 из регистров данных протокола Modbus RTU.
Доступ к ПО систем возможен только по JTAG-интерфейсу с использованием специального адаптера и программного обеспечения верхнего уровня. Для исключения возможности считывания ПО систем контроллер, входящий в состав систем, должен быть опломбирован. Класс защиты ПО по МИ 3286-2010 - «C».
| Наименование ПО | Идентификационное наименование ПО | Номер версии (иденти-фи-кационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма метрологически значимой части ПО) | Алгоритм вычисления цифрового идентификатора ПО |
| Программа системы измерительной ГАММА- 10М/ДУУ2М | g10m 2XX.hex | 2.XX | 0D234H | CRC-16 |
| Программа системы измерительной Г АММА- 10М/ДУУ 6 | g10m 3XX.hex | 3.XX | 12C2H | |
| Программа системы измерительной ГАММА- 10М/ДУУ2М/ДТМ2 | g10m 4XX.hex | 4.XX | 3855H | |
| Примечание - ХХ - номер текущей метрологически незначимой части ПО. | ||||

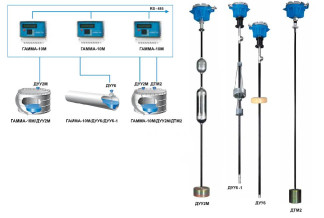

Фотография общего вида систем измерительных ГАММА/М
V
Cl
ГАМИА-10М/ДУУ2М ГАММА-10М/ДУУ6/ДУУ6-1 ГАММА-10М/ДУУ2М/ДТМ2
ДТМ2
Схема пломбировки контроллера и датчиков систем
Таблица 1
| Максимальная длина чувствительного элемента (ЧЭ), мм: - для датчиков ДУУ2М-02, -02А, -02Т, -02ТА, -04, -04А; - для датчиков ДУУ2М-10, -10А-10Т -10ТА, -12, -12А; - для датчиков ДУУ6 и ДУУ6-1 - для датчиков ДТМ2 | 1500 . . . 4000 4000 . . . 20000 1500 . . . 6000 1500 . . . 16000 |
| 1Нижний неизмеряемый уровень Ннн, не более, мм: - для датчиков ДУУ2М-02, -02А, -02Т, -02ТА, -04, -04А; - для датчиков ДУУ2М-10, -10А-10Т -10ТА, -12, -12А исполнения 0; | 100 + H погр 150 + H погр |
| - для датчиков ДУУ2М-10, -10А-10Т -10ТА, -12, -12А исполнения 1; - для датчиков ДУУ6 с поплавками типа I диаметром 130x62; - для датчиков ДУУ6-1 с поплавками типа I диаметром 130x398; - для датчиков ДУУ6-1 с поплавками типа I диаметром 80x201; -для датчиков ДУУ6-1 (при работе с одним поплавком типа I диаметром 130x398) | 200 + H погр 111 -3 30 -193 | |
| Верхний неизмеряемый уровень Нвн, не более, мм: - для датчиков ДУУ2М; | 240 + Нп -Н погр | |
| -для датчиков ДУУ6 с поплавками типа I диаметром 130x62 | 242 | |
| -для датчиков ДУУ6-1 с поплавками типа I (диаметром 130x398 и диаметром 80x201) | 578 | |
| Пределы допускаемой абсолютной основной погрешности измерений уровня для систем, мм: - с датчиками ДУУ2М исполнения 1 с поплавками типа I и жесткими ЧЭ; | ±1 | |
| - с датчиками ДУУ6; | ±1 | |
| - с датчиками ДУУ2М исполнения 1 с поплавками типа I и гибкими ЧЭ; | ±2 | |
| - с датчиками ДУУ2М исполнения 0 с поплавками типа I; | ±3 | |
| - с датчиками ДУУ2М с поплавками типа II и IV. | ±5 | |
| Диапазон измерений температуры (для датчиков, имеющих канал измерения температуры), °С - для датчиков ДУУ2М-02, -02А, -04, -04А, -10,-10А,-12,-12А | - 45 | . . . + 65 |
| - для датчиков ДУУ2М-02Т и ДУУ2М-02ТА | - 45 | . . . +120 |
| - для датчиков ДУУ2М-10Т и ДУУ2М-10ТА | - 10 | . . . +100 |
| - для датчиков ДТМ2; | - 10 | . . . +125 |
| - для датчиков ДУУ6 | - 45 | . . . + 65 |
| Пределы допускаемой абсолютной погрешности измерений температуры датчиками ДУУ2М в составе систем, °С: -45 < At < -10 | ±2 | |
| -10 < At < 85 | ±0,5 | |
| 85< At < 120 | ±2 | |
| Пределы допускаемой абсолютной погрешности измерений температуры датчиками ДТМ2 в составе систем, °С: -10 < At < 85 | ±0,5 | |
| 85< At < 125 | ±2 | |
| Пределы допускаемой абсолютной погрешности измерений температуры датчиками ДУУ 6 в составе систем, °С: | ±0,5 | |
| Диапазон измерений гидростатического давления относительно высоты установки нижней ячейки измерения давления (ЯИД) датчиками ДУУ6 в составе систем, кПа: - при длине ЧЭ датчиков от 1500 до 2650 мм; | 0 | . . . 18,7 |
| - при длине ЧЭ датчиков от 2651 до 4100 мм; | 0 | . . . 30,8 |
| - при длине ЧЭ датчиков от 4101 до 6000 мм; | 0 | . . . 61,6 |
| Пределы допускаемой абсолютной погрешности измерений гидростатического давления относительно высоты установки нижней ЯИД в диапазоне рабочих температур от -20 °С до +65 °С, Па - при длине ЧЭ датчиков от 1500 до 2650 мм; | ±20,4 | |
| - при длине ЧЭ датчиков от 2651 до 4100 мм; | ±33,6 | |
| - при длине ЧЭ датчиков от 4101 до 6000 мм; | ±67,2 | |
| Диапазон измеряемой плотности датчиками ДУУ6 в составе системы ГАММА- 10М/ДУУ6, кг/м3 | 650 ... 850 |
| Пределы допускаемой относительной погрешности измерений объема | |
| системами (при относительной погрешности составления градуировоч | |
| ной таблицы резервуара ± 0,1 %) должны быть равны (при условии отсут | |
| ствия в резервуарах подтоварной воды), %: -для систем ГАММА-10МУДУУ2М: | ± 0,43 |
| -с поплавком типа I и датчиками с жестким ЧЭ; | |
| -с поплавками типа II или IV и датчиками с жестким ЧЭ; | ± 0,67 |
| -с поплавком типа I и датчиками с гибким ЧЭ; | ± 0,37 |
| -с поплавками типа II или IV и датчиками с гибким ЧЭ; | ± 0,42 |
| -для систем ГАММА-10М/ДУУ2М/ДТМ2 в диапазоне рабочих темпера | |
| тур от - 45 до +85 °С: | |
| -с поплавком типа I; | |
| -с поплавками типа II или IV | ± 0,20 |
| -для систем ГАММА-10М/ДУУ2М/ДТМ2 в диапазоне рабочих темпера | ± 0,24 |
| тур свыше +85 до +100 °С: | |
| -с поплавком типа I; | ± 0,35 |
| -с поплавками типа II или IV | ± 0,37 |
| Пределы допускаемой относительной погрешности измерений объема | |
| системами (при относительной погрешности составления градуировоч- | |
| ной таблицы резервуара ± 0,2 %) должны быть равны (при условии отсут- | |
| ствия в резервуарах подтоварной воды), %: -для систем ГАММА-10МУДУУ2М: | ± 0,47 |
| -с поплавком типа I и датчиками с жестким ЧЭ; | |
| -с поплавками типа II или IV и датчиками с жестким ЧЭ; | ± 0,70 |
| -с поплавком типа I и датчиками с гибким ЧЭ; | ± 0,42 |
| -с поплавками типа II или IV и датчиками с гибким ЧЭ; | ± 0,46 |
| -для систем ГАММА-10М/ДУУ2М/ДТМ2 в диапазоне рабочих темпера- | |
| тур от - 45 до +85 °С: | |
| -с поплавком типа I; | ± 0,28 |
| -с поплавками типа II или IV | ± 0,31 |
| -для систем ГАММА-10М/ДУУ2М/ДТМ2 в диапазоне рабочих темпера | |
| тур свыше +85 до +100 °С: | |
| -с поплавком типа I; | ± 0,40 |
| -с поплавками типа II или IV | ± 0,42 |
| Пределы допускаемой относительной погрешности вычислений контроллера ГАММА-10М, % | ± 0,05 |
| 4Пределы допускаемой относительной основной погрешности измерений | |
| плотности продукта системой ГАММА-10М/ДУУ6 при уровне продукта | |
| свыше Н мин, % | ± 0,4 |
| Пределы допускаемой относительной основной погрешности измерений | |
| массы продукта системой ГАММА-10МУДУУ6 в диапазоне уровней от | |
| Нмин до максимального, %: | |
| -при массе продукта более 120 т; | ± 0,50 |
| -при массе продукта до 120 т | ± 0,65 |
| Питание систем от сети переменного тока: -напряжением, В; | 220 (+10/-15%) |
| -частотой, Гц | 50± 1 |
| Мощность, потребляемая системами, не более, В-А | 25 |
| Габаритные размеры датчиков ДУУ2М, не более, мм: - без крышки защитной - с защитной крышкой Габаритные размеры датчиков ДУУ6, не более, мм Г абаритные размеры датчиков ДТМ2, не более, мм Габаритные размеры контроллера ГАММА-10М, не более, мм | 253х162х(140 + L) 256х180х(202 + L) 145х215х(121 + l) 145х215х(130 + l) 320х280х120 |
| Масса датчиков, не более, кг: ДУУ 2М/ДУУ 6/ДТМ2 Масса контроллера ГАММА-10М, не более, кг | 10,5/7,6/4,7 2,5 |
| Температура окружающей среды, для датчиков, °С | - 45 . . . + 75 |
| Температура окружающей среды, для контроллера, °С | +5 . . . +45 |
| Степень защиты оболочек по ГОСТ 14254: -для датчиков; -для контроллера | IP68 IP65 |
| Маркировка взрывозащиты: -для датчиков ДУУ2М-02Т, -10Т -для остальных датчиков ДУУ2М с номерами разработок без буквы «А» -для датчиков ДУУ2М-02ТА, -10ТА -для остальных датчиков ДУУ2М с номерами разработок с буквой «А» -для датчиков ДУУ 6 -для датчиков ДТМ2 исполнений «1» в зависимости от температуры установочного фланца -для датчиков ДТМ2 исполнений «А» в зависимости от температуры установочного фланца -для контроллера | 1ExibIIBT4 X 1ExibIIBT5 X 0ExiаПBT4 X 0ExiаПBT5 X 0ЕхiaПBT5 X 1ExibПBТ3/Т4/T5 X 0ExiaПBТ3/Т4/T5 X [Exia]IIB |
| Средняя наработка на отказ для систем, не менее, ч | 40000 |
| Срок службы систем, не менее, лет | 8 |
| 1 - Нпогр - глубина погружения поплавка; 2 - Нп - высота поплавка; 3 - L - длина чувствительного элемента датчика 4 - Н мин - минимальный уровень продукта в нормальных условиях, при котором выполняется требование ГОСТ Р 8.595-2004 для погрешности измерения массы продукта (рассчитывается системой). | |
наносится на лицевую панель контроллера системы и на титульный лист эксплуатационной документации типографским способом.
| Обозначение | Наименование | Кол-во, шт. |
| Комплект поставки системы ГАММА-10М/ДУУ2М | ||
| УНКР.421457.007 ПС | Система измерительная ГАММА-10МУДУУ2М Паспорт | 1 |
| УНКР.421457.007 РЭ | Системы измерительные Г АММА/М Руководство по эксплуатации | 1 |
| УНКР.421457.007 МП | Системы измерительные ГАММА/М Методика поверки | 1 |
| УНКР.466514.023-01 | Комплект контроллера ГАММА-10М исполнение 1 | 1 |
| Примечание - В качеств* где ХХ = 02, 02А, 02Т, 02 | Комплект датчика ДУУ2М-ХХ-1 датчиков в комплект поставки могут входить датчики ДУ ^ТА, 04, 04А, 10, 10 А, 10Т, 10ТА, 12, 12А в любом сочетан | до 8 /У2М-ХХ-1, ии |
| Обозначение | Наименование | Кол-во, шт. |
| Комплект поставки системы ГАММА-10М/ДУУ6 | ||
| УНКР.421457.008 ПС | Система измерительная ГАММА-10МУДУУ6 Паспорт | |
| УНКР.421457.007 РЭ | Системы измерительные Г АММА/М Руководство по эксплуатации | |
| УНКР.421457.007 МП | Системы измерительные ГАММА/М Методика поверки | |
| УНКР.466514.023-02 | Комплект контроллера ГАММА-10М исполнение 2 | 1 |
| Примечание - В качест] ДУУ6-1 в любом сочетай | Комплект датчика ДУУ 6 зе датчиков в комплект поставки могут входить датчик! ии | до 8 1 ДУУ 6 или |
| Комплект поставки системы ГАММА-10М/ДУУ2М/ДТМ2 | ||
| УНКР.421457.009 ПС | Система измерительная ГАММА- 10М/ДУУ 2М/ДТМ2 Паспорт | 1 |
| УНКР.421457.007 РЭ | Системы измерительные Г АММА/М Руководство по эксплуатации | 1 |
| УНКР.421457.007 МП | Системы измерительные ГАММА/М Методика поверки | 1 |
| УНКР.466514.023-03 | Комплект контроллера ГАММА-10М исполнение 3 | 1 |
| Комплект датчика ДУУ2М-ХХ-0 | до 4 | |
| УНКР.405226.003-01 или УНКР.405226.003-03 Примечание - В качестве датч ДУУ2М-ХХ-0, где ХХ = 10, системы могут входить датчш | Комплект датчика ДТМ2-1 или ДТМ2-1А [иков в комплект поставки могут входить датчики 10А, 10Т, 10ТА, 12, 12А в любых сочетаниях. В качестве датчиков си ДТМ2-1 или ДТМ2-1А в любых сочетаниях. | до 4 ДТМ2 в состав |
осуществляется по документу УНКР.421457.007 МП «Системы измерительные ГАММА/М. Методика поверки».
Основное поверочное оборудование:
-манометр избыточного давления грузопоршневой МП-2,5 КТ 0,02 ГОСТ 8291-83; -термометр лабораторный электронный ЛТ-300 ТУ 4211-041-44229117-2005, диапазон измеряемых температур от - 50 до +300 °C, пределы допускаемой абсолютной погрешности в диапазоне температур от - 50 до +199,9 °С - ±0,05 °C;
-температурная испытательная камера Feutron тип 3416/16, диапазон воспроизводимых температур от - 50 до +150 °C;
-лента измерительная 3 разряда с диапазоном измерения от 0 до 20000 мм МИ 2060-90; -рулетка измерительная Р20У2Г ГОСТ 7502-98;
-переносной пробоотборник по ГОСТ 2517-85;
-ареометр по ГОСТ 18481-81 с ценой деления 0,5 кг/м и диапазоном измерения, соответствующим плотности контролируемого продукта.
УНКР.421457.007 РЭ «Системы измерительные ГАММА/М. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системам измерительным ГАММА/М
1.ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие условия».
2.ГОСТ 28725-1990 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний».
3.ГОСТ Р 8.654-2009 «Требования к программному обеспечению средств измерений. Основные положения».
4.ГОСТ Р 8.595-2004 «Масса нефти и нефтепродуктов»
5.ТУ 4217-058-29421521-09 «Системы измерительные ГАММА/М. Технические условия».
