| Номер в госреестре | 48978-12 |
| Наименование СИ | Анализаторы качества электрической энергии |
| Обозначение типа СИ | MI 2792 |
| Изготовитель | "METREL d.d.", Словения |
| Год регистрации | 2012 |
| Срок свидетельства | 08.02.2017 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Анализаторы качества электрической энергии MI 2792 Назначение средства измерений

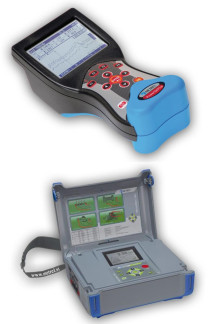

Анализаторы качества электрической энергии MI 2792 (далее - анализаторы) предназначены для измерения и анализа показателей качества электрической энергии (ПКЭ).
Анализаторы представляют собой многофункциональные переносные цифровые электроизмерительные приборы, позволяющие проводить измерения в однофазных и трехфазных электрических сетях.
Принцип действия анализаторов заключается в аналого-цифровом преобразовании входных аналоговых сигналов с помощью АЦП, последующей математической обработкой измеренных величин и отображении результатов на жидкокристаллическом дисплее. Приборы измеряют напряжение и силу переменного тока, частоту. Остальные параметры получают их цифровой обработкой. Перечень ПКЭ, измеряемых и вычисляемых приборами на основе математических алгоритмов, приведен в таблице 1.
Основные режимы работы приборов: измерения (METER), осциллограф (SCOPE), регистрация результатов наблюдений (LOGGER).
Основные узлы анализаторов: входные первичные преобразователи тока и напряжения, модули АЦП, блок питания, микропроцессор, ЖК-дисплей, клавиатура.
Управление процессом измерения и вывода данных осуществляется при помощи встроенного микропроцессора посредством системы меню. Приборы размещены в пластмассовом корпусе, на котором расположены панель оператора и разъемы для подключения к измеряемой цепи. Панель оператора состоит из графического ЖК-дисплея и клавиатуры. Клавиатура служит для включения и выключения прибора, выбора режима измерений, выбора специальных функций при измерениях. Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, графиков, гистограмм, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов.
На верхней торцевой панели расположены разъемы для подключения к объекту измерений. На правой боковой панели расположены разъемы для подключения внешнего источника электропитания, разъемы RS-232 и USB для подключения к персональному компьютеру. На нижней поверхности прибора находится батарейный отсек, закрытый крышкой.
Приборы имеют встроенную память для хранения результатов измерений. Сохраненные результаты могут быть переданы в персональный компьютер (ПК) через интерфейсы RS-232 и USB.
Для привязки результатов измерения ко времени приборы оснащены внутренними часами и календарем.
Питание электронных узлов измерителей производится от размещенных внутри корпуса гальванических элементов либо аккумуляторов размера АА.
Таблица 1 - Перечень ПКЭ, измеряемых и вычисляемых анализаторами
| ПКЭ | MI2792 |
| Среднеквадратическое значение напряжения | + |
| Среднеквадратическое значение напряжения, обновляемое для каждого полупериода | + |
| Среднеквадратическое значение силы тока | + |
| Среднеквадратическое значение силы тока, обновляемое для каждого полупериода | + |
| Частота | + |
| Нестабильность частоты | + |
| Перенапряжение | + |
| Провал напряжения | + |
| Прерывание напряжения | + |
| Пусковой ток | + |
| Активная мощность | + |
| Реактивная мощность | + |
| Полная мощность | + |
| Коэффициент мощности | + |
| Активная энергия | + |
| Реактивная энергия | + |
| Полная энергия | + |
| Несимметрия напряжений | + |
| Несимметрия токов | + |
| Кратковременная доза фликера | + |
| Длительная доза фликера | + |
| Г армонические составляющие напряжения | + |
| Г армонические составляющие тока | + |
| Интергармонические составляющие напряжения и тока | + |
| Суммарный коэффициент нелинейных искажений (THD) | + |
Примечание: «+» - функция присутствует.
Анализаторы имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 2.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) измерителей предприятием-изготовителем и не доступна для пользователя.
Внешнее ПО (PowerView) позволяет выполнять загрузку данных на ПК, просмотр, анализ и печать полученных результатов. ПО не является метрологически значимым.
| Тип прибора | Наиме нование ПО | Идентификационное наименование ПО | Номер версии (иденти-фикацион-ный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| MI2792 | Встро енное | Микропрограмма PowerQ4 Plus | 11.0.640 | ccc872bd2c97ef5c de8772c9e6bfb6db | md5 |
| Внешнее | PowerView, 32 bit PowerView, 64 bit | 2.0.0.903 2.0.0.903 | 05cdd5741a2fd34b f3bbca9dabaa35db d52dcf66589e4029 d5cc43e6ec9cc74e | md5 md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С» в соответствии с МИ 3286-2010.
Таблица 3 - Основные метрологические характеристики анализаторов в режиме измерения напряжения переменного тока (фазное напряжение)_
| Диапазон измерений | Разрешение | Погрешность измерения |
| От 20 до 150 В | 0,01 В | ± 0,002Хизм. |
| От 50 до 360 В | 0,1 В | |
| От 200 до 1500 В |
где Хизм. - измеренное значение величины.
Таблица 4 - Основные метрологические характеристики анализаторов в режиме измерения напряжения переменного тока (фазное напряжение, среднеквадратическое значение, обнов-
| ляемое для каждого полупериода, | ||
| Диапазон измерений | Разрешение | Погрешность измерения |
| От 20 до 150 В | ||
| От 50 до 360 В | 0,01 В | ± 0,005Хизм. |
| От 200 до 1500 В | ||
где Хизм. - измеренное значение величины.
Таблица 5 - Основные метрологические характеристики анализаторов в режиме измерения напряжения переменного тока (линейное напряжение)_
| Диапазон измерений | Разрешение | Погрешность измерения |
| От 20 до 260 В | 0,1 В | ± 0,0025Хизм. |
| От 47 до 622 В | ||
| От 346 до 2600 В |
где Хизм. - измеренное значение величины.
Таблица 6 - Основные метрологические характеристики анализаторов в режиме измерения напряжения переменного тока (линейное напряжение, среднеквадратическое значение, обнов-
| ляемое для каждого полупериода, | ||
| Диапазон измерений | Разрешение | Погрешность измерения |
| От 20 до 260 В | ||
| От 47 до 622 В | 0,01 В | ± 0,005Хизм. |
| От 346 до 2600 В | ||
где Хизм. - измеренное значение величины.
Таблица 7 - Основные метрологические характеристики анализаторов в режиме измерения силы переменного тока_
| Токовые клещи | Диапазон измерений | Погрешность измерения | |
| Тип | Предел измерения | ||
| 1000 A | От 100 до 1200 A | ± 0,014Хизм. | |
| А 1281 | 100 A | От 10 до 175 A | ± 0,004Хизм. |
| 5 A | От 0,5 до 10 A | ± 0,004Хизм. | |
| 0,5 A | От 0,05 до 1 A | ± 0,004Хизм. | |
| 3000 A | От 300 до 6000 A | ± 0,015Хизм. | |
| A 1227 | 300 A | От 30 до 600 A | ± 0,015Хизм. |
| 30 A | От 3 до 60 A | ± 0,015Хизм. | |
| A 1033 | 1000 A | От 20 до 1000 A | ± 0,013Хизм. |
| A 1122 | 5 A | От 0,1 до 5 А | ± 0,013Хизм. |
где Хизм. - измеренное значение величины.
Таблица 8 - Основные метрологические характеристики анализаторов в режиме измерения частоты
| Диапазон измерений | Разрешение | Погрешность измерения |
| От 10,00 до 70,00 Гц | 0,002 Гц | ± 0,01 Гц |
где Хизм. - измеренное значение величины.
Таблица 9 - Основные метрологические характеристики анализаторов в режиме измерения фликера_
| Тип фликера | Диапазон измерений | Разрешение | Погрешность измерения* |
| Кратковременная доза фликера | От 0,4 до 4 | 0,001 | ± 0,05Хизм. |
| Длительная доза фликера | От 0,4 до 4 | 0,001 | ± 0,05Хизм. |
где Хизм. - измеренное значение величины.
* - гарантирована только в диапазоне частот от 49 до 51 Гц.
Таблица 10 - Основные метрологические характеристики анализаторов в режиме измерения активной мощности, полной мощности, реактивной мощности_
| Ъковые клещи | Диапазон измерений | Разрешение | Погрешность измерения | |
| Активная мощность P* | С гибкими клещами A 1227 (3000 A) | От 0,000 до 999,9 кВт | 4 е.м.р. | ± 0,018Хизм. |
| С клещами A 1281 (100 A) | От 0,000 до 999,9 кВт | ± 0,008Хизм. | ||
| С клещами A 1033 (1000 A) | От 0,000 до 999,9 кВт | ± 0,016Хизм. | ||
| Реактивная мощность Q** | С гибкими клещами A 1227 (3000 A) | От 0,000 до 999,9 кВ-А | 4 е.м.р. | ± 0,018Хизм. |
| С клещами A 1281 (100 A) | От 0,000 до 999,9 кВ-А | ± 0,008Хизм. | ||
| С клещами A 1033 (1000 A) | От 0,000 до 999,9 кВ-А | ± 0,016Хизм. | ||
| Полная мощность S*** | С гибкими клещами A 1227 (3000 A) | От 0,000 до 999,9 квар | 4 е.м.р. | ± 0,018Хизм. |
| С клещами A 1281 (100 A) | От 0,000 до 999,9 квар | ± 0,008Хизм. | ||
| С клещами A 1033 (1000 A) | От 0,000 до 999,9 квар | ± 0,016Хизм. |
где Хизм. - измеренное значение величины;
е.м.р. - единица младшего разряда;
* - Погрешность действительна если коэффициент мощности больше или равен 0,8, значение измеряемого тока составляет не менее 10 % от конечного значения диапазона измерений, а значение напряжения составляет не менее 80 % от конечного значения диапазона измерений.
**, *** - Погрешность действительна если коэффициент мощности больше или равен
0,5, значение измеряемого тока составляет не менее 10 % от конечного значения диапазона измерений, а значение напряжения составляет не менее 80 % от конечного значения диапазона измерений.
Таблица 11 - Основные метрологические характеристики анализаторов в режиме измерения коэффициента мощности (cos ф)_
| Диапазон измерений | Разрешение | Погрешность измерения |
| от 0 до 1 | 0,01 | ± 0,02 абсолютная |
Таблица 12 - Основные метрологические характеристики анализаторов в режиме измерения активной энергии, полной энергии, реактивной энергии_
| Токовые клещи | Диапазон измерений | Разрешение | Погрешность измерения | |
| Активная энергия P* | С гибкими клещами A 1227 (3000 A) | От 1 Вт-ч до 9 ГВт-ч | 12 е.м.р. | ± 0,018Хизм. |
| С клещами A 1281 (100 A) | От 1 Вт-ч до 9 ГВт-ч | ± 0,008Хизм. | ||
| С клещами A 1033 (1000 A) | От 1 Вт-ч до 9 ГВт-ч | ± 0,016Хизм. | ||
| Реактивная энергия Q** | С гибкими клещами A 1227 (3000 A) | От 1 вар-ч до 9 Гвар-ч | 12 е.м.р. | ± 0,018Хизм. |
| С клещами A 1281 (100 A) | От 1 вар-ч до 9 Гвар-ч | ± 0,008Хизм. | ||
| С клещами A 1033 (1000 A) | От 1 вар-ч до 9 Гвар-ч | ± 0,016Хизм. | ||
| Полная энергия S*** | С гибкими клещами A 1227 (3000 A) | От 1 В-А-ч до 9 ГВ-А-ч | 12 е.м.р. | ± 0,018Хизм. |
| С клещами A 1281 (100 A) | От 1 В-А-ч до 9 ГВ-А-ч | ± 0,008Хизм. | ||
| С клещами A 1033 (1000 A) | От 1 В-А-ч до 9 ГВ-А-ч | ± 0,016Хизм. | ||
где Хизм. - измеренное значение величины;
е.м.р. - единица младшего разряда;
* - Погрешность действительна если коэффициент мощности больше или равен 0,8, значение измеряемого тока составляет не менее 10 % от конечного значения диапазона измерений, а значение напряжения составляет не менее 80 % от конечного значения диапазона измерений.
**, *** - Погрешность действительна если коэффициент мощности больше или равен 0,5, значение измеряемого тока составляет не менее 10 % от конечного значения диапазона измерений, а значение напряжения составляет не менее 80 % от конечного значения диапазона измерений.
Таблица 13 - Основные метрологические характеристики анализаторов в режиме измерения уровня гармонических составляющих напряжения_
| Диапазон измерений | Разрешение | Погрешность измерения |
| Uhn < 0,03Un | 0,01 | ± 0,0015Un |
| 0,03Un < Uhn < 0,2Un | 0,01 | ± 0,05Uhn |
где: UN - номинальное напряжение;
Uhn - напряжение измеренной гармоники hn; n - номер гармоники от 1-й до 50-й.
Таблица 14 - Основные метрологические характеристики анализаторов в режиме измерения уровня гармонических составляющих тока_
| Диапазон измерений | Разрешение | Погрешность измерения |
| Ihn < 0,1In | 0,01 | ± 0,0015In |
| 0,1In < Ihn < In | 0,01 | ± 0,05Ihn |
где: In - номинальный ток;
Ihn - сила тока измеренной гармоники hn; n - номер гармоники от 1-й до 50-й.
Таблица 15 - Основные метрологические характеристики анализаторов в режиме измерения уровня интергармонических составляющих напряжения_
| Диапазон измерений | Разрешение | Погрешность измерения |
| Uhn < 0,03Un | 0,01 | ± 0,0015Un |
| 0,03Un < Uhn < 0,2Un | 0,01 | ± 0,05Uhn |
где: UN - номинальное напряжение;
Uhn - напряжение измеренной интергармоники hn;
n - номер интергармоники от 1-й до 50-й.
Таблица 16 - Основные метрологические характеристики анализаторов в режиме измерения уровня интергармонических составляющих тока_
| Диапазон измерений | Разрешение | Погрешность измерения |
| Ihn < 0,1In | 0,01 | ± 0,0015In |
| 0,1In < Ihn < In | 0,01 | ± 0,05Ihn |
где: In - номинальный ток;
Ihn - сила тока измеренной интергармоники hn; n - номер интергармоники от 1-й до 50-й.
Таблица 17 - Основные метрологические характеристики анализаторов в режиме измерения временных перенапряжений и провалов_
| Диапазон измерений | Погрешность измерения |
| От 5 до 1500 В | ± 0,05Хизм. |
где Хизм. - измеренное значение величины.
Таблица 18 - Основные метрологические характеристики анализаторов в режиме измерения и прерываний напряжения_
| Диапазон измерений | Погрешность измерения |
| От 0 до 100 В | ± 0,05Хизм. |
Таблица 19 - Основные метрологические характеристики анализаторов в режиме измерения времени_
| Диапазон измерений | Погрешность измерения |
| От 0 до 23 ч. 59 мин | ± 0,3 с/сутки |
Таблица 20 - Основные технические характеристики анализаторов MI 2792
| Характеристика | Значение |
| Число каналов измерения напряжения | 4 |
| Число каналов измерения тока | 4 |
| Интервал измерений | 1 с, 2 с, 5 с, 10 с, 15 c, 30 c, 1 мин, 2 мин, 5 мин, 10 мин, 15 мин, 30 мин, 1 час, 2 часа |
| Электрическое питание | 6 перезаряжаемых аккумуляторных батарей напряжением 1,2 В типа АА или внешний адаптер сетевого питания с выходным напряжением 12 В. |
| Г абаритные размеры, мм, (дли-нахширинахвысота) | 220x115x90 |
| Масса, кг | 0,65 |
| Характеристика | Значение |
| Температура окружающего воздуха | От - 10 до + 50 °С |
| Относительная влажность | До 95 % при температуре от 0 до + 40 °С |
Знак утверждения типа наносится методом трафаретной печати со слоем защитного покрытия на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Таблица 21 - Комплектность (стандартная поставка)
| Наименование | Количество |
| Анализатор MI 2792 | 1 шт. |
| Токовые клещи А 1227 | 4 шт. |
| Измерительный кабель | 5 шт. |
| Зажим типа «крокодил» | 5 шт. |
| Измерительный наконечник | 4 шт. |
| Кабель RS-232 | 1 шт. |
| Кабель USB | 1 шт. |
| CD-диск с технической документацией и программным обеспечением | 1 шт. |
| Адаптер сетевого питания | 1 шт. |
| NiMh аккумуляторные батареи 1,2 В | 6 шт. |
| Мягкая сумка для переноски | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
Таблица 22 - Комплектность (опциональная поставка)
| Наименование | Количество |
| Сумка для переноски малая | 1 шт. |
| Токовые клещи (модель по заказу) | по заказу |
| Предохранитель | 3 шт. |
| Плоский зажим | 4 шт. |
| Модем GPS | 1 шт. |
| Приемник GPS | 1 шт. |
осуществляется по ГОСТ Р 8.656-2009 ГСИ. Средства измерений показателей качества электрической энергии. Методика поверки и документу «Анализаторы качества электрической энергии MI 2792. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в июне 2011 г.
Средства поверки: калибратор переменного тока «Ресурс-К2» (кл. т. 0,05/0,01), калибратор универсальный Fluke 9100 (± 0,06 %), трансформатор тока измерительный лабораторный ТТИ-5000.5 (кл. т. 0,05), амперметр Д5017 (кл. т. 0,2), радиочасы РЧ-011/2 (± 10 мс).
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам качества электрической энергии MI 2792
1. ГОСТ 13109-97 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения.
2. ГОСТ Р 51317.4.7-2008 Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств.
3. ГОСТ Р 51317.4.30-2008 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии.
4. ГОСТ Р 8.655-2009 ГСИ. Средства измерений показателей качества электрической энергии. Общие технические требования.
5. ГОСТ Р 8.689-2009 ГСИ. Средства измерений показателей качества электрической энергии. Методы испытаний.
6. ГОСТ Р 8.656-2009 ГСИ. Средства измерений показателей качества электрической энергии. Методика поверки.
7. Техническая документация фирмы «METREL d.d.», Словения.
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
| Зарегистрировано поверок | 76 |
| Поверителей | 27 |
| Актуальность данных | 19.11.2024 |
