| Номер в госреестре | 48980-12 |
| Наименование СИ | Регистраторы аварийных событий |
| Обозначение типа СИ | НЕВА-РАС |
| Изготовитель | Закрытое акционерное общество "Научно-производственная фирма "ЭНЕРГОСОЮЗ" (ЗАО "НПФ "ЭНЕРГОСОЮЗ"), г. Санкт-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 25.11.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы аварийных событий «НЕВА-РАС» (далее в тексте - РАС) предназначены для измерений электрических параметров в аварийных, до- и послеаварийных режимах энергообъекта и регистрации дискретных сигналов, соответствующих состоянию выходов устройств релейной защиты и автоматики и положению высоковольтных коммутационных аппаратов в этих режимах.
Принцип действия РАС основан на преобразовании входных сигналов тока и напряжения в цифровой код.
РАС производят:
- циклическое измерение аналоговых сигналов по 128 измерительным каналам и дискретных сигналов по 288 каналам;
- анализ превышения (снижения) аналоговых сигналов относительно уставок, фиксацию появления дискретных сигналов;
- расчёт действующих значений по всем аналоговым сигналам;
- фильтрацию помех по аналоговым сигналам и блокировку от длительных пусков по "зависшим" дискретным сигналам;
- автоматическую запись и останов записи переходного (аварийного) процесса, и передачу собранных данных в вычислительную сеть по каналам Ethernet;
- приём из сети данных для коррекции внутренних часов регистратора;
- цифровое осциллографирование аварийных переходных процессов;
- регистрацию состояний дискретных сигналов от автоматических устройств в процессе нормальной работы энергообъекта и в течение аварии;
- сбор и архивация информации о параметрах режима работы энергообъекта;
- передачу накопленных данных на автоматические рабочие места специалистам диспетчерских служб, служб релейной защиты и автоматики и др.
Конструктивно РАС представляет собой навесной или напольный прямоугольный металлический шкаф с открывающейся дверью. Внутри шкафа располагается встроенный многофункциональный контроллер, выполняющий функции измерений, регистрации, управления и автоматики, а также встроенные либо выносные измерительные преобразователи (ИП) для ввода мгновенных значений токов и напряжений, обеспечивающие высокую точность при регистрации, как сверхтоков, так и величин токов и напряжений в нормальном режиме. С помощью преобразователей мгновенных значений производится расчет действующих значений токов и напряжений программным путем. Регистраторы выпускаются в различных модификациях, отличающихся числом входных сигналов и габаритными размерами. Любой из входных сигналов РАС может присутствовать в осциллограмме, а также в табличной распечатке ведомости событий, любой сигнал может быть назначен инициативным для запуска процесса ос-циллографирования.

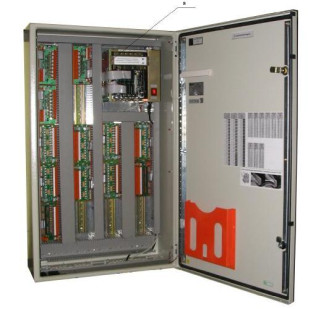

Внешний вид РАС приведен на рисунках 1 и 2.
Пломбы поверителя устанавливаются на контроллер в чашки крепежных винтов планки, предохраняющей платы контроллера от съема.
Основные метрологические и технические характеристики регистратора аварийных событий РАС приведены с учетом влияния программного обеспечения.
Программное обеспечение РАС содержит как технические, так и программные средства. В состав программных средств РАС входит базовый комплект программ, с основной программой «НЕВА», которая включает в себя следующие программы: «Конфигуратор», «Осциллограф» и «Таблица событий».
Программное обеспечение, установленное на встроенный контроллер, по структуре является целостным, выполняет функции управления режимами работы, математической обработки и представления измерительной информации. Установка программного обеспечения РАС производится изготовителем и поставляется на компакт-диске.
Программа «НЕВА» является основной программой, предназначенной для обеспечения связи с РАС и вызова основных подсистем.
Программа «Конфигуратор» предназначена для настройки параметров работы РАС и базового программного обеспечения «НЕВА».
Программа «Осциллограф» предназначена для просмотра, анализа, печати и передачи в сетевое окружение осциллограмм, записанных подсистемой регистрации аварийных процессов, а также регистраторами других производителей, поддерживающих международный формат Comtrade.
Программа «Таблица событий» предназначена для отображения записей из базы данных событий информационной системы РАС в табличной форме.
Идентификационные данные программного обеспечения РАС представлены в таблице 1
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программа «НЕВА» | NevaService.exe | 5.3 | 44228126DB0CE4892 F719A3A2F3F4EC2 | MD5 |
| Программа «Конфигуратор» | Conf32.exe | 4.0 | 4452A4ED352D0020 FB83E6F3E65FE52D | |
| Программа «Осциллограф» | Oscill32.exe | 5.1 | 3532DA9D7ED444A C69C2DD867EECC3 99 | |
| Программа «Таблица событий» | EventsView.exe | 6.1 | 00B10A28337CAF51 C7D23999D2E55CFE |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - «С».
Основные метрологические и технические характеристики регистратора аварийных событий РАС представленные в таблице 2.
Таблица 2
| Наименование | Значение |
| Количество аналоговых входных сигналов, не более | 128 |
| Номинальные значения измеряемых сигналов: | |
| - переменного тока, А | 1; 5 |
| - переменного напряжения, В | 100; 400 |
| - постоянного и переменного тока, мА | 5; 20 |
| - постоянного напряжения, В | 10; 250 |
| Количество дискретных входных сигналов, не более | 288 |
| Наименование | Значение |
| Тип дискретных входных сигналов | «сухой контакт», =24 В, =48 В, =110 В, @220 В |
| Количество выходных дискретных сигналов, не более | 96 |
| Частота сканирования: - аналоговых сигналов, кГц, не более - дискретных сигналов, кГц, не более | 20 1,25 |
| Пределы допускаемой приведенной погрешности измерений аналоговых сигналов, % - для нормированных сигналов напряжения постоянного тока; - для нормированных сигналов силы постоянного и переменного тока | ± 0,05 ± 0,15 |
| Пределы допускаемой приведенной погрешности измерительного канала силы переменного или постоянного тока, %, | ±0,35 |
| Пределы основной допускаемой погрешности хода внутренних часов, с/сутки | ± 1 |
| Пределы допускаемой абсолютной погрешности при измерении интервалов и длительности импульсов, мс | ± 1 |
| Интерфейс связи с ЛВС предприятия | Ethernet 10/100 Мбит/с |
| Питание от сети переменного тока частотой (50 ±1) Гц, В Питание от сети постоянного тока, В | 220 (± 44) 220 (+33... - 44), пульсации менее 10% |
| Потребляемая мощность навесного варианта, ВА, не более Потребляемая мощность напольного варианта, ВА, не более | 60 120 |
| Масса - в навесном варианте, кг, не более - в напольном, кг, не более | 60 200 |
| Габаритные размеры - в навесном варианте, мм, не менее - в напольном, мм, не более | 600х600 х250 800х2000 х600 |
| Среднее время наработки до отказа, час | 28000* |
| Средний срок службы, лет | 20 |
| Защита информации | Пароль доступа |
* Примечание: средняя наработка на отказ сменного элемента 100000 ч
Рабочие условия применения: температура, °С
от минус 10 до 55 до 90 при 30°С 84-106,7 (630-800)
относительная влажность воздуха, % атмосферное давление, кПа (мм рт. ст)
Знак утверждения типа наносится на шильдик регистратора методом фотолитографии и на титульные листы эксплуатационной документации - с помощью графических устройств вывода компьютера.
Таблица 3 - Комплект поставки РАС_
| №п/п | Наименование | Количество |
| 1 | Регистратор аварийных событий «НЕВА-РАС» | 1 |
| 2 | Встроенные (в составе РАС) или выносные измерительные преобразователи | Количество в соответствии с проектом |
| №п/п | Наименование | Количество |
| 3 | Диск с дистрибутивом программного обеспечения и комплектом эксплуатационных документов | 1 комплект |
| 4 | Комплект эксплуатационных документов согласно ведомости эксплуатационных документов регистратора аварийных событий «НЕВА-РАС»: - формуляр, руководство по эксплуатации, инструкция по монтажу и наладке. | 1 комплект |
| 5 | Методика поверки ЭС.150.РАС.01. МП | 1 экз. |
| 6 | Упаковка | 1 шт. |
Осуществляется по документу ЭС.150.РАС.01 МП «Регистратор аварийных событий «НЕВА-РАС», Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в октябре 2011 г.
Основные средства поверки:
Мультиметр Agilent 34401A. Диапазон измерений напряжения пост. тока-100 мВ-1000 В, тока10 мА-3 А, погрешность по напряжению пост. тока 0,0045 %, по пост току 0,1 %.
Диапазон измерений напряжения переменного. тока-100 мВ-750 В, тока 10 мА-3 А. Погрешность 0,00 5%.
Частотомер универсальный CNT-66. Три канала выдачи-счета импульсов, канал А измерений частоты. Погрешность измерений частоты Df, ДТ - 1-2 ед. счета при 9 разрядном индикаторе. Генератор сигналов низкочастотный Г3-112. Частота от 10 Гц до 10 МГц, погрешность частоты ±2 %, амплитуда напряжения 0 - 11 В .
Мультиметр цифровой АМ-7189, погрешность ±0,03 %.
Секундомер СОС пр.-6а-2.
Методика измерений изложена в Руководстве по эксплуатации ЭС.150.РАС.01РЭ.
Нормативные и технические документы, устанавливающие требования к регистраторам аварийных событий «НЕВА-РАС»
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ТУ 4222-013-48965563-2011 Технические условия ЭС.150.РАС.01 ТУ.
