Государственный реестр средств измерений

Дифрактометры рентгеновские XRD 6100, 48982-12

48982-12
Для регистрации дифракционных максимумов, измерения углов 2? и анализа дифракционных картин, получаемых в результате дифракции рентгеновских лучей на узлах кристаллической решетки. Основными задачами являются качественный и количественный фазовый анализ поликристаллических образцов . Объектамиисследования являются порошковые и монолитные образцы минералов, металлов и сплавов, керамики, огнеупоров и других материалов, имеющих кристаллическую структуру.
Карточка СИ
Номер в госреестре 48982-12
Наименование СИ Дифрактометры рентгеновские
Обозначение типа СИ XRD 6100
Изготовитель "Shimadzu Corporation", Япония
Год регистрации 2012
Срок свидетельства 09.12.2026
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Дифрактометры рентгеновские XRD 6100 (далее - дифрактометры) предназначены для регистрации дифракционных максимумов, измерения углов 20 и анализа дифракционных картин, получаемых в результате дифракции рентгеновских лучей на узлах кристаллической решетки.

Основными задачами, выполняемыми с применением дифрактометров, являются качественный и количественный фазовый анализ поликристаллических образцов . Объектами исследования являются порошковые и монолитные образцы минералов, металлов и сплавов, керамики, огнеупоров и других материалов, имеющих кристаллическую структуру.

Описание

Принцип действия дифрактометров основан на получении дифракционной картины с помощью источника рентгеновского излучения и сцинтилляционного счетчика квантов рентгеновского излучения.

Дифрактограмма регистрируется при последовательном прохождении счетчиком всего углового интервала регистрации с нахождением в каждой точке в течение ограниченного времени (от долей секунды до нескольких секунд). Для получения надежных результатов интенсивность первичного пучка должна быть высокой и стабильной во времени, а схема съемки должна обеспечивать использование больших по площади образцов.

Выполнение качественного анализа основано на определении межплоскостных расстояний и интенсивности рентгеновских линий. Основываясь на химическом составе материала, проводят предварительный отбор фаз исследуемого материала. Фактический качественный фазовый состав определяют путем сопоставления экспериментальных значений межплоскостных расстояний и интенсивностей со значениями указанными в карточках базы данных.

Дифрактометры выполнены в стационарном исполнении. Основными элементами конструкции дифрактометров являются:

-    Корпус дифрактометра, служащий для размещения конструкционных узлов и для защиты пользователя от излучения;

-    Рентгеновская трубка (источник рентгеновского излучения);

-    Система фильтров первичного излучения;

-    Система автоматической диафрагмы для установки размера анализируемой области (опционально);

-    Источники низковольтного питания, служащие для обеспечения всех частей дифрактометра электроэнергией с определенными характеристиками;

-    Счетчик сцинтилляционный;

-    Г ониометр;

-    Персональный компьютер, предназначенный для управления прибором, приема, обработки и выдачи информации под управлением специализированного программного обеспечения.

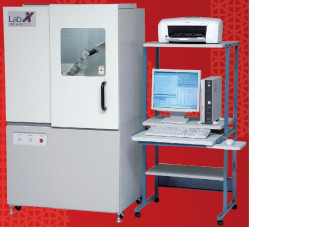

Рисунок 1 - Общий вид дифрактометра рентгеновского XRD-6100

Программное обеспечение

Обработка результатов измерений, управление дифрактометром, создание и сохранение файлов с данными контроля, протоколов контроля, файлов настроек, формирование отчетов в реальном времени производится с помощью программного обеспечения PCXRD версии 7.0Х (где Х = 1,2, ... 9).

Метрологическая значимая часть программного обеспечения PCXRD имеет уровень защиты «С» от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.

Таблица 1

Наименование

программного

обеспечения

Идентификац

ионное

наименование

программного

обеспечения

Номер версии (идентификаци онный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатор а программного обеспечения

Программа обработки данных и управления

PCXRD

версия 7.0Х

E16492497B03BBFD EEB10EBA6C3F099 E (расчет выполнен по исполняемому файлу - PMGR.EXE)

MD5

Технические характеристики

Таблица 2

Наименование характеристик

Значение характеристик

1

2

Тип рентгеновской трубки

NF

BF

LFF

Фокус рентгеновской трубки, мм

1,0*10

2,0*12

0,4*12

Мощность рентгеновской трубки, кВт

,0

2,

1

,5

2,7

0

-

2,

2

Диапазон углов сканирования, °

29

9

От минус 6 до плюс 163 От минус 180 до плюс 180

Пределы допускаемой абсолютной погрешности измерения углов 29, °

±0,04

Предел допускаемой среднеквадратической погрешности измерения углов 29, °

0,005

Минимальный шаг изменения угла, ° в режиме 29 в режиме 9

0,002

0,001

Скорость сканирования, °/мин в режиме 29 в режиме 9

От 0,1 до 50 От 0,05 до 25

Тип гониометра

вертикальный

Радиус гониометра, мм

185

Г абаритные размеры (без внешнего компьютера, вакуумного насоса и трансформаторов), мм:

-    длина

-    высота

-    ширина

900

1600

700

Напряжение питающей сети переменного тока, В При частоте, Гц

220 ± 10% 50 ± 1

Масса, кг, не более

-    основного блока

-    блока обработки данных

430

70

Условия эксплуатации:

Температура окружающей среды, оС Относительная влажность, % Атмосферное давление, кПа

23 ± 5 60 ± 15

От 84,0 до 106,7

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию методом печати и на заднюю панель электронного блока дифрактометра методом наклеивания.

Комплектность

Стандартная комплектация представлена в таблице 3. Таблица 3

Наименование

Количество

Примечание

Г ониометр

Коробка для хранения стандартных принадлежностей

1

D Щель Соллера

1

R Щель Соллера

1

Держатель образца

1

Щель, 0,05-10R

1

Щель, D0,5-R

1

Щель, D1-R

1

Щель, D2-R

1

Щель, S0,5-L

1

Щель, S1-L

1

Щель, S2-L

1

Щель, 0,15-20R

1

Щель, 0,3-20R

1

Установочный шаблон

1

Фильтр, Ni

1

Поглотитель

1

Подложка для стандартного образца

1 комплект

5 штук

Стандартный образец (порошок

Si)

1

325 меш, 20 г

Рентгеновская трубка

1

NF или BF или LFF

Водяное охлаждение

Кабель электропитания

Эксплуатационная документация:

Руководство по эксплуатации XRD-6100

1

Инструкция по программному обеспечению XRD-6100

1

Руководство по эксплуатации рентгеновской трубки

1

* - поставляется в соответствии с требованием заказчика.

Поверка

осуществляется согласно методике поверки «Дифрактометры рентгеновские XRD 6100. Методика поверки» МП 58.Д4-11, утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в ноябре

2011 года.

Основные средства поверки:

ГСО №8631-2004 «Государственный стандартный образец дифракционных свойств кристаллической решетки (оксид алюминия) ПРИ-7а».

Сведения о методах измерений

Сведения о методах измерений приведены в руководстве по эксплуатации «Дифрактометр рентгеновский XRD 6100. Руководство по эксплуатации».

Нормативные и технические документы

Техническая документация фирмы «Shimadzu Corporation», Япония.

Рекомендации к применению

Дифрактометры рентгеновские XRD 6100 применяются при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

48982-12
Номер в ГРСИ РФ:
48982-12
Производитель / заявитель:
"Shimadzu Corporation", Япония
Год регистрации:
2012
Cрок действия реестра:
09.12.2026
