Дефектоскопы вихретоковые автоматизированные для роликов ВД-211.5М, ВД-211.51М, ВД-211.15М, 48986-12

Назначение

Дефектоскопы вихретоковые автоматизированные для роликов ВД-211.5М, ВД-211.51 М, ВД-211.15М (далее - дефектоскопы) предназначены для выявления и определения поверхностных дефектов цилиндрических роликов, входящих в состав подшипников качения, используемых в буксовых узлах грузовых и пассажирских вагонов, тепловозов и электровозов на предприятиях железнодорожного транспорта.

Описание

Принцип действия дефектоскопов основан на возбуждении с помощью вихретоковых преобразователей ( далее по тексту - ВП) в контролируемом ролике вихревых токов и регистрации изменений параметров вихревых токов при прохождении ВП над дефектом. Если ВП находится над дефектом, изменение параметров вихревых токов формируют в ВП выходной сигнал дефекта, который усиливается и обрабатывается в электронном блоке. Результаты контроля высвечиваются на дисплее в виде условных единиц характеризующих величину выходного сигнала дефекта. При превышении сигналом предварительно установленного порогового значения, включаются световой и звуковой индикаторы дефекта.

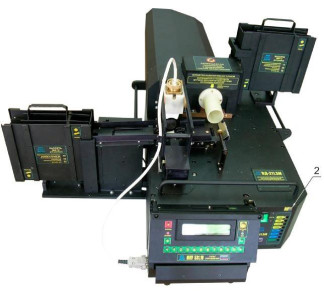

Фотография общего вида дефектоскопов приведена на рисунке 1.

На рисунке 2 цифрами «1» и «2» обозначены места пломбировки для защиты от несанкционированного доступа.

Дефектоскопы выпускаются в следующих модификациях: Таблица 1.

Программное обеспечение

Работа дефектоскопов осуществляется под управлением встроенного программного обеспечения (ПО). Встроенное ПО вычисляет непосредственный результат измерения. При этом аппаратная и программная части дефектоскопа, работая совместно, обеспечивают заявленные точности результатов измерений.

Встроенное ПО каждого экземпляра дефектоскопа содержит массивы (таблицы), учитывающие конструктивные особенности вихретоковых преобразователей и измерительного тракта конкретного дефектоскопа. С помощью этих таблиц осуществляется преобразование (в цифровой форме) электрического сигнала, поступающего с вихретокового преобразователя в выходной сигнал дефекта в виде условных единиц. Каждый экземпляр встроенного ПО уникален и его цифровой идентификатор (контрольная сумма) для каждого дефектоскопа будет своим.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.

Идентификационное наименование ПО появляется при включении дефектоскопа, а номер версии при последующем нажатии кнопки «<».

Идентификационные признаки ПО соответствуют данным, приведенным в таблице 2.

* После изготовления дефектоскопа доступ к встроенному ПО со стороны пользователя и (или) других технических (программных) средств полностью исключён (производится активация встроенных средств защиты микропроцессоров — битов защиты).

В комплект поставки дефектоскопа входит ПО РМД-1, устанавливаемое на ПЭВМ. Данное ПО служит для накопления и последующей обработки технологической информации, принимаемой с дефектоскопа. Передача информации осуществляется только в одном направлении - от дефектоскопа к ЭВМ с подтверждением.

Технологическая информация содержит заводские номера подшипника, год их изготовления, номер оператора, заключение оператора о результатах контроля и другие параметры, характеризующие процесс использования дефектоскопа по их назначению.

ПО РМД-1 не влияет на работу дефектоскопа, не изменяет встроенное ПО дефектоскопа. ПО РМД-1 является метрологически незначимым.

Технические характеристики

Метрологические и технические характеристики приведены в таблице 3. Таблица 3.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульных листах формуляра и руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность дефектоскопа.

Комплектность

Таблица 4.

*Поставляется по отдельному заказу

Поверка

осуществляется в соответствии с методикой поверки МКИЯ.427672.012 МП "Дефектоскопы вихретоковые автоматизированные для роликов ВД-211.5М, ВД-211.51М, ВД-211.15М. Методика поверки", утвержденной ФГУП "ВНИИОФИ" в ноябре 2011 г.

Основные средства поверки:

1. Меры моделей дефектов ОСО-Г, где геометрические размеры дефектов:

-    ОСО-Г-903-01, глубина (0,01+0,03) мм, ширина (0,20+0,40) мм;

-    ОСО-Г-903-02, глубина (0,04+0,06) мм, ширина (0,20+0,40) мм;

-    ОСО-Г-903-03, глубина (0,08+0,12) мм, ширина (0,20+0,40) мм;

-    ОСО-Г-903-04, глубина (0,04+0,15) мм, ширина (0,20+0,40) мм, длина (2,0+4,0) мм;

-    ОСО-Г-915-01, глубина (0,01+0,03) мм, ширина (0,20+0,40) мм;

-    ОСО-Г-915-02, глубина (0,04+0,06) мм, ширина (0,20+0,40) мм;

-    ОСО-Г-915-03, глубина (0,08+0,12) мм, ширина (0,20+0,40) мм;

-    0С0-Г-915-04, глубина (0,04+0,15) мм, ширина (0,20+0,40) мм, длина (2,0+4,0) мм.

Сведения о методах измерений

1    МКИЯ.427672.013 РЭ "Дефектоскоп вихретоковый автоматизированный для роликов ВД-211.5М. Руководство по эксплуатации".

2    МКИЯ.427672.014 РЭ "Дефектоскоп вихретоковый автоматизированный для роликов ВД-211.51М. Руководство по эксплуатации".

3    МКИЯ.427672.015 РЭ "Дефектоскоп вихретоковый автоматизированный для роликов ВД-211.15М. Руководство по эксплуатации".

Нормативные и технические документы, устанавливающие требования к дефектоскопам вихретоковым автоматизированным для роликов ВД-211.5М, ВД-211.51М, ВД-211.15М

1    ТУ 4276-020-20883295-2001" Дефектоскопы вихретоковые автоматизированные. Технические условия".

2    ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия"

Рекомендации к применению

Дефектоскопы вихретоковые автоматизированные для роликов ВД-211.5М, ВД-211.51М, ВД-211.15М применяются вне сферы государственного регулирования.
