| Номер в госреестре | 48999-12 |
| Наименование СИ | Осциллографы цифровые запоминающие |
| Обозначение типа СИ | АОС |
| Изготовитель | "Siglent Technologies Co., Ltd.", Китай |
| Год регистрации | 2012 |
| Срок свидетельства | 25.11.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Осциллографы цифровые запоминающие АОС (далее осциллографы) предназначены для исследования формы электрических сигналов путем визуального наблюдения на жидкокристаллическом индикаторе и измерения их амплитудных и временных характеристик.
Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала с задаваемой частотой дискретизации, регистрации цифровых данных в запоминающем устройстве для последующей цифровой обработки и отображения на жидкокристаллическом матричном цветном дисплее.
Осциллографы выполнены в виде моноблока со съемным сетевым шнуром питания. На передней панели расположены органы управления горизонтальной и вертикальной развертками, синхронизацией развертки и режимами обработки и отображения, входные разъёмы вертикальных каналов и внешней синхронизации, выход встроенного калибратора и разъём USB для подключения внешнего запоминающего устройства или принтера. На задней панели находятся разъем для подключения сетевого шнура питания, разъемы интерфейсов связи USB, PASS/FAIL OUT для всех модификаций и дополнительно портов RS232C для модификаций АОС-5103, АОС-5106, АОС-5110, АОС-5115 и LAN для модификаций АОС-5062, АОС-5064, АОС-5072, АОС-5074, АОС-5102, АОС-5104, АОС-5202, АОС-5204, АОС-5302, АОС-5304. На верхней панели осциллографа имеется откидная ручка для переноски. На нижней панели имеются опорные ножки и откидные упоры, которые обеспечивает установку осциллографа горизонтально или под углом.
Осциллографы АОС имеют 14 модификаций (моделей): АОС-5062, АОС-5064, АОС-5072, АОС-5074, АОС-5102, АОС-5103, АОС-5104, АОС-5106, АОС-5110, АОС-5115, АОС-5202, АОС-5204, АОС-5302, АОС-5304 под торговой маркой АКТАКОМ, различающихся полосой пропускания, максимальной частотой дискретизации, числом каналов вертикального отклонения, размером диагонали дисплея. Все модификации осциллографов имеют встроенный 6 разрядный частотомер на входе синхронизации.

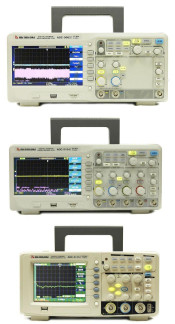

Фотографии общего вида осциллографов представлены на рис. 1. Схема пломбировки от несанкционированного доступа изображена на рис. 2.
модификации АОС-5062, АОС-5072, АОС-5102, АОС-5202, АОС-5302
модификации АОС-5103, АОС-5106, АОС-5110, АОС-5115 Рисунок 1. Фотографии общего вида осциллографов АОС
модификации АОС-5064, АОС-5074, АОС-5Ю4, АОС-5204, АОС-5304
Программное обеспечение (ПО) осциллографов предназначено для управления режимами работы, обработки цифровых данных, их отображения на дисплее и выдачи на интерфейсы связи. ПО обеспечивает выполнение следующих функций обработки цифровых данных: курсорных измерений, автоматических измерений, допускового контроля, математической обработки (+, -, •, /, быстрое преобразование Фурье).
Контроль целостности программы выполняется автоматически при каждом запуске, после проверки соответствия контрольной суммы на дисплей выводится идентификационное наименование и версия ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.
Идентификационные данные программного обеспечения
| Наименование | Идентификационное наименование (наименование модификации) | Номер версии (идентификационный номер) | Цифровой идентификатор (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентифика тора |
| Программное обеспечение осциллографов АОС | AOC-5062, AOC-5064, AOC-5072, A0C-5074, A0C-5102, A0C-5104, AOC-5202, AOC-5204, A0C-5302, A0C-5304 | 1.01.01.ххКхх* | 3 6a4d42963ca7d4a5 89127f2fec 1196b | MD5 |
| A0C-5103 | 2.07.02.ххИхх* | 4ba752eac8a565fcba45e58eec856415 | MD5 | |
| A0C-5106, A0C-5110, A0C-5115 | 3.01.01.ххКхх* | 772d6ace 19af858fd74ac127447afdcd | MD5 | |
| * - номер версии ПО осциллографов АОС определяют первые пять цис | р, разделен- | |||
ных точками. Вместо х могут быть любые символы. Метрологические и технические характеристики
Параметры каналов вертикального отклонения
| Количество каналов: - АОС-5062, АОС-5072, АОС-5102, АОС-5103, АОС-5106, АОС-5110, АОС-5115, АОС-5202, АОС-5302; - АОС-5064, АОС-5074, АОС-5104, АОС-5204, АОС-5304 | 2 4 |
| Пределы допускаемой относительной погрешности коэффициентов отклонения, %, за исключением коэффициента отклонения 2 мВ/дел (не нормируется) - с пробником Х1 (1: 1); | ±3 |
| - с пробником Х10 (1:10) | ±4 |
| Диапазон установки коэффициентов отклонения каждого из каналов (ступенями соответственно ряду 1-2-5) для моделей: - АОС-5062, АОС-5064, АОС-5072, АОС-5074, АОС-5102, АОС-5103, АОС-5104, АОС-5202, АОС-5204, АОС-5302, АОС-5304; | от 2 мВ/дел до 5 В/дел |
| - АОС-5106, АОС-5110, АОС-5115 | от 2 мВ/дел до 10 В/дел |
| Полоса пропускания (-3 дБ) для моделей, МГц: - АОС-5103; | 0-25 |
| - АОС-5062, АОС-5064, АОС-5106; | 0-60 |
| - АОС-5072, АОС-5074; | 0-70 |
| - АОС-5110, АОС-5102, АОС-5104; | 0-100 |
| - АОС-5115; - АОС-5202, АОС-5204; - АОС-5302, АОС-5304 | 0-150 0-200 0-300 |
| Время нарастания переходной характеристики каждого | |
| из каналов для моделей, нс, не более: | |
| - АОС-5103; | 14 |
| - АОС-5062, АОС-5064, АОС-5106; | 5,8 |
| - АОС-5072, АОС-5074; | 5,0 |
| - АОС-5110, АОС-5102, АОС-5104; | 3,5 |
| - АОС-5115; | 2,6 |
| - АОС-5202, АОС-5204; | 1,7 |
| - АОС-5302, АОС-5304 | 1,4 |
| Число разрядов АЦП | 8 |
| Максимальный объем памяти для моделей, К точек: | |
| - АОС-5103 | |
| на каждый канал, | 4,0 |
| при одном включенном канале; | 4,0 |
| - АОС-5062, АОС-5072, АОС-5102, АОС-5104, | |
| АОС-5204 | |
| на каждый канал, | 12,0 |
| при одном включенном канале; | 24,0 |
| - АОС-5064, АОС-5074, АОС-5104, АОС-5204, | |
| АОС-5304 | |
| на четыре канала, | 12,0 |
| при одном включенном канале; | 24,0 |
| - АОС-5106, АОС-5110, АОС-5115 | |
| на два канала, | 1 000,0 |
| при одном включенном канале | 2 000,0 |
| Входной импеданс каждого из каналов для моделей: | |
| - АОС-5103, АОС-5062, АОС-5064, АОС-5072, | |
| АОС-5074, АОС-5106, АОС-5110, АОС-5115; | Явх=1 МОм ±2 %, Свх не более 19 пФ |
| - АОС-5102, АОС-5104, АОС-5202, АОС-5204, | |
| АОС-5302, АОС-5304; | Явх=1 МОм ±2 %, Свх не более 16 пФ |
| - дополнительно для АОС-5202, АОС-5204, | |
| АОС-5302, АОС-5304 | Явх=50 Ом ±2 % |
| Допускаемое суммарное значение постоянного и переменного (пикового) напряжений, В: - с пробником Х1; - с пробником Х10; - для АОС-5202, АОС-5204, АОС-5302, АОС-5304 для входа 50 Ом | 40 400 5 |
Параметры канала горизонтального отклонения
| Пределы допускаемой относительной погрешности коэффициента развертки, % | ±0,1 |
| Диапазон установки коэффициента развертки для моделей (с шагом 1-2-5): - АОС-5103; - АОС-5106, АОС-5062, АОС-5064, АОС-5072, АОС-5074; - АОС-5202, АОС-5204, АОС-5115, АОС-5110, АОС-5102, АОС-5104; - АОС-5302, АОС-5304 | от 25 нс/дел до 50 с/дел от 5 нс/дел до 50 с/дел от 2,5 нс/дел до 50 с/дел от 1 нс/дел до 50 с/дел |
| Максимальная частота дискретизации для моделей, МГц: - АОС-5103; - АОС-5062, АОС-5064, АОС-5072, АОС-5074, АОС-5102, АОС-5104, АОС-5202, АОС-5204, АОС-5302, АОС-5304; - АОС-5106, АОС-5110, АОС-5115 | 500 реальная, 10000 эквивалентная 2000 реальная, 50000 эквивалентная 1000 реальная, 50000 эквивалентная |
| Режимы работы | основной, растяжка, Х-Y, самописец |
Параметры канала синхронизации
| Режимы запуска развёртки | автоколебательный Auto, ждущий Normal, однократный Single |
| Типы синхронизации | по фронту/спаду; по условиям длительности импульса (20 нс - 10 с); по выбору ТВ строки, кадра; по скорости нарастания (20 нс - 10 с); поочередный |
| Диапазон задержки сигнала запуска | от 100 нс до 1,5 с |
| Источник сигнала запуска | внутренний (каналы СН1, СН2, СН3, СН4); внешний (ЕХТ, ЕХТ/5); от сети |
| Тип входа для синхронизации | открытый, закрытый, ФНЧ, ФВЧ |
| Диапазон задержки сигнала запуска | от 100 нс до 1,5 с |
| Минимальный уровень входного сигнала для синхронизации: - внутренней; - внешней: ЕХТ; ЕХТ/5 | ±1 деление от 0 до 10 МГц, ±1,5 деления от 10 МГц до полной полосы; ±200 мВп-п от 0 до 10 МГц, ±300 мВп-п от 10 МГц до полной полосы; ±1,0 В п-п от 0 до 10 МГц, ±1,5 Вп-п от 10 МГц до полной полосы |
| Диапазон установки уровня запуска для синхронизации: - внутренней; - внешней ЕХТ; - внешней ЕХТ/5 | ±6 делений; ±1,2 В; ±6 В |
| Допускаемое суммарное значение постоянного и переменного (пикового) напряжений для входа внешней синхронизации, В | 40 |
Параметры курсорных измерений
| Измеряемые параметры | напряжение, время |
| Пределы допускаемой абсолютной погрешности курсорных измерений: - по оси Y (мВ, В); - по оси Х (нс, мкс, мс, с) | Аи=±(0,02-их+0,04Коткл); Аt=±(0,02•tx+0,03•Kразв), где Ux (tx) - измеренное значение напряжения (времени), Коткл (Кразв) - установленное значение коэффициента отклонения (развёртки) |
| Диапазон установки курсоров, делений от цен | |
| тральной линии для моделей: | |
| - АОС-5062, АОС-5064, АОС-5072, АОС-5074, | |
| АОС-5102, АОС-5104, АОС-5202, АОС-5204, | |
| АОС-5302, АОС-5304: | |
| - по оси Y; | ±4 |
| - по оси Х | ±9 |
| - АОС-5103, АОС-5106, АОС-5110, АОС-5115: | |
| - по оси Y; | ±4 |
| - по оси Х | ±6 |
Технические параметры
| Параметры | Значения |
| Режим усреднения, выборки | 4, 16, 32, 64, 128, 256 |
| Интерполяция | Sin (x)/x, линейная |
| Частотомер по входу синхронизации | 6 разрядов с полосой от 10 Гц до максимальной полосы пропускания |
| Интерфейс для моделей: - АОС-5103, АОС-5106, АОС-5110, АОС-5115; - АОС-5062, АОС-5064, АОС-5072, АОС-5074, АОС-5102, АОС-5104, АОС-5202, АОС-5204, АОС-5302, АОС-5304 | USB-device, USB-host, RS-232, Pass/Fail; USB-device, 2 USB-host, LAN, Pass/Fail |
| Индикатор для моделей: - АОС-5103, АОС-5106, АОС-5110, АОС-5115; - АОС-5062, АОС-5064, АОС-5072, АОС-5074, АОС-5102, АОС-5104, АОС-5202, АОС-5204, АОС-5302, АОС-5304 | ЖК, TFT, 145 мм,(5,7"), разрешение 320х234; ЖК, TFT, 178 мм (7"), разрешение 480х234 |
| Режим энергосохранения экрана | откл, 1 мин, 2 мин, 5 мин, 10 мин, 15 мин, 30 мин, 1 ч, 2 ч, 5 ч |
| Время установления рабочего режима | 30 минут |
| Питание | от сети переменного тока (50-60) Гц, (100-240) В |
| Потребляемая мощность, ВА, не более | 50 |
| Нормальные условия эксплуатации: - температура, °С - влажность, % | от 15 до 25 от 30 до 80 при 25 °С |
| Рабочие условия эксплуатации: - температура, °С - влажность, % | от 0 до 40 до 90 при 25 °С |
| Условия хранения: - температура, °С - влажность, % | от минус 10 до 55 до 80 при 35 °С |
| Габаритные размеры для моделей, мм (длина, ширина, высота): - АОС-5103, АОС-5106, АОС-5110, АОС-5115; - АОС-5062, АОС-5064, АОС-5072, АОС-5074, АОС-5102, АОС-5104, АОС-5202, АОС-5204, АОС-5302, АОС-5304 | 310x142x162 358x142x164 |
| Масса для моделей, кг: - АОС-5103, АОС-5106, АОС-5110, АОС-5115; - АОС-5062, АОС-5064, АОС-5072, АОС-5074, АОС-5102, АОС-5104, АОС-5202, АОС-5204, АОС-5302, АОС-5304 | ,4 ,3 <n" |
Знак утверждения типа наносят типографским способом на обложку руководства по эксплуатации и на корпус осциллографов в виде наклейки.
1. Осциллограф...................................................................................................................1 шт.
2. Сетевой шнур..................................................................................................................1 шт.
3. Пробник:
- для двухканальных моделей..................................................................................... 2 шт.
- (для четырехканальных моделей)........................................................................... 4 шт.
4. USB-кабель.....................................................................................................................1 шт.
5. Руководство по эксплуатации (включая методику поверки).....................................1 экз.
6. Упаковочная тара...........................................................................................................1 шт.
осуществляется по документу МП 06/010-11 «Осциллографы цифровые запоминающие АОС. Методика поверки», изложенному в приложении А к руководству по эксплуатации, утвержденному ГЦИ СИ ФБУ «ЦСМ Московской области» 20 декабря 2011 г.
Основные средства поверки:
Установка измерительная К2С-62А, диапазон ик от 20 мкВ до 200 В, погрешность ±(0,0015 № + 1,5 мкВ), девиация в диапазоне ±10 % от величины напряжения; диапазон периода следования Тк от 0,5 нс до 5 с, погрешность ±1 • 10-6 Тк, девиация в диапазоне ±10 % от величины периода следования; диапазон частот от 0,1 Гц до 2000 МГц, погрешность ±1 • 10-6 f; длительность фронта - менее 0,7 нс, длительность импульсов 0,1; 1; 10 мкс.
Методики (методы) измерений приведены в руководстве по эксплуатации осциллографов.
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым запоминающим АОС
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. Техническая документация фирмы изготовителя.
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 623 |
| Поверителей | 73 |
| Актуальность данных | 17.09.2024 |
