Трансформаторы тока ТОГ-110, 49001-12

Для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в установках переменного тока напряжением 110 кВ частотой 50 Гц.

Документы

Описание типа

Карточка СИ

Номер в госреестре	49001-12
Наименование СИ	Трансформаторы тока
Обозначение типа СИ	ТОГ-110
Изготовитель	ФГУП "Комбинат "Электрохимприбор", г.Лесной
Год регистрации	2012
Срок свидетельства	08.02.2017
МПИ (интервал между поверками)	10 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Трансформаторы тока ТОГ - 110 (далее по тексту - трансформаторы), предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в установках переменного тока напряжением 110 кВ частотой 50 Гц.

Описание

По принципу действия трансформатор является прибором электромагнитного типа и по конструкции представляет собой трансформатор опорного типа с верхним расположением блока обмоток в одном металлическом экране, с одной или двумя вторичными измерительными и от двух до пяти вторичными защитными обмотками.

Измерительные обмотки предназначены для электропитания измерительных приборов, защитные обмотки - для электропитания устройств защиты, контроля и сигнализации.

В качестве изолирующей среды во внутренних полостях трансформатора используется электротехнический газ (элегаз).

Первичная обмотка имеет три варианта конструктивного исполнения: одновитковая, двухвитковая и четырехвитковая для подключения к электрической сети с различными величинами токов. Изменение количества витков первичной обмотки производится с помощью перемычек.

В верхней части корпуса блока обмоток находится предохранительное устройство мембранного типа для аварийного сброса давления элегаза.

Трансформатор имеет различные варианты исполнения в зависимости от класса точности, величин первичного и вторичного токов, количества вторичных обмоток.

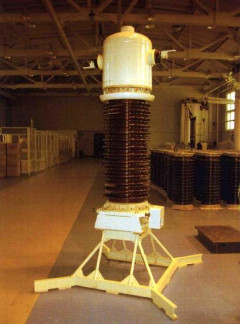

Внешний вид трансформатора представлен на рисунке 1.

Таблица 1. Основные технические характеристики трансформаторов

Наименование параметра	Значение
Номинальное напряжение ином , кВ	110
Наибольшее рабочее напряжение инр , кВ	126
Номинальная частота Гном , Гц	50
Номинальный первичный ток типоисполнения 11ном,А	50; 75; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000
Номинальный вторичный ток 12ном , А	1; 5
Количество вторичных обмоток: -для измерений -для защиты	1;2 2;3;4;5
Наибольший рабочий первичный ток 11нр , А	50; 80; 100; 160; 200; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000
Класс точности вторичных обмоток: 12ном = 1 А - для измерений и учета - для защиты 12ном = 5 А - для измерений и учета - для защиты	0,2S; 0,2; 0,5S; 0,5; 1; 3; 5 5Р;10Р 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5 5Р;10Р
Номинальная вторичная нагрузка Б2ном с индуктивноактивным коэффициентом мощности cos j 2 = 0,8, ВА: 12ном = 1 А - в классах точности 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5 - в классах точности 5Р; 10Р 12ном = 5 А - в классах точности 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5 - в классах точности 5Р; 10Р	00 00 76 76 Ltl О Ltl о
Номинальная вторичная нагрузка S^^ с коэффициентом мощности cos j 2 = 1, ВА: 12ном = 1 А - в классах точности 0,2S; 0,5S; 0,2; 0,5; 1; 3; 5 12ном = 5 А - в классах точности 0,2S; 0,5S; 0,2; 0,5; 1; 3; 5	1; 2; 2,5 1; 2; 2,5
Номинальная предельная кратность вторичных обмоток для защиты Кном	20.40
Номинальный коэффициент безопасности вторичных обмоток для измерений КБном	5 2 5
Удельная длина пути утечки, см/кВ, не менее	2,5
Сейсмостойкость по шкале MSK 64, баллы, не менее	7
Г абаритные размеры, мм, не более	2400x1150x800
Масса, кг, не более	800
Средняя наработка до отказа, ч, не менее	4x106
Средний срок службы до списания, лет	30

Климатические условия эксплуатации трансформатора - УХЛ, категория размещения -1 по ГОСТ 15150-89.

Номинальные значения климатических факторов - по ГОСТ 15150, ГОСТ 17412 и ГОСТ 15543.1, при этом:

- высота над уровнем моря, м, не более 1000;

- окружающая среда - невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров, разрушающих металлы и должна соответствовать типу атмосферы II по ГОСТ 15150.

Знак утверждения типа

наносят фотохимическим способом на табличку, устанавливаемую на дверце коробки внешних подсоединений трансформатора и на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 2 - Комплектность

№№ п/п	Наименование	Обозначение	Количество
1	Трансформатор	Ж54.60510	1 шт.
2	Ведомость эксплуатационных документов	Ж54.60510ВЭ	1 экз.
3	Кольцо защитное	Ж43.18201	1 шт. на 3 изд
4	Система подвода элегаза к трансформатору	Ж58.28764	по заказу
5	Элегаз в баллоне		по заказу
6	Паспорт	Ж54.60510ПС	1 шт.
