Измерители микроклимата ЭкоТерма-1, 49002-12

Назначение

Измерители микроклимата «ЭкоТерма-1» предназначены для измерений температуры и влажности, а также вычисления ТНС-индекса в промышленности, при санитарном и техническом надзоре в жилых и производственных помещениях, производственном контроле и аттестации рабочих мест, для научных исследований.

Описание

Принцип действия «ЭкоТерма-1» основан на измерении электрических сигналов, поступающих в электронный блок (ИИБ) от первичных преобразователей, пропорциональных измеряемым величинам. Результаты измерений в цифровом виде отображаются на жидкокристаллическом дисплее, а также хранятся в памяти «ЭкоТерма-1».

Конструктивно «ЭкоТерма-1» состоят из блока индикации (ИИБ) с присоединяемым преобразователем. Питание осуществляется от четырех аккумуляторов типа АА.

«ЭкоТерма-1» выполняет следующие функции:

•    измерение температуры и относительной влажности;

•    вычисление ТНС - индекса;

•    цифровая индикация измеряемой температуры и влажности, вычисляемого ТНС-индекса, параметров настройки (по вызову); редакция параметров настройки.

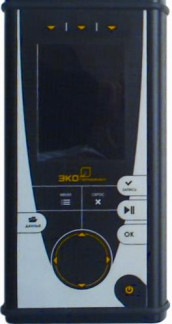

Общий вид Измерителей микроклимата «ЭкоТерма-1» приведен на рис. 1.

Программное обеспечение

Программное обеспечение, установленное на встроенный сигнальный процессор, по структуре является целостным, выполняет функции управления режимами работы, математической обработки и представления измерительной информации.

Интерфейс пользователя реализован через нажатия клавиш клавиатуры ИБ и визуализацию данных и состояний прибора на индикаторе ИБ.

Коммуникационный интерфейс между метрологически значимым встроенным программным обеспечением и внешними устройствами отсутствует.

Загрузка или обновление встроенного программного обеспечения выполняются в заводских условиях путем генерации зашифрованного загрузочного кода и индивидуального ключа секретности их записи в ПЗУ и хэширования; при этом соблюдаются все меры по сохранению защиты и идентификации ПО.

Программное обеспечение и результаты измерений хранятся в энергонезависимом запоминающем устройстве.

Подлинность загруженного ПО определяется автоматически при включении в результате процедуры проверки уникального внутреннего идентификационного номера и дешифровки с использованием уникального ключа секретности. Результатом проверки является функционирование прибора и индикация параметров идентификации ПО.

Параметры программного обеспечения, определяющие метрологические характеристики, инкапсулированы в программный код и защищаются вместе с ним.

Идентификационные данные программного обеспечения.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.

Технические характеристики

Метрологические и технические характеристики Измерителей микроклимата «ЭкоТерма-1» приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус измерителей микроклимата «ЭкоТерма-1» в виде голографической наклейки.

Комплектность

Основной комплект поставки включает:

•    микропроцессорный измеритель микроклимата в комплекте;

•    элементы питания (4 шт) 1,5 В;

•    Руководство по эксплуатации;

•    Методика поверки.

Поверка

осуществляется по документу МП РТ 1538-2011 «Измерители микроклимата «Экотерма-1. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 04 октября 2011 года.

Для поверки «ЭкоТерма-1» используются следующие основные средства поверки:

-    измеритель-регулятор температуры прецизионный МИТ-8.10, Предел допускаемой основной абсолютной погрешности в эквиваленте ПТС-10М ±(0,008+10-5 • Itl) °С, для термоэлектрических преобразователей ±(0,15) °С;

-    термометр сопротивления платиновый эталонный ПТС-10М, диапазон измерений от -200 до 420 °С, 2-й разряд;

-    измеритель комбинированный Testo-645 (зонд 0636.9741) диапазон измерений (0...100)% отн. влажности, абсолютная погрешность ±1,0% отн. влажности.

Сведения о методах измерений

Методики измерений приведены в руководстве по эксплуатации.

Нормативные документы, устанавливающие требования к измерителям микроклимата «ЭкоТерма-1».

1.    ГОСТ 8.547 «ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов»;

2.    ГОСТ 8.558 «ГСИ Государственная поверочная схема для средств измерений температуры».

Рекомендации к применению

- при выполнении работ по обеспечению безопасных условий и охраны труда, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
