Системы внутриреакторных измерений геометрических параметров канальных реакторов ИСТК-5М, 49003-12

Назначение

Система ИСТК-5М предназначена для измерения геометрических параметров ячеек и установленных в ячейки каналов канальных реакторов.

Описание

Система состоит из следующих основных узлов: измерительный зонд, автономное спус-ко-подъемное устройство (АСПУ) и измерительно-управляющий блок. Измерительный зонд включает в себя блок первичных преобразователей диаметромера, инклинометра и толщиномера. АСПУ включает в себя датчик высотного перемещения зонда.

Измерение выполняется в процессе вертикального перемещения измерительного зонда вдоль оси ячейки реактора. В качестве устройства перемещения измерительного зонда может использоваться либо АСПУ, либо подъемный кран. Высотное положение измерительного зонда измеряется только при использовании АСПУ.

Система ИСТК-5М позволяет измерять следующие параметры:

•    внутренний диаметр отверстия ячейки (или установленного канала)

•    зенитный угол наклона оси ячейки (или установленного канала)

•    толщину стенки трубы канала

•    высотное перемещение измерительного зонда

Принцип действия диаметромера заключается в измерении расстояния между подпружиненными щупами, непосредственно контактирующими с поверхностью измеряемого объекта.

В состав зонда входят 4 датчика диаметромеров, расположенные в двух взаимноперпендикулярных плоскостях, на двух ярусах.

Измерения толщины стенки проводятся ультразвуковым методом, для выполнения измерений зонд должен работать в водной среде. В состав зонда входят 4 датчика толщиномера, расположенные по окружности через 90° в тех же плоскостях, что и датчики диаметромеров.

Для измерения зенитного угла оси (ячейки или установленного канала) используется инклинометр. Измерение угла выполняется в двух взаимно-перпендикулярных плоскостях, совпадающих с плоскостями диаметромера.

В состав зонда 8ЦЛ входит электромагнитный датчик наличия металла, показывающий наличие металлических конструкций за стенкой трубы канала, который используется для измерения расстояния (по высоте) между металлоконструкциями.

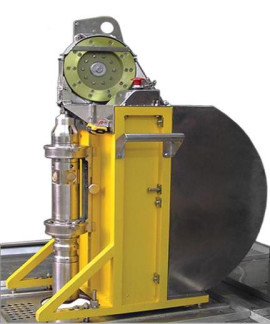

Автономное спуско-подъемное устройство предназначено для доставки измерительного зонда к объекту измерения (ячейка реактора или установленный в ячейке канал). АСПУ обеспечивает равномерное перемещение зонда снизу вверх для выполнения измерений. Счетчик высотных координат в составе АСПУ обеспечивает измерение высотного перемещение зонда.

Измерительно-управляющий блок предназначен для опроса датчиков измерительного зонда и управления работой АСПУ.

Управление системой осуществляется дистанционно с использованием персонального компьютера. Подключение ИУБ к компьютеру возможно как с использованием кабеля, так и с использованием беспроводной связи.

Исполнение измерительного зонда отличается в зависимости от измеряемого объекта (ячейка или установленный в ячейку канал) и используемого устройства перемещения (подъемный кран или АСПУ):

Метрологические характеристики ИСТК-5М

* измеряется только при использовании автономного спуско-подъемного устройства (АСПУ) Идентификационные данные программного обеспечения_

Программное обеспечение соответствует уровню защиты А.

Знак утверждения типа

Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Компоненты ИСТК-5М могут поставляться как в комплекте, так и по отдельности.

Поверка

осуществляется в соответствии с документом МП ТИнТ-15-2011 «Система внутриреакторных измерений геометрических параметров канальных реакторов ИСТК-5М. Методика поверки», утвержденным ГЦИ СИ ООО «ТестИнТех» в октябре 2011 г.

Основными средствами поверки являются:

•    Эталонные кольца 4-го разряда по МИ 2060-90

•    Оптический квадрант КО-10 по ГОСТ 14967-80 или синусная линейка типа ЛС или ЛСО длиной 500 мм 2-го класса по ГОСТ 4046-80

•    Мера толщины многозначная типа СОП-Т1 по госреестру № 29917-05

•    Лента измерительная 3-го разряда по МИ 2060-90

•    Штангенрейсмас ШР-300-0,01 по ГОСТ 164-90

Сведения о методах измерений

•    «Методика (метод) измерений геометрических параметров ТК и КСУЗ реакторов РБМК-1000» ШФВИ.ИСТК-5М.00 МИ

•    «Методика (метод) измерений геометрических параметров ячеек реактора ЭГП-6» ШФВИ.ИСТК-5М.01 МИ

Нормативные и технические документы, устанавливающие требования к Системе для внутриреакторных измерений геометрических параметров канальных реакторов ИСТК-5М

1.    Технические условия ШФВИ.ИСТК-5М.00 ТУ

2.    Техническая документация ООО «Пролог» г. Обнинск

3.    МИ 2060-90 Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6...50 м и длин волн в диапазоне 0,2.50 мкм

4.    МИ 8.016-81 Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
