| Номер в госреестре | 49012-12 |
| Наименование СИ | Трансформаторы комбинированные |
| Обозначение типа СИ | KOTEF 245 |
| Изготовитель | "AREVA T&D Messwandler GmbH", Германия |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы комбинированные KOTEF 245 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.

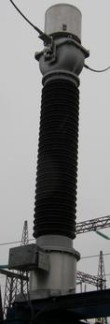

Конструктивно трансформатор комбинированный KOTEF 245 представляет собой совмещенный в одной конструкции трансформатор тока, расположенный наверху изоляционной колонны и трансформатор напряжения, размещенный в баке в основании трансформатора.
Обмотки изолированы бумажно-масляной изоляцией и помещены в заполненный маслом объем. Наверху фарфоровой покрышки расположена головка из легированного алюминия с маслорасширителем и масляным затвором. Заземляемый вывод первичной обмотки и выводы вторичных обмоток находятся в клеммной коробке, помещенной внизу на баке трансформатора.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Для трансформатора тока | |
| Номинальное напряжение трансформатора ином, кВ | 220 |
| Наибольшее рабочее напряжение, кВ | 252 |
| Номинальное значение силы первичного тока, А | 600;1000; 1200 |
| Номинальное значение силы вторичного тока, А | 1; 5 |
| Номинальная частота переменного тока, Гц | 50 |
| Класс точности вторичной обмотки для измерений и учета | 0,2S; 0,5 |
| Класс точности вторичной обмотки для защиты | 10Р |
| Номинальная вторичная нагрузка обмотки для измерений и учета с коэффициентом мощности cos ф2 = 0,8, В-А, | 50; 100 |
| Номинальная вторичная нагрузка вторичной обмотки для защиты с коэффициентом мощности cos ф2 = 0,8, В-А, | 60 |
| Номинальный коэффициент безопасности вторичных обмоток для измерений и учета, не более | 5 |
| Номинальная предельная кратность вторичной обмотки для защиты, не менее | 20 |
| Для трансформатора напряжения | |
| Номинальное напряжение первичной обмотки, кВ | 154/V3 |
| Номинальное напряжение основной вторичной обмотки, В | 100/V3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100 |
| Класс точности основной вторичной обмотки | 0,2 |
| Класс точности дополнительной вторичной обмотки | 3Р |
| Номинальная мощность основной вторичной обмотки, В-А | 100 |
| Номинальная мощность дополнительной вторичной обмотки, В • А, | 1000 |
| Схема и группа соединения обмоток | 1/1/1-0-0 |
| Номинальная частота переменного тока, Гц | 50 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 |
| Габаритные размеры, мм, (длинахширинахвысота) | 930x720x4080 |
| Масса трансформатора, не более, кг | 1294 |
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Таблица 2 - Комплектность
| № п/п | Наименование изделия |
| 1 | Трансформатор комбинированный KOTEF 245. Зав. №№ 475036 - 475110 |
| 2 | Паспорт |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки» и ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки: регулируемый источник тока РИТ-5000 (диапазон выходного тока от 2 до 5000 А), трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05), прибор сравнения КНТ-03 (пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200;
2000) мин., пределы основной абсолютной погрешности ± (0,001 ± 0,03 •А) %, ± (0,1 ± 0,05 •А) мин.), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4 %); делитель напряжения ДН-160пт (пределы допускаемой основной погрешности по напряжению + 0,1 %); измеритель многофункциональный характеристик переменного тока Ресурс-иР2-ПТ (пределы допускаемой основной погрешности по напряжению + 0,05 %).
Сведений нет.
Нормативные и технические документы, устанавливающие требования к трансформаторам комбинированным KOTEF 245
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
Техническая документация фирмы-изготовителя.
- «осуществлении торговли и товарообменных операций...»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
| Зарегистрировано поверок | 56 |
| Поверителей | 2 |
| Актуальность данных | 18.09.2024 |
