| Номер в госреестре | 49015-12 |
| Наименование СИ | Весы автомобильные для статического взвешивания |
| Обозначение типа СИ | АМВ-60 Караван |
| Изготовитель | ООО "ИнтерВес", г.Новосибирск |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Весы АМВ-60 Караван предназначены для статического взвешивания автомобилей, прицепов, полуприцепов и автопоездов из них.
Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодат-чиков преобразуются в цифровые при помощи вторичного преобразователя и результат взвешивания в единицах массы отображается на цифровом табло последнего.
Весы состоят из грузоприемного устройства (ГПУ) с весоизмерительными тензорези-сторными датчиками С16АС3 (пр-во ф. "Hottinger Baldwin Messtechnik GmbH", Германия, Госреестр № 20784-09) и прибора весоизмерительного WE2110 (пр-во ф. «Hottinger Baldwin Messtechnik (GmbH)», Германия, госреестр №20785-07). ГПУ имеет модульную конструкцию в составе 4-х модулей. Каждый модуль выполнен в виде двух жестко закрепленных поперечными балками низкопрофильных платформ. Один из модулей опирается на четыре тензодат-чика, а каждый последующий - на два датчика. Для въезда транспортного средства на ГПУ предусмотрены пандусы.
| * I » | |||
| • • - ■ ^ | |||
| • ■ N. ■ ■' -т». ■ - - |

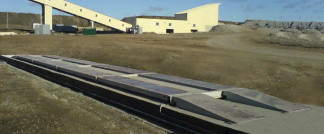

Рис. 1 Общий вид весов
Преобразователь WE2110 имеет встроенное программное обеспечение (далее ПО), которое идентифицируется по номеру версии ПО. Влияние ПО на метрологические характеристики весов не превышает допустимых значений. Метрологически значимое ПО может быть изменено только в режиме настроек весов, доступ в который пломбируется.
Пломба ставится на винт безопасности на лицевой панели WE2110 справа от вспомогательной клавиатуры.
винт безопасности
Рис. 2 Схема пломбировки WE2110
Доступ к меню настроек весов контролируется системой паролей. Идентификационные данные программного обеспечения (ПО)
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Встроенное ПО вторичного преобразователя WE2110 | WE2110 | F54i | Отсутствует, исполняемый код недоступен | — |
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Максимальная нагрузка (Max), т...................................................
60 0,4 ..20 ..20
Минимальная нагрузка (Min), т....................................................
Поверочное деление (е), кг.........................................................
Действительная цена деления (d), кг..............................................
Пределы допускаемой погрешности при поверке приведены в таблице 1 Таблица 1
| Интервалы взвешивания, т | Пределы допускаемой погрешности при поверке, кг |
| от 0,4 до 10 включ. | ± 10 |
| свыше 10 до 40 включ. | ± 20 |
| свыше 40 до 60 включ. | ± 30 |
Пределы допускаемой погрешности устройства установки на нуль...........................±0,25 е
Габаритные размеры весов (длина х ширина х высота) не более, мм.............24650х3200х265
Масса весов, т................................................................................................11,53
7
.от минус 50 до + 50°С . от минус 10 до + 40° С
........................187.242
......................49.51
............................10
..........................0,92
............................10
Диапазон рабочих температур:
- ГПУ весов.............................................
- вторичного преобразователя WE2110..........
Электрическое питание весов:
- напряжение, В....................................
- частота, Гц.........................................
Потребляемая мощность не более, ВА...................
Вероятность безотказной работы весов за 2000 часов Средний срок службы весов не менее, лет..............
Знак утверждения типа наносится фотохимическим способом или гравировкой на маркировочную табличку, закрепленную на боковой стенке блока вторичного преобразователя, и на титульный лист Руководства по эксплуатации типографским способом.
| Наименование | Количество | |
| 1 | Весы АМВ-60 Караван №01243 в сборе | 1 комплект |
| 2 | Руководство по эксплуатации весов ИВПС.404432.243 РЭ | 1 экз. |
| 3 | Паспорт ИВПС.404432.243 ПС | 1 экз. |
| 4 | Руководство по эксплуатации WE2110 | 1 экз. |
| 5 | Методика поверки весов | 1 экз. |
осуществляется по документу МП 49015-12 «Весы автомобильные для статического взвешивания АМВ-60 Караван №01243. Методика поверки», утвержденному ФГУП «СНИИМ» 10.11.2011 г. Основное поверочное оборудование: гири класса точности М1 по ГОСТ 73282001.
Нормативные и технические документы, устанавливающие требования к весам автомобильным для статического взвешивания АМВ-60 Караван №01243
1 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерения массы»;
2 Техническая документация ООО «ИнтерВес»» г. Новосибирск.
Осуществление торговли и товарообменных операций, выполнение государственных учетных операций.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
