Приборы цифровые электроизмерительные PA194I, PA195I, PZ194U, PZ195U, PD194UI, 49018-12

Модификация прибора

Идентификационное наименование ПО

Номер

версии

ПО

Цифровой идентиф икатор ПО

Алгоритм вычисления цифрового идентификатора ПО

PА194(5)I-□□l,

PZ194(5)U-DD1,

U/I-5K1

115A

E2B57DE9

CRC32

PА194(5)I-□□Y1,

PZ194(5)U-^Y1,

U/I-9KY1

103A

600EC213

CRC32

PА194I-□□4,

PZ194U-^4,

U/I-9K4

10CB

EC72E440

CRC32

PА194I-□□Y3,

PZ194U-^Y3,

U/I-9KY3

103B

C93DBE15

CRC32

PА194(5)I-DK1B,

PZ194(5)U-DK1B

U/I-DK1B

1000

A5FZC894

CRC32

PА194(5)I-□S1J(K)

PZ194(5)U-^S1J(K)

U/I-2S1T

510B

2B58E426

CRC32

PА194I-□S4J(K)

PZ194U-^S4J(K)

U/I-2S4T

512A

C5131698

CRC32

PА194(5)I-□□1T,

PZ194(5)U-^1T,

U/I-2K1A

114A

979BF936

CRC32

PА194(5)I-□□4T,

PZ194(5)U-^4T

U/I-2K4A

114A

CFBDF22D

CRC32

PD194UI-^4T

UI-2K4A

114A

C37D29A1

CRC32

Код типа индикатора:

1 - однострочный светодиодный индикатор;

4    - трехстрочный светодиодный индикатор;

5    - однострочный светодиодный индикатор (переключение

между тремя каналами измерения);

Y - жидкокристаллический индикатор.

Код модификации:

X - базовая модель, нет дополнительных входов и выходов;

K - дополнительно один порт RS-485 и до трех аналоговых выходов;

S - дополнительно один порт RS-485, до четырех дискретных входов и до трех релейных выходов.

Код размеров лицевой панели (ширина х высота), мм:

1 - 158x78; 2 - 120x120;

3 - 83x83; 4 - 123x63;

5 - 96x48; 9 - 96x96;

A - 74x74; D - 48x48.

Код дополнительных функций:

T - серия Т.

Код типа индикатора:

4 - трехстрочный светодиодный индикатор.

Код модификации:

K - один порт RS-485 два или три аналоговых выхода;

S - один порт RS-485, четыре дискретных входа и три релейных выхода.

Код размеров лицевой панели (ширина х высота), мм:

2 - 120x120;

9 - 96x96.

Параметр

Значение

Номинальное значение силы переменного тока для PA194I, !н:

-    мА

-    А

100; 200; 500; 1000; 2000 (1)

1; 2; 5 (1)

Номинальное значение силы постоянного тока для PA195I прямого включения, !н:

-    мА

-    А

5; 10; 20; 50; 100; 200; 500; 1000; 2000 (1)

1; 2; 5 (1) (2)

Номинальное входное напряжение модификации амперметра PA195I, предназначенной для измерения силы постоянного тока более 5 А с использованием внешнего шунта, ^, мВ

75; 100; 150

Диапазон измеряемого входного сигнала:

-    для PA194I

-    для PA195I прямого включения

-    для PA195I, работающих с внешним шунтом (2)

(0,005...1,2)-!н ± (0,005...1,2)-!н или (0,005.. .1,2)-^ (3)

± (0,005.1,2)^н или (0,005.. .1,2)-^ (3)

Параметр

Значение

Диапазон силы тока входного сигнала в режиме измерения частоты (PA194I)

(0,3...1,2)Тн

Диапазон частот основной гармоники входного сигнала (PA194I), Гц

от 45 до 65

Допустимая кратковременная перегрузка на измерительном входе:

-    для PА194(5)I-□□□, PА194(5)I-□□Y□,

PА194I-□□□ B(J,K), PА195I-□□□T

-    для PА194I-□□□T

10Тн в течение 5 с По табл. 3

Количество каналов измерения

1 или 3 (3)

Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В

от 80 до 270

Мощность, потребляемая от источника питания, не более, ВА:

-    для PА194(5)I-□□□, PА194(5)I-□□Y□, PА194I-□□□B(J,K)

-    для PА194(5)I-□□□T

4

5

У словия эксплуатации для приборов со светодиодным индикатором:

-    температура окружающего воздуха, °С

-    относительная влажность, %

от минус 40 до 70 или

(3)

от минус 10 до 55 w 93 при 35 °С

Условия эксплуатации для приборов с ЖК-индикатором:

-    температура окружающего воздуха, °С

-    относительная влажность, %

от минус 10 до 55 93 при 35 °С

Средняя наработка на отказ, ч

200000

Средний срок службы, лет

25

Примечания:

(1)    Номинальное значение выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением (не ниже меньшего и не выше большего из перечисленных).

(2)    Для измерения силы постоянного тока больше 5 А используется модификация амперметра PA195I, работающая с внешним шунтом.

(3)    Варианты исполнения.

Кратность тока (1)

Число

перегрузок

Длительность каждой перегрузки, с

Интервал между двумя перегрузками, с

7

2

15

60

10

5

3

2,5

Примечание

(1) Кратность тока относительно номинального значения. Например, кратность 10 означает

ток перегрузки

10-!н.

Параметр

Значение

Номинальное значение напряжения переменного тока (PZ194U), ин, В

50; 100; 220; 380; 500 (1)

Номинальное значение напряжения постоянного тока (PZ195U), ин:

-    мВ

-    В

100; 200; 500; 1000; 2000 (1)

1; 2; 5; 10; 20; 50; 100; 200; 300; 500 (1) (2)

Номинальный входной ток модификации вольтметра PZ195U, работающей с добавочным сопротивлением (2), 1н, мА

5

Диапазон измеряемого входного сигнала:

-    для PZ194U-QQQ, PZ194U-QQYQ,

PZ194U-QQQB(J,K), PZ194U-QQQT

-    для PZ195U прямого включения

-    для PZ195U, работающего с добавочным сопротивлением (2)

(0,05.. .1,2)-^

± (0,005.1,2)^н ил и (0,005.. .1,2)u (3)

± (0,005...1,2)Тн или (0,005...1,2)-1н (3)

Диапазон напряжения входного сигнала в режиме измерения частоты (PZ194U)

(0,3...1,2)•Uн

Диапазон частот основной гармоники входного сигнала (PZ194U), Гц

от 45 до 65

Допустимая кратковременная перегрузка на измерительном входе:

-    для PZ194(5)u-QQQ, PZ194(5)U-QQYQ,

PZ 194(5)U-QQQ J(K,B)

-    для PZ194(5)U-QQQT

2-U в течение 10 с 2-U в течение 60 с

Количество каналов измерения

1 или 3 (3)

Схема подключения 3-канального вольтметра переменного тока (PZ194U)

3-фазная 3-проводная или 3-фазная 4-проводная (4)

Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В

от 80 до 270

Мощность, потребляемая от источника питания, не более, ВА:

-    для PZ194(5)U-QQQ, PZ194(5)U-QQYQ,

PZ 194(5)U-QQQB(J,K)

-    для PZ194(5)U-QQQT

4

5

У словия эксплуатации для приборов со светодиодным индикатором:

-    температура окружающего воздуха, °С

-    относительная влажность, %

от минус 40 до 70 или

(3)

от минус 10 до 55 w 93 при 35 °С

Условия эксплуатации для приборов с ЖК-индикатором:

-    температура окружающего воздуха, °С

-    относительная влажность, %

от минус 10 до 55 93 при 35 °С

Средняя наработка на отказ, ч

200000

Средний срок службы, лет

25

Примечания:

(1)    Номинальное значение выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением (не ниже меньшего и не выше большего из перечисленных).

(2)    Для измерения напряжений постоянного тока больше 500 В используется модификация вольтметра PZ195U, работающая с внешним добавочным сопротивлением.

(3)    Варианты исполнения.

(4)    Варианты схемы подключения PZ194U-QQQ, PZ194U-QQYQ и PZ194(5)U-QQQB(J,K) выбираются при заказе. Вольтметры PZ194U-QQQT допускают подключение по любой из указанных схем.

Параметр

Значение

Номинальное значение силы переменного тока, 1н:

-    мА

-    А

100; 200; 500; 1000; 2000 (1)

1; 2; 5 (1)

Номинальное значение напряжения переменного тока, Uh, В

50; 100; 220; 380; 500 (1)

Диапазон измеряемой силы тока

(0,005...1,2) 1н

Диапазон измеряемого напряжения

(0,05...1,2)-Uh

Диапазон входного напряжения в режиме измерения частоты

(0,3...1,2)-Uh

Диапазон частот основной гармоники входного сигнала, Гц

от 45 до 65

Допустимая кратковременная перегрузка:

-    на измерительных входах тока

-    на измерительных входах напряжения

По табл. 3 2Uh в течение 60 с

Количество каналов измерения:

-    напряжения

-    тока

3

3

Схема подключения каналов измерения напряжения

3-фазная 3-проводная или 3-фазная 4-проводная (2)

Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В

от 80 до 270

Мощность, потребляемая от источника питания, не более, ВА

5

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность, %

от минус 40 до 70 или

(3)

от минус 10 до 55 w 93 при 35 °С

Средняя наработка на отказ, ч

200000

Средний срок службы, лет

25

Примечания:

(1)    Номинальное значение выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением (не ниже меньшего и не выше большего из перечисленных).

(2)    Приборы допускают подключение по любой из указанных схем.

(3)    Варианты исполнения.

Параметр

Значение

Пределы допускаемой основной приведенной погрешности из-мерения(1) силы тока и напряжения, %:

-    для модификаций класса точности 0,2

-    для модификаций класса точности 0,5

± 0,2 ± 0,5

Пределы допускаемой дополнительной приведенной погрешно-сти(1) измерения силы тока и напряжения, вызванной отклонением температуры от нормальной (20±5 °С), в диапазоне рабочих температур, %, на каждые 10 °С:

-    для модификаций класса точности 0,2

-    для модификаций класса точности 0,5

± 0,1 ± 0,2

Параметр

Значение

Пределы допускаемой дополнительной приведенной погрешности измерения(1) силы тока и напряжения при повышенной влажности 93% при температуре 35 °С, %:

-    для модификаций класса точности 0,2

-    для модификаций класса точности 0,5

± 0,2 ± 0,5

Пределы допускаемой дополнительной приведенной погрешно-сти(1) измерения силы тока и напряжения(2) под влиянием гармоник входного сигнала от второй до 15-й, %:

-    для PA194I-DDD, PA194I-DDYD, PA 194I-□□□B(J,K), PZ194U-DDD, PZ194U-^Y^, PZ194U-^^^B(J,K), PZ194U-□ □□T при коэффициенте несинусоидальности входного сигнала от 5% до 30%

-    PD194UI-^^^T при коэффициенте несинусоидальности входного напряжения от 5% до 30% и тока от 5% до 40%

-    для PA194I-^^^T при коэффициенте несинусоидальности входного тока от 5% до 40%

± 0,5 ± 0,5 ± 0,5

Пределы основной и дополнительных погрешностей срабатывания релейного выхода в режиме сигнализации по току или напряжению

Не превышают пределов соответствующих погрешностей измерения тока или напряжения

Примечания:

(1)    При расчете приведенной погрешности тока (напряжения) за нормирующее значение принимается конечное значение диапазона показаний прибора, равное 1,2 номинального значения показания.

(2)    Для приборов как класса точности 0,2, так и 0,5.

Параметр

Значение

Пределы допускаемой основной абсолютной погрешности измерения частоты, Гц:

-    для PА194I-□□□T, PZ194U-^OT, PD194UI-^OT

-    для PА194I-□□□, PА194I-□□Y□, PA194I-^^^B(J,K), PZ194U-^^, PZ194U-^Y^, PZ194U-^^^B(J,K)

± 0,05 ± 0,1

Пределы допускаемой дополнительной абсолютной погрешности измерения частоты, вызванной отклонением температуры от нормальной (20±5 °С), в диапазоне рабочих температур:

-    для PА194I-□□□T, PZ194U-^^^T, Гц, на каждые 10 °С

-    для PА194I-□□□, PА194I-□□Y□, PA194I-^^^B(J,K), PZ194U-^^, PZ194U-^Y^, PZ194U-^^^B(J,K), Гц

± 0,01 ± 0,1

Пределы допускаемой дополнительной погрешности измерения частоты при повышенной влажности 93% при температуре 35 °С, Гц:

-    для PА194I-□□□T, PZ194U-^OT

-    для PА194I-□□□, PА194I-□□Y□, PA194I-^^^B(J,K), PZ194U-^^, PZ194U-^Y^, PZ194U-^^^B(J,K)

± 0,05 ± 0,1

Пределы основной и дополнительных абсолютных погрешностей срабатывания релейного выхода в режиме сигнализации по частоте

Не превышают пределов соответствующих погрешностей измерения частоты

Параметр

Значение

Пределы допускаемой основной приведенной погрешности(1) преобразования тока и напряжения, %

± 0,5

Пределы дополнительных погрешностей преобразования тока и напряжения под влиянием температуры, влажности, гармоник

Равны пределам соответствующих дополнительных погрешностей, указанных в табл. 6, для модификаций класса точности 0,5

Примечание:

(1) При расчете приведенной погрешности за нормирующее значение принимается величина 5 мА для аналогового выхода типа 0-5 мА, ±5 мА; величина 20 мА - для аналогового выхода типа 4-20 мА, 4-12-20 мА, 0-20 мА; величина 5 В - для аналогового выхода типа 0-5 В, 1-5 В; величина 10 В - для аналогового выхода типа 0-10 В.

Код размеров

Модификации

Г абаритные размеры (ширина х высота х длина), мм

Масса, кг, не более

1

2

3

4

2

Pm9^-2X^

Pm9^-2KD

Pm9^-2XY^

Pm9^-2KY^

Prn9^-2xrn

Pm9^-2K1T

120x120x69,5

0,55

Pm9^-2S^

120x120x119,5

Prn9^-2srn

Pm9^-2K4T

120x120x90

9

Pm9^-9X^

Pm9^-9KD

Pm9^-9XY^

Pm9^-9KY^

Prn9^-9Srn

Pm9^-9S^K

96x96x84,5

0,41

Pm9^-9XOT

96x96x90

Pm9^-9KHT

Pm9^-9SOT

96x96x119,5

1

Prn9^-1X^

Pm9^-1KD

Pm9^-1XY^

Pm9^-1KY^

Prn9^-1S^

158x78x84,5

0,52

1

2

3

4

3

Prn9^-3X^

Pm9^-3KD

83x83x84,5

0,31

Prn9^-3xrn

83x83x77

Prn9^-3KHT

83x83x99

4

Pm9^-4X^

Pm9^-4KD

Pm9^-4S^

123x123x101

0,4

5

Pm9^-5X^

Pm9^-5KD

Pm9^-5XY^

P^19^^-5KY^

96x48x125

0,34

P^19^^-5X^T

96x48x77

P^19^^-5K^T

96x48x90

A

P^19^^-AX^

Pm9^-AK^

P^19^^-AXY^

P^19^^-AKY^

74x74x84,5

0,27

P^19^^-AX^T

74x74x84,5

P^19^^-AK^T

74x74x99

D

Pm9^-DX^

P^19^^-DK^

P^19^^-DXY^

P^19^^-DKY^

P^19^^-DK^B

48x48x96

0,14

P^19^^-DX^T

P^19^^-DK^T

48x48x93

Код размеров

Модификации

Г абаритные размеры (ширина x высота x длина), мм

Масса, кг, не более

2

PD194UI-2K4T

PD194UI-2S4T

120x120x90

0,55

9

PD194UI-9K4T

PD194UI-9S4T

96x96x119,5

0,47

Характеристика

Соответствие приборов нормативному документу

Механическая устойчивость и прочность

Прочность при транспортировании

Соответствует ГОСТ 22261-94, п. 4.9.9, п. 7.34

У стойчивость к синусоидальной вибрации

Соответствует группе механического исполнения М13 по ГОСТ 17516.1-90, п. 2

Устойчивость к землетрясению

До 8 баллов по шкале MSK-64 согласно ГОСТ 17516.1-90, Приложение 6, для группы М13, для встроенных элементов, уровень установки 0-10 м над нулевой отметкой

Безопасность и защита

Электрическая безопасность

Соответствует ГОСТ Р 52319-2005

Пожарная безопасность

Соответствует НПБ 247-97, п. 2.9, п. 2.29, 2.31

Характеристика

Соответствие приборов нормативному документу

Степень защиты прибора P□ 19□ I(U,UI)-□□□ T (1):

-    обеспеченная передней панелью

-    обеспеченная корпусом

Код степени защиты по ГОСТ 14254-96:

IP66

IP40

Электромагнитная совместимость

Электромагнитная совместимость (помехоустойчивость и помехоэмиссия)

Соответствует ГОСТ Р 51522-99

Примечание

(1) Приборы серии Т.

Наименование

Количество

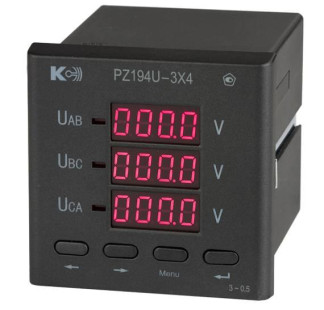

Прибор цифровой электроизмерительный PA194I, PA195I, PZ194U, PZ195U или PD194UI

1 шт.

Руководство по эксплуатации

1 шт.

Методика поверки

1 шт.

Паспорт

1 шт.

Тип

прибора

Наименование воспроизводимой величины

Предел (диапазон) воспроизведения (измерения)

Пределы допускаемой абсолютной погрешности

1

2

3

4

Калибратор универсальный Fluke 5520А

Сила

постоянного

тока

0 - 3,29999 мА 0 - 32,9999 мА 0 - 329,999 мА 0 - 1,09999 А 0 - 10,9999 А

± (0,0110-2I + 0,05 мкА) ± (0,0110-2I + 0,25 мкА) ± (0,0110-2I + 25 мкА) ± (0,02 10-2I + 4 мкА)

± (0,05 • 10-2I + 440 мкА)

Сила

переменного

тока

3,2999 мА

32.999    мА

329.999    мА 2,99999 А

20 Гц - 1 кГц

± (0,110-2I + 0,15 мкА) ± (0,04 10-2I + 2 мкА) ± (0,04 • 10-2I + 20 мкА) ± (0,06 10-2I + 100 мкА)

3 - 10,9999 А

45 Гц - 100 Гц

± (0,0610-2I + 2 мА)

Частота

от 0,01 Гц до 2 МГц

± (2,5 10-6F + 5 мкГц)

1

2

3

4

Калибратор универсальный Fluke 5520А

Напряжение

постоянного

тока

0 - 3,299999 В 0 - 32,99999 В 30 - 329,9999 В 100 - 1000,000 В

± (0,0011 10-2U + 2 мкВ) ± (0,0012- 10-2U + 20 мкВ) ± (0,001810-2U + 0,15 мВ) ± (0,001810-2U + 1,5 мВ)

Напряжение

переменного

тока

1,0 - 32,999 мВ 33 - 329,999 мВ 0,33 - 3,29999 В 3,3 - 32,9999 В 33 - 329,999 В

45 Гц - 20 кГц

± (0,0210-2U + 5,9 мкВ)

± (0,01610-2U + 8,2 мкВ) ± (0,01910-2U + 59,3 мкВ) ± (0,024 10-2 U + 593,9 мкВ) ± (0,025 10-2 U + 5940 мкВ) ± (0,03 10-2U + 10200 мкв)

330 - 1020 В

45 Гц - 10 кГц

Мультиметр

34401А

Сила

постоянного

тока

100 мА

± (0,05 • 10-2I + 0,002-мА)

Напряжение

постоянного

тока

100 В

± (0,0045 10-2 U + 0,0006 В)

Примечания:

1.    I - значение воспроизводимой (измеряемой) силы тока;

2.    U - значение воспроизводимого (измеряемого) напряжения;

3.    F - значение воспроизводимой частоты.
