Установки поверочные УПСЖ-АТ, 49020-12

Назначение

Установки поверочные УПСЖ-АТ предназначены для воспроизведения расхода жидкости.

Описание

Принцип действия установок основан на воспроизведении расхода рабочей жидкости при помощи насосов и измерении массы или объема этой жидкости весоизмерительным устройством или эталонным расходомером.

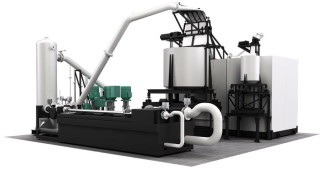

Установки состоят из эталонных средств измерений, накопительного резервуара, системы подготовки и подачи измеряемой среды, измерительного участка и системы управления, сбора и обработки данных.

В качестве эталонных средств измерений в составе установки применяются весы электронные K (номер Госреестра 45158-10), счетчики-расходомеры массовые Micro Motion (номер Госреестра 45115-10), расходомеры электромагнитные Promag (номер Госреестра 14589-09), расходомеры-счетчики электромагнитные «SITRANS F M» (номер Госреестра 35024-07).

Система управления, сбора и обработки данных состоит из силового шкафа, персонального компьютера с программным обеспечением и контроллера. Контроллер в автоматическом режиме управляет исполнительными механизмами установки, собирает и обрабатывает информацию от поверяемых расходомеров и различных устройств, входящих в состав установки.

Поверямый расходомер устанавливается в измерительный участок системы, состоящий из зажимных устройств, запорной арматуры, датчиков давления и температуры. Рабочая жидкость подается насосом из накопительного резервуара в рабочий контур, проходит через блок эталонных расходомеров и измерительный участок. Далее, в зависимости от типа поверяемого прибора, рабочая жидкость направляется обратно в накопительный резервуар или через устройство переключения потока, на весоизмерительное устройство. Система управления, сбора и обработки данных в автоматическом режиме сравнивает полученные показания поверяемого прибора и эталонного расходомера или весоизмерительного устройства.

Установки поверочные УПСЖ-АТ маркируется следующим образом:

1    - наименование;

2    - максимальный воспроизводимый расход, м3/ч;

Программное обеспечение установок поверочных УПСЖ-АТ выносное.

Функции программного обеспечения: управление и синхронизация измерительных каналов, расчет расхода по измеренным данным, ведение архивов данных и архива вмешательств, формирование протоколов, вывод мгновенных и осредненных данных по всем каналам, обеспечение диагностики.

Идентификационные данные программного обеспечения установок поверочных УПСЖ-АТ приведены в таблице:_

Уровень защиты программного обеспечения установок поверочных УПСЖ-АТ от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010.

В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).

Программное обеспечение не влияет на метрологические характеристики установок поверочных УПСЖ-АТ.

Технические характеристики

Диапазон воспроизводимых расходов, м3/ч (т/ч)    от 0,01 до 1500

Диаметр условного прохода поверяемых приборов, мм    от 15 до 300

Количество одновременно поверяемых приборов, шт., не более    8

Пределы допускаемой относительной погрешности установки при измерении массового расхода жидкости, %, равны

-    при использовании весовых устройств    ± 0,05

-    при использовании расходомеров-счетчиков массовых    ± 0,1 Пределы допускаемой относительной погрешности установки

при измерении объемного расхода жидкости, %, равны

-    при использовании весовых устройств    ± 0,055

-    при использовании расходомеров-счетчиков массовых    ± 0,15

-    при использовании расходомеров-счетчиков объемных    ± 0,25 Измеряемая среда - вода по ГОСТ Р 51232-98 или СанПиН 2.1.4.1074-2001 Температура измеряемой среды, оС от 15 до 35 Давление измеряемой среды, МПа от 0,4 до 1,0 Габаритные размеры, мм, не более 16000 х 16000 х 6000 Напряжение питания, В 380 ± 38/220 ±22 Частота, Гц 50 ± 2 Потребляемая мощность, кВт, не более 250

Условия эксплуатации:

-    температура окружающего воздуха, °С    от 15 до 25

-    относительная влажность окружающего воздуха, %    от 30 до 80

-    атмосферное давление, кПа    от 86 до 107 Средний срок службы установки, лет, не менее 10

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на установке, методом гравировки и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.

Комплектность

-    Установка поверочная УПСЖ-АТ

-    1 шт.;

-    1 экз.;

-    1 экз.

-    Руководство по эксплуатации

-    Методика поверки

Поверка

осуществляется по документу МП 49020-12 «Инструкция. ГСИ. Установки поверочные УПСЖ-АТ. Методика поверки», утвержденному ГЦИ СИ ФГУП ВНИИР 23.11.2011 г.

Средства поверки:

-    весы электронные К модели КА-50-2/Т фирмы «Metler-Toledo GmbH»;

-    набор гирь (1 кг - 10 кг) F1 по ГОСТ 7328-2001.

Допускается использование других средств поверки с техническими характеристиками не хуже, указанных выше.

Сведения о методах измерений

Методы измерений описаны в разделе «Методы измерений» руководства по эксплуатации установок поверочных УПСЖ-АТ.

Нормативные и технические документы, устанавливающие требования к установкам поверочным УПСЖ-АТ

1.    ГОСТ 8.145-75 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне 3 10-6 - 10 м3/с»;

2.    ГОСТ Р 8.142-03 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений массового расхода жидкости в диапазоне 1 10-3 - 2 103 кг/с»;

3.    Технические условия ТУ 4381-97304994-010-2011.

Рекомендации к применению

-    в качестве рабочих эталонов при проведении градуировки, поверки, калибровки и испытаний водосчетчиков, объемных и массовых расходомеров-счетчиков жидкости, а также трубопоршневых установок;

-    при проведении измерений, предусмотренных законодательством Российской Федерации

о техническом регулировании в части обязательных требований к измерениям, эталонам единиц величин, стандартным образцам и средствам измерений.
