| Номер в госреестре | 49021-12 |
| Наименование СИ | Установки поверочные |
| Обозначение типа СИ | CALIBRON серий S и O |
| Изготовитель | "Honeywell Enraf Americas, Inc.", США |
| Год регистрации | 2012 |
| Срок свидетельства | 23.01.2027 |
| МПИ (интервал между поверками) | 1 год - для передвижных (мобильных); 2 года - для стационарных |
| Описание типа | скачать |
| Методика поверки | скачать |
У становки поверочные CALIBRON серий S и О предназначены для измерения объема жидкости.
Принцип действия установок поверочных CALIBRON серий S и О (далее - установки) заключается в повторяющемся вытеснении известного объема жидкости из измерительного участка установок.
Установки состоят из следующих основных узлов: цилиндрического измерительного участка с известным значением вместимости, перемещающегося в измерительном участке уплотненного поршня с тарельчатым клапаном, оптических детекторов положения поршня, устройства возврата поршня с электроприводом и системы управления.
Установки и поверяемые (калибруемые) средства измерений соединяют последовательно. Через технологическую схему с установок и средств измерений устанавливают необходимое значение расхода жидкости. Устройство возврата поршня приводит поршень с открытым тарельчатым клапаном в исходное положение в начало измерительного участка. После этого устройство возврата поршня отсоединяется от узла поршня. Тарельчатый клапан закрывается и под воздействием напора рабочей жидкости поршень начинает перемещаться по участку. Перемещение поршня через измерительный участок установок приводит к последовательному срабатыванию оптических детекторов установок.
Установки применяются при поверке и калибровке преобразователей расхода, счетчиков жидкости и трубопоршневых поверочных установок 2-го разряда.
Методы поверки и калибровки средств измерений основаны на равенстве количеств жидкости, прошедшей через установки и через средства измерений, и на известном значении вместимости измерительного участка установок.

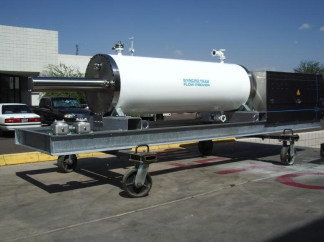

Установки выпускаются в стационарном и мобильном исполнении на полуприцепе. Установки устанавливаются на открытых площадках и в помещении (серия S), в прибрежной зоне, на морских платформах и судах (серия О). Материал изготовления установок поверочных CALIBRON серии S - сталь марки AISI 304, серии О - сталь марки AISI 316.
| Наименование характеристики | Значения характеристики | ||||||
| Обозначение модели | S-05, О-05 | S-15, О-15 | S-25, О-25 | S-35, О-35 | S-50, О-50 | S-85, О-85 | S-120, О-120 |
| Номинальное значение вместимости измерительного участка, дм3 | 18,9 | 75,7 | 75,7 | 94,6 | 151,4 | 283,9 | 454,2 |
| Диапазон расхода рабочей среды, м3/ч | от 0,095 до 114 | от 0,283 до 340 | от 0,473 до 568 | от 0,663 до 795 | от 0,854 до 1145 | от 1,657 до 1987 | от 2,318 до 2782 |
| Пределы допускаемой относительной погрешности установки при измерении объема, % | ± 0,05 | ||||||
| Среднее квадратическое отклонение случайной составляющей погрешности, %, не более | 0,015 | ||||||
| Максимальное избыточное давление рабочей среды, МПа | 10 | ||||||
| Параметры электропитания: - род тока - напряжение, В а) постоянного тока б) постоянного тока - частота переменного тока, Гц | постоянный / переменный 24 220+22 33 ; 380+38-57 50±1;60±1 | ||||||
| - потребляемая мощность, В А, не более | 1900 | 3800 | |||||
| Габаритные размеры, мм, не более - длина - ширина - высота | 2438 610 686 | 4064 914 828 | 4064 914 848 | 4064 914 925 | 4496 1067 1166 | 5232 1270 1232 | 5588 1372 1384 |
| Масса, кг, не более | 545 | 1588 | 1977 | 2386 | 3561 | 5670 | 6577 |
| Условия эксплуатации: - рабочая среда - температура рабочей среды, °С - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | вода, нефть, нефтепродукты, химикаты, промышленные жидкости от минус 45 до плюс 150 от минус 40 до плюс 80 от 30 до 80 от 86 до 107 | ||||||
| Средний срок службы, лет, не менее | 10 | ||||||
наносится на специальную табличку, закрепленную на защитном корпусе возвратного механизма поршня, методом наклейки и в верхнюю часть по центру титульного листа руководства по эксплуатации типографским способом.
- Установка поверочная CALIBRON серии S и О - 1 шт.;
- Руководство по эксплуатации - 1 экз.;
- Методика поверки - 1 экз.
осуществляется по документу МП 49021-12 «Инструкция. ГСИ. Установки поверочные CALIBRON серии S и О. Методика поверки», утвержденному ГЦИ СИ ФГУП ВНИИР
11.11.2011 г.
Средства поверки:
- эталонные мерники 1-го разряда с погрешность ± 0,02 %;
- весы электронные с погрешностью ± 0,01 %;
- гири по ГОСТ 7328-2001.
Допускается использование других средств поверки с техническими характеристиками не хуже, указанных выше.
Методы измерений описаны в разделе «Методы измерений» руководства по эксплуатации установок поверочных CALIBRON серии S и О.
Нормативные и технические документы, устанавливающие требования к установкам поверочным CALIBRON серии S и О
1. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
2. Техническая документация Honeywell Enraf Americans, Inc. (США).
- в качестве рабочих эталонов при проведении градуировки, поверки, калибровки и испытаний объемных и массовых расходомеров-счетчиков жидкости, а также трубопоршневых установок 2-го разряда;
- при проведении измерений, предусмотренных законодательством Российской Федерации о техническом регулировании в части обязательных требований к измерениям, эталонам единиц величин, стандартным образцам и средствам измерений.
| Зарегистрировано поверок | 94 |
| Поверителей | 12 |
| Актуальность данных | 18.11.2024 |
