| Номер в госреестре | 49023-12 |
| Наименование СИ | Счетчики газа диафрагменные с электронным компенсатором |
| Обозначение типа СИ | СГД-3Э |
| Изготовитель | ОАО "Минский механический завод им.С.И.Вавилова - управляющая компания холдинга "БелОМО", Беларусь, г.Минск |
| Год регистрации | 2012 |
| Срок свидетельства | 20.02.2017 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |

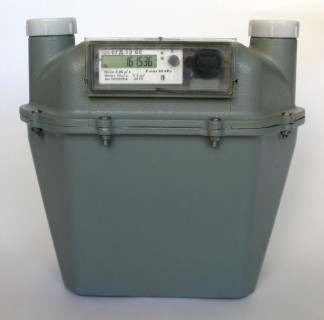

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Счетчики газа диафрагменные с электронным компенсатором СГД - 3Э Назначение средств измерений
Счетчики газа диафрагменные с электронным компенсатором СГД-3Э (далее счетчики) предназначены для измерения прошедшего через счетчик количества природного газа по ГОСТ 5542-87 или паров сжиженного углеводородного газа по ГОСТ 20448-90, а также других неагрессивных газов, применяемых в бытовых и производственных целях.
Счетчики состоят из двух камер, внутренние полости которых разделены газонепроницаемыми диафрагмами. Диафрагмы перемещаются за счет разницы давления газа на входе и выходе счетчика и приводят во вращение отсчётное устройство, находящееся на лицевой панели счетчика.
По номинальному расходу счетчики соответствуют типоразмеру G4 и G6 .
Счетчики снабжены электронным температурным компенсатором, который производит коррекцию показаний счетного механизма в зависимости от температуры пропускаемого газа. Электронный компенсатор осуществляет вычисление, индикацию и архивирование средних значений объема газа в рабочих и нормальных условиях.
Считывание показаний возможно осуществить с помощью программного обеспечения “Спектр”.
Исполнения по присоединению к системному трубопроводу (направление потока газа):
- СГД-3Э-1 - левое;
- СГД-3Э-2 - правое.
Направление потока газа обозначено стрелкой на крышке счетчика.
| Наименование | Типоразмер | |
| СГД-3Э-1-С4 СГД-3Э-2-С4 | СГД-3Э-1-С6 СГД-3Э-2^6 | |
| 1 Номинальный расход (Q ном), м3 / ч | 4 | 6 |
| 2 Минимальный расход (Q мин), м3 / ч | 0,04 | 0,06 |
| 3 Максимальный расход (Q макс), м3 / ч | 6 | 10 |
| 4 Допускаемая потеря давления на счетчике при номинальном расходе (DPQ ном), Па, не более | 80 | 125 |
| 5 Допускаемая потеря давления на счетчике при максимальном расходе (APq^^ ), Па, не более | 200 | 250 |
| 6 Наибольшее избыточное рабочее давление, кПа | 60 | |
| 7 Г абаритные размеры (длина х ширина х высота), не более, мм | 265 х 165 х 245 | |
| 8 Расстояние между осями штуцеров, мм | 200 ± 0,5 | |
| 9 Масса, не более, кг | 3,8 | |
| 10 Резьба на присоединительных патрубках, трубная по ГОСТ 6357 | G11/4 | |
Пределы допускаемой основной относительной погрешности счетчика при нормальных условиях, при выпуске из производства и после ремонта:
Схема пломбировки и обозначение мест для нанесения пломб и наклеек для защиты от несанкционированного доступа.
± 3 % в диапазоне расходов от Qwra до 0,1 Q ном включительно;
± 1,5 % в диапазоне расходов свыше 0,^ном до Qm^ включительно.
Пределы допускаемой основной относительной погрешности в процессе эксплуатации:
± 5 % в диапазоне расходов от Qwra до 0,1 Q ном включительно;
± 3 % в диапазоне расходов свыше 0,^ном до Qm^ включительно.
Дополнительная относительная погрешность счетчика, вызванная отклонением температуры измеряемого газа от нормальной (20 ± 3) °С, не превышает ± 0,1 % при изменении температуры на 1 °С в пределах от минус 40 °С до плюс 50 °С.
Порог чувствительности счетчиков не более 0,002Qном.
Циклический объем счетчиков - 2 дм /об.
Счетчики рассчитаны на эксплуатацию в климатических условиях, соответствующих группе исполнения С4 по ГОСТ Р 52931-2008 (но для работы при температуре от минус 40 °С до плюс 50 °С).
Счетчики прочные и герметичные при воздействии внутреннего давления в 1,5 раза превышающего наибольшее избыточное рабочее давление.
Конструкция соединительных элементов счетчика обеспечивает прочность и герметичность при присоединении счетчика к подводящему газопроводу при воздействии внутреннего давления в 1,5 раза превышающего наибольшее избыточное рабочее давление, изгибающего момента 110 Н м и крутящего момента 340 Н м.
наносится на лицевой панели счетчика методом тампопечати и в паспорте типографским способом.
| Наименование | Кол-во, шт. |
| Счетчик газа диафрагменный с электронным компенсатором СГД- 3Э | 1 |
| Крышка (на патрубки) | 2 |
| Переходник (Сталь ГОСТ 380 или ГОСТ 1050) | 2 |
| Гайка (Чугун КЧ 30-6-Ф ГОСТ 1215) | 2 |
| Прокладка (Резина МБС ГОСТ 7338) | 2 |
| Коробка | 1 |
| Паспорт | 1 |
| Руководство по эксплуатации * | 1 |
| Компакт-диск с программным обеспечением “СПЕКТР” * | 1 |
| Соединительный кабель * | 1 |
| * Поставляется специализированным газораспределительным предприятиям | |
осуществляется по ГОСТ 8.324-2002 «ГСИ. Счетчики газа. Методика поверки» Основное поверочное оборудование:_
| Наименование средства измерения | Используемые технические характеристики средств измерений | Класс точности, погрешность измерения |
| 1 Поверочный комплекс счетчика газа | Измерение расхода воздуха от 0,002 ^^ном до Qмакс | От Qмин до 0,1^ом - ±1 %, св. 0,1^ом до Qмакс - ±0,5 % |
| 2 Стенд для проверки прочности и герметичности | Создание избыточного давления от 0 до 0,1 МПа (давление внутри испытуемого счетчика не менее, чем в 1,5 раза превышающее наибольшее избыточное давление) | |
| 3 Манометры типа МО | Измерение избыточного давления до 0,1 МПа | Класс точности 0,15; 0,25 |
| 4 Барометр | Измерение барометрического давления до 106,4 кПа | Не более 133,32 Па |
| Наименование средства измерения | Используемые технические характеристики средств измерений | Класс точности, погрешность измерения |
| 5 Термометры лабораторные | Измерение температуры от 0 до 50 °С | Цена деления 0,1 0С |
| 6 Микроманометры жидкостные | Измерение потери давления от 0 до 300 Па | Класс точности 1,0 |
| 7 Психрометр | Измерение относительной влажности от 10 до 100 % | Цена деления 0,5 % |
| 8 Мановакууметры жидкостные | Измерение потери давления до 2400 Па | Диапазон измерения от 0 до 2400 Па Класс точности - 1,0 |
| 9 Секундомер-таймер | Измерение времени | Предел допускаемого значения погрешности измерения интервалов времени при (20 ± 5)0С ± (15 х 10 -6 х Т + С), где Т - значение интервала в секундах, С - 0,01 при цене деления 0,01 с |
изложены в ТУ BY 100185185.193-2011 «Счетчики газа диафрагменные СГД-3Э с электронным компенсатором. Технические условия».
Нормативные документы, устанавливающие требования к счетчикам газа диафрагмен-ным СГД-3Э
1.ГОСТ Р 50818-2008 «Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний».
2.ТУ BY 100185185.193-2011 «Счетчики газа диафрагменные СГД-3Э с электронным компенсатором. Технические условия».
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 18.09.2024 |
