| Номер в госреестре | 49038-12 |
| Наименование СИ | Системы измерения температуры |
| Обозначение типа СИ | СКАТ-1 |
| Изготовитель | ООО НПП "Кипр", г.Воронеж |
| Год регистрации | 2012 |
| Срок свидетельства | 16.11.2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерения температуры СКАТ-1 (далее - системы) предназначены для измерения температуры зерна и продуктов его переработки при хранении в складах силосного типа для своевременного обнаружения очагов самосогревания.
Принцип действия системы основан на изменении электрического сопротивления чувствительных элементов (далее - ЧЭ), расположенных в термоподвеске, при изменении температуры окружающей среды, последующем преобразовании значения сопротивления в цифровой сигнал вторичного преобразователя и его отображении на мониторе ПЭВМ в виде соответствующих значений температуры.

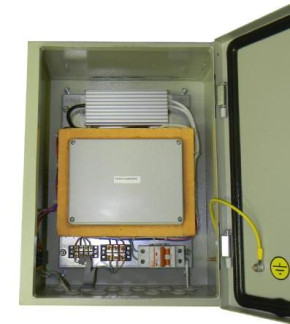

Система состоит из термоподвесок (далее ТП), блока обработки сигналов БОС-1 (далее БОС-1), блока дистанционного управления БДУ-1 (далее - БДУ-1), устройств коммутации УКС-1, ПЭВМ и преобразователя УПИТ-РК.
Система предназначена для работы:
- с аналоговыми ТП с номинальным сопротивлением ЧЭ Rq = 50 Ом или R0 = 53 Ом, тип ЧЭ - М по ГОСТ 6651 -2009;
- с цифровыми ТП (ЧЭ - DS1621 фирмы Dallas Semiconductor).
В системе могут быть использованы ТП утвержденного типа, с ЧЭ типа М по ГОСТ 6651-2009 или ГОСТ Р 8.625-2006, R0 = 50 Ом или R0 = 53 Ом.
Термоподвеска представляет собой конструкцию, состоящую из корпуса и защитной оболочки (кабеля).
В закрытой части корпуса ТП-001 расположена плата, на контакты которой выведены провода, соединяющие ее с ЧЭ, и распаяны резисторы, компенсирующие активное сопротивление соединительных проводов. Под крышкой корпуса ТП-001 расположен разъем для подключения УПИТ-РК. Внутри корпуса ТП-001Ц расположена плата преобразователя сигналов шины I2C в однопроводную шину.
В кабеле ТП-001 и ТП-001Ц расположены два несущих стальных каната и сердечник с проводами, соединяющими ЧЭ с контактами платы корпуса.
Исполнения ТП-001 и ТП-001Ц приведены в таблицах 1 и 2.
Таблица 1
| Модификация ТП | Кол-во ЧЭ, шт. | Тип грузонесу-щего элемента | Маркировочная груп-2 2 па, Н/мм (кгс/мм ) по ГОСТ 3064 | Конструктивная особенность |
| ТП-001 | до 18 | Канат 4,2-Г-В-Н-Р-1860/190 ГОСТ 3064 | 1860(190) | Оболочка из полиэтилена низкой плотности марки 153-10К ГОСТ 16336 |
| ТП-001Ц | до 32 |
Таблица 2
| Обозначение мо- | Обозначение ис | Длина, м, не | Диаметр корпуса, | Масса, кг, не |
| дификации ТП | полнения ТП | более | мм, не более | более |
| ТП-001(Ц)-6 | 6 | 5 | ||
| ТП-001(Ц)-8 | 8 | 6 | ||
| ТП-001(Ц)-10 | 10 | 7 | ||
| ТП-001 Ц; ТП-001 | ТП-001(Ц)-12 | 12 | 150 | 8 |
| ТП-001(Ц)-14 | 14 | 9 | ||
| ТП-001(Ц)-16 | 16 | 10 |
| Обозначение модификации ТП | Обозначение исполнения ТП | Длина, м, не более | Диаметр корпуса, мм, не более | Масса, кг, не более |
| ТП-001 Ц; ТП-001 | ТП-001(Ц)-18 | 18 | 150 | 11 |
| ТП-001(Ц)-22 | 22 | 14 | ||
| ТП-001(Ц)-24 | 24 | 15 | ||
| ТП-001(Ц)-28 | 28 | 18 | ||
| ТП-001(Ц)-32 | 32 | 20 | ||
| ТП-001(Ц)-40 | 40 | 25 |
Пример обозначения ТП:
ТП-001-28/6 х 50М/С/-30.. +70, ТП-00Щ-28/6/-30...+70. где ТП - обозначение термоподвески;
001 - конструкторское исполнение;
Ц - буквенное обозначение цифровой термоподвески;
28 - длина ТП, м;
6 - количество ЧЭ, шт;
50 М - условное обозначение НСХ по ГОСТ 6651-2009;
С - класс допуска по ГОСТ 6651-2009;
-30.. .+70 - рабочий диапазон температур, °С.
К БОС-1 может быть подключено до 10368 ЧЭ ТП-001 и до 55296 ЧЭ ТП-001Ц. УКС-1 имеет возможность коммутировать до 72 ЧЭ ТП-001 и до 384 ЧЭ ТП-001Ц.
К одному УКС-1 возможно одновременное подключение аналоговых и цифровых ТП. УПИТ-РК подключают непосредственно к разъему корпуса ТП-001. УПИТ-РК применяется для оперативного измерения температуры в силосе.
Программное обеспечение (далее - ПО) системы состоит из трех частей:
- встроенной в микроконтроллер БОС-1;
- автономной части ПО, реализованной в виде файла операционной системы skat1.exe;
- встроенной в микроконтроллер УПИТ-РК.
| Автономная часть ПО | |
| Наименование программного обеспечения | Программное обеспечение системы измерения температуры СКАТ-1 |
| Идентификационное наименование программного обеспечения | СКАТ-1 |
| Номер версии (идентификационный номер) программного обеспечения | 2011.12.18 (сборка 1438) |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | 3AF44B13B9BAD61227E4632E40A25 AB0 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | MD5 |
| Встроенная часть Г | [О |
| Наименование программного обеспечения | Программное обеспечение БОС-1 |
| Идентификационное наименование программного обеспечения | БОС-1 |
| Номер версии (идентификационный номер) программного обеспечения | - |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | 5АЕ7 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | СЯС 16 с отдельным вычислением четных и нечетных байт ПО |
| Встроенная часть ПО | |
| Наименование программного обеспечения | Программное обеспечение УПИТ-РК |
| Идентификационное наименование программного обеспечения | УПИТ-РК |
| Номер версии (идентификационный номер) программного обеспечения | - |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | F31b |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | СЯС 16 с отдельным вычислением четных и нечетных байтов ПО |
Программное обеспечение не оказывает влияния на метрологические характеристики. Защита программного обеспечения системы от непреднамеренных и преднамеренных изменений соответствует уровню по МИ 3286-2010 :
- A - для встроенных частей ПО БОС-1 и УПИТ-РК;
- С - для автономной части ПО.
| Наименование характеристик | Значение |
| Диапазон измерений температуры измерительных каналов системы, °С | От минус 30 до плюс 70 |
| Диапазон измерений температуры БОС-1 и УПИТ-РК, °С | От минус 30 до плюс 70 |
| Пределы допускаемой абсолютной погрешности измерения темпе | |
| ратуры системы, °С , не более | ±3 ±2 |
| - для измерительного канала с ТП-001 для измерительного канала с ТП-001Ц | |
| Пределы допускаемой приведенной погрешности к диапазону из | |
| мерения температуры, % | |
| - БОС-1 | ±1,5 |
| - УПИТ-РК | ±0,5 |
| Допускаемое отклонение сопротивления от НСХ ТП-001 в темпера | ± 2 |
| турном эквиваленте, °С, не более | |
| Пределы допускаемой абсолютной погрешности измерения температуры ТП-001 Ц, °С, не более | ± 2 |
| Пределы допускаемой вариации выходного сигнала, % , не более | |
| - БОС-1 | 0,3 |
| - УПИТ-РК | 0,1 |
| Дискретность отсчета измерительных каналов системы и УПИТ-РК, °С | 0,1 |
| Время установления рабочего режима УПИТ-РК, мин, не более | 1 |
| Потребляемая мощность, В А, не более | |
| - БОС-1 | 10 |
| - УПИТ-РК | 1,0 |
| - УКС-1 | 1,5 |
| - БДУ-1 | 2,5 |
| Г абаритные размеры, мм, не более - БОС-1, УКС-1 | 405x320x230 |
| - БДУ-1 | 160x160x80 |
| - УПИТ-Р | 150x85x50 |
| - ТП | 0150 мм; длина 40 м |
| Масса, кг, не более | |
| - БОС-1, | 9 |
| - УКС-1 | 7 |
| - БДУ-1 | 1,0 |
| - УПИТ-Р | 0,45 |
| - ТП | 25 |
| Наименование характеристик | Значение |
| Средняя наработка на отказ, ч, не менее | 50000 |
| Средний срок службы, лет | 12 |
| Условия эксплуатации: - температура окружающего воздуха, °С - для БОС-1; УКС-1 - для ТП - для БДУ-1 - для УПИТ-РК - относительная влажность при температуре 35 °С и более низких температурах, без конденсации влаги; % - для БДУ-1 - для БОС-1; УКС-1, ТП, УПИТ-РК - атмосферное давление, кПа - вибрация для УПИТ-РК: - частота, Гц - смещение, мм - параметры питания БОС-1, БДУ-1: - напряжение питающей сети, В - частота, Гц - параметры питания УПИТ-РК, В | От минус 30 до плюс 50 От минус 30 до плюс 70 От плюс 5 до плюс 50 От 0 до плюс 35 От 30 до 80 до 95 % От 84,0 до 106,7 От 10 до 55 0,150 От 187 до 242 от 49 до 51 От 5 до 3 |
Наносится на маркировочную табличку передней панели УПИТ-РК методом металлофо-то и на маркировочную табличку передней панели БОС-1 и ТП, на титульные листы эксплуатационных документов типографским способом.
| Обозначение | Наименование | Кол-во | Примечание |
| РЮВ 501.00.00 | БОС-1 | 1 шт. | |
| РЮВ 505.00.00 | УКС-1 | - | Количество определяется договором |
| РЮВ 503.00.00 | БДУ-1 | 1 шт. | |
| РЮВ 101.00.00 | ТП-001 | - | Количество и исполнение определяется договором |
| РЮВ 510.00.00 | ТП-001Ц | - | Количество и исполнение определяется договором |
| РЮВ 502.00.00 | УПИТ-РК | - | Поставка и количество определяется договором |
| Аккумулятор типа АА емкостью 2600 мА/ч | 4 шт. | Для одного УПИТ-РК | |
| Зарядное устройство | 1 шт. | При поставке УПИТ-РК | |
| РЮВ 508.00.00 | Кабель связи с термоподвеской ТП-001 | 1) При поставке УПИТ-РК. (Поставляется с разъемом, соответствующему корпусу эксплуатируемой термоподвески ТП-001) 2) Количество определяется заказчиком | |
| РЮВ 507.00.00 | Переходник к кабелю связи с термоподвеской (ТП-001) | 1 шт. | Для подключения к магазину сопротивления при поверке |
| Обозначение | Наименование | Кол-во | Примечание |
| РЮВ 500.00.00МП | Методика поверки | 1 экз. | |
| РЮВ 500.00.00РЭ | Руководство по эксплуатации | 1 шт. | |
| РЮВ 500.00.00 ПС | Паспорт на систему измерения температуры СКАТ-1 | 1 экз. | |
| РЮВ 501.00.00ПС | Паспорт на БОС-1 | 1 экз. | |
| РЮВ 503.00.00ПС | Паспорт на БДУ-1 | 1 экз. | |
| РЮВ 505.00.00ПС | Паспорт на УКС-1 | 1 экз. | На один УКС-1 |
| РЮВ 101.00.00ПС | Паспорт на ТП-001 | 1 экз. | На одну ТП-001 |
| РЮВ 510.00.00ПС | Паспорт на ТП-001 Ц | 1 экз. | На одну ТП-001 Ц |
| РЮВ 502.00.00ПС | Паспорт УПИТ-РК | 1 экз. | При поставке УПИТ-РК |
| Программное обеспечение «СКАТ-1» | 1 компакт-диск |
осуществляется в соответствии с документом по поверке «Система измерения температуры СКАТ-1. Методика поверки РЮВ 500.00.00МП».
Перечень основных средств поверки (эталонов): магазин сопротивления измерительный
0 02/2•10—5
МСР-60, от 0,01 до 1000 Ом, класс точности ’ ' ; многоканальный прецизионный
измеритель/регулятор температуры МИТ8.10, ± (0,004 +10 • t) в диапазоне от минус 200 до плюс 500 °С, термометры сопротивления ТСПТ 300, класс точности А, от минус 50 до 300 °С.
Метод измерений температуры изложен в руководстве по эксплуатации РЮВ 500.00.00 «Система измерения температуры СКАТ-1».
Нормативные документы и технические документы, устанавливающие требования к системам измерения температуры СКАТ-1
ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ГОСТ 6651-2009 «ГСИ. Термопреобразователи из платины, меди и никеля. Общие технические требования и методы испытаний»;
ГОСТ 13384-93 «Термопреобразователи измерительные для термоэлектрических преобразователей сопротивления. Общие технические требования и методы испытаний»;
ТУ 4211-005-31256822-2011 «Система измерения температуры СКАТ-1».
осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 733 |
| Поверителей | 20 |
| Актуальность данных | 17.11.2024 |
