Преобразователи термоэлектрические ТЖК(J)-1199, ТХА(K)-1199, ТХК(L)-1199, ТНН(N)-1199, ТЖК(J)-1199Exd, ТХА(K)-1199Exd, ТХК(L)-1199Exd, ТНН(N)-1199Exd, 49040-12

Назначение

Преобразователи термоэлектрические ТЖК(1)-1199, ТХА(К)-1199, ТХК(Ь)-1199, ТНН(Ы)-1199, ТЖК(1)-1199Exd, ТХА(K)-1199Exd, ТХк(L)-1199Exd, ТНН(N)-1199Exd (далее по тексту - преобразователи) предназначены для измерений температуры газообразных и жидких сред, не разрушающих защитную арматуру.

Описание

Принцип действия преобразователей основан на генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов.

Преобразователи изготавливают следующих типов:

-    ТЖВД-1199, ТХА(К)-1199, ТХК(Г)-1199, ТНН(К)-1199 для общепромышленного применения (далее - ТП);

-    ТЖК(1)- 1199Exd, ТХА(К)- 1199Exd, ТХК(L)-1199Exd, ТНН(N)-1199Exd для применения во взрывоопасных зонах (далее - ТПВ).

Преобразователи типов ТЖК(1)-1199, ТХА(К)-1199, ТХК(L)-1199, ТНН(N)-1199 имеют 28 исполнений (11 - 14, 11М - 14М, 15, 21, 22, 21М, 22М, 23, 31 - 34, 46, 47, 51 - 53, 70 - 72, 4, 6), а типов ТЖК(J)-1199Exd, ТХА(K)-1199Exd, ТХК(L)-1199Exd, ТНН(N)-1199Exd

- 4 исполнения (11, 12, 13, 14) в зависимости от конструкции защитной арматуры, условного давления, длины и диаметра монтажной части.

Защитная арматура преобразователей выполнена из коррозионностойких, жаростойких и жаропрочных сталей по ГОСТ 5632-75 или их аналогов, керамики или по требованию заказчика из других сплавов.

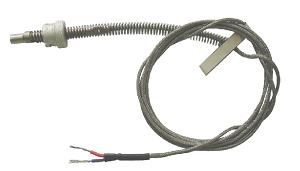

Фото общего вида преобразователей представлены на рис. 1-9.

Рис. 2. ТЖКГ)-1199, ТХА(К)-1199, ТХЩЪ)-1199, ТНН^)-1199 исполнения 46

Рис. 5. ТЖК(Г)-1199, ТХА(К)-1199, ТХК(Ь)-1199, THH(N)-1199 исполнения 47

-J0-1—........

--- ~ ‘

Рис. 6. ТЖК(1)-1199Exd, ТХА(К)-1199Бхё, ТХК(Ь)-1199Бхё, TНН(N)-1199Exd исполнения 11

Технические характеристики

Основные метрологические характеристики преобразователей приведены в таблицах 1 - 3.

Таблица 1

Таблица 2

Электрическое сопротивление изоляции между термоэлектродами и металлической частью защитной арматуры преобразователей, МОм, не менее:

-    100 - при температуре (25 ± 10) °С и относительной влажности от 30 до 80 %;

-    1,0 - при температуре 35 °С и относительной влажности 98 %;

-    1,0 - при температуре верхнего предела измерения до 300 °С;

-    0,07 - при температуре верхнего предела измерения до 600 °С;

-    0,025 - при температуре верхнего предела измерения до 800 °С;

-    0,005 - при температуре верхнего предела измерения до 1000 °С;

-    0,003 - при температуре верхнего предела измерения свыше 1000 °С.

Данные требования не распространяются на преобразователи с неизолированным рабочим спаем.

Показатель тепловой инерции, условное давление, длина и диаметр монтажной части, масса преобразователей исполнений 11 - 15, 11М - 14М и ТПВ исполнений 11 - 14приведены в таблице 4.

Таблица 4

лист № 5 всего листов 9

Условное давление, длина и диаметр монтажной части, масса преобразователей исполнений 21, 21М, 22, 22М, 23 приведены в таблице 5.

Таблица 5

Показатель тепловой инерции, условное давление, длина и диаметр монтажной части, масса преобразователей исполнений 31, 32, 33, 34 приведены в таблице 6.

Таблица 6

Показатель тепловой инерции, условное давление, длина и диаметр монтажной части, масса преобразователей исполнений 4, 46 приведены в таблице 7.

Показатель тепловой инерции, условное давление, длина и диаметр монтажной части, масса преобразователей исполнения 47 приведены в таблице 8.

Таблица 8

Показатель тепловой инерции, условное давление, длина и диаметр монтажной части, масса преобразователей исполнения 51 приведены в таблице 9.

Таблица 9

лист № 7 всего листов 9

Показатель тепловой инерции, условное давление, длина и диаметр монтажной части,

масса преобразователей исполнения 52 приведены в таблице 10. Таблица 10

Показатель тепловой инерции, длина и диаметр монтажной части, продолжительность эксплуатации преобразователя при верхнем пределе рабочего диапазона измерения, масса преобразователей исполнения 53 приведены в таблице 11.

Таблица 11

Показатель тепловой инерции, условное давление, длина и диаметр монтажной части, масса преобразователей исполнения 6 приведены в таблице 12.

Таблица 12

всего листов 9

Показатель тепловой инерции, условное давление, длина и диаметр монтажной части, масса преобразователей исполнений 70, 71, 72 приведены в таблице 13.

Таблица 13

Степень защиты преобразователей от воздействия пыли и воды соответствует IP54 (для термопар исполнений 52, 53 - IP00) согласно ГОСТ 14254-96.

Рабочие условия эксплуатации преобразователей:

-    температура окружающего воздуха от минус 30 до плюс 50 °С;

-    относительная влажность воздуха не более 95 % при температуре 35 °С и более низких температурах без конденсации влаги.

Знак утверждения типа

Знак утверждения типа наносится на корпус преобразователя и на титульный лист паспорта типографским способом.

Комплектность

В комплект поставки входят

-    преобразователь

-    1 шт. (модель и исполнение в соответствии с заказом);

-    1 экз.

-    паспорт

Поверка

осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» и по МИ 3090-2007 «ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки» (для преобразователей с длиной погружаемой части менее 250 мм).

Основные средства поверки:

-    эталонные 1, 2, 3-го разрядов ТП типа НПО в диапазоне температур от плюс 300 до плюс 1200 °С;

-    термометр сопротивления ЭТС-100 эталонный 3 разряда c диапазоном температур от минус 196 °С до плюс 660 °С;

-    многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-5 R+5 10-4), где R - измеряемое сопротивление, Ом.

-    термостат с флюидизированной средой FB-08, рабочий диапазон температур от плюс 50 до плюс 700 °С

-    жидкостные термостаты переливного типа серии ТПП-1 с диапазоном температур от минус 60 до плюс 300 °С;

-    горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном температур от плюс 300 до плюс 1100 °С.

Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.

лист № 9 всего листов 9

Сведения о методиках (методах) измерений приведены в паспорте на преобразователи.

Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим ТЖК(Л)-1199, ТХА(К)-1199, ТХК(Ь)-1199, ТНЩК)-1199, ТЖК(Л)-1199Exd, ТХА(К)-1199Еха, ТХК(Ь)-1199Еха, ТНН(N)-1199Exd

ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 8.585-2001. ГСИ. Термопары. Номинальные статические характеристики преобразования.

ТУ РБ 37418148.005-99 Преобразователи термоэлектрические ТЖК(1)-1199, ТХА(К)-1199, ТХКЪ)-1199, ТНН(К)-1199, ТЖК(1)-1199Бхё, ТХА(К)-1199Бхё, ТХКЪ)-1199Бхё, ТНН(К)-1199Exd. Технические условия.

ГОСТ 8.558-93. ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.338-2002. ГСИ. Преобразователи термоэлектрические. Методика поверки.

МИ 3090-2007. ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям. Модификации преобразователей во взрывозащищенном исполнении могут применяться в соответствии с присвоенной маркировкой взрывозащиты во взрывоопасных зонах помещений и наружных установок согласно требованиям нормативных документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
