Весы электронные бункерные ВЭБ, 49044-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Весы электронные бункерные ВЭБ Назначение средства измерений

Весы электронные бункерные ВЭБ (далее - весы) предназначены для определения массы легирующих материалов в процессе доводки металла до заданного химического состава на участке изготовления стали на установке циркуляционного вакуумирования (дегазации) в Конверторном цехе № 2 ОАО «Новолипецкий металлургический комбинат».

Описание

Весы являются весами электронными, стационарными, с автоматическим уравновешиванием и с дискретным отсчетным устройством.

В состав каждого экземпляра весов входят:

-    грузоприемное устройство в виде бункера;

-    датчики весоизмерительные тензорезисторные PR6201 класса точности С3, грузоподъемностью 5 т, фирмы Sartorius Hamburg GmbH, Германия в количестве 3 шт., номер Госреестра СИ 31681-06;

-    прибор весоизмерительный WE2110 фирмы Hottinger Baldwin Messtechnik GmbH, Германия, c устройством индикации, номер Госреестра СИ 20785-09;

-    цифровой дисплей.

Заводские номера весов, датчиков тензорезисторных PR6201 и прибора весоизмерительного WE2110 указаны в таблице 1.

Таблица 1

\

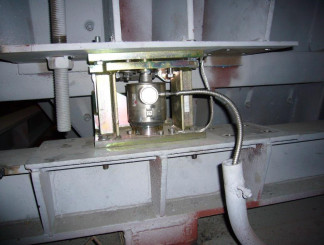

тензорезисторный PR6201    устройство (бункер)

Рисунок 2 - Фотография прибора весоизмерительного WE2110

Принцип действия весов основан на преобразовании деформации упругих элементов тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее аналоговый электрический сигнал поступает в прибор весоизмерительный, в котором сигнал обрабатывается, значение массы взвешиваемого груза индицируется в устройстве индикации и передается на дисплей. Взвешивание происходит в статическом режиме.

Весы снабжены следующими функциями:

-    автоматическая и полуавтоматическая установка нуля;

-    сигнализация об ограничении диапазона взвешивания.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 2. Таблица 2

Программное обеспечение (ПО) весов разработано фирмой Hottinger Baldwin Messtech-nik GmbH (HBM), Германия. ПО весов встроено в прибор весоизмерительный WE2110. Прибор смонтирован в отдельном шкафу.

На модуль с ПО внутри прибора WE2110 наклеена голограмма фирмы-производителя. Г олограмма разрушается при попытке изъятия модуля.

С целью защиты ПО весов от непреднамеренных и преднамеренных изменений метрологически значимой части ПО и измеренных данных, предусмотрено:

-    наличие двух паролей для установки рабочего режима;

-    блокировка прибора в нерабочем состоянии;

-    нанесение на лицевую панель прибора весоизмерительного WE2110 знака поверки на место расположения кнопки «Setup», разрешающей доступ в ПО;

-    пломбирование места соединения задней панели и корпуса прибора весоизмерительного WE2110 пломбировочными наклейками.

Места нанесения знака поверки и пломбировочных наклеек указаны на рисунке 3.

Пломбировочные наклейки _.-1 'L

WE211D

□

Знак поверки

Рисунок 3 - Места нанесения знака поверки и пломбировочных наклеек

Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 соответствует уровню «С».

Примечание - Термины и условные обозначения метрологических и технических характеристик весов в настоящем описании типа приведены в соответствии с требованиями ГОСТ Р 53228-2008.

Условия эксплуатации весов:

-    диапазон рабочих температур, °С    от минус 10 до плюс 40

-    относительная влажность воздуха, %    от 30 до 80

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульном листе Руководства по эксплуатации ВС 4274-005-05757665-2011 РЭ.

Комплектность

1    Весы электронные бункерные ВЭБ    1 комп.

2    Комплект соединительных кабелей    1 комп.

3    Руководство по эксплуатации ВС 4274-005-05757665-2011    1 шт.

4    Методика поверки    1 шт.

Поверка

осуществляется по документу МП 49044-12 «Весы электронные бункерные ВЭБ. Методика поверки», утвержденному ФГУ «Липецкий ЦСМ» 10.05.2011 г.

Основные средства поверки - гири с номинальным значением массы 1 кг, 2 кг, 20 кг класса точности М1 по ГОСТ 7328-2001.

Сведения о методах измерений

Метод измерений содержится в Руководстве по эксплуатации ВС 4274-005-057576652011.

Нормативные и технические документы

1    ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».

3    Руководство по эксплуатации ВС 4274-005-05757665-2011.

4    «Весы электронные бункерные ВЭБ. Методика поверки», утвержденная ФГУ «Липецкий ЦСМ» 10.05.2011 г.

Рекомендации к применению

Область применения весов - осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
