Государственный реестр средств измерений

Весы электронные сталевоза ВЭС-500, 49045-12

Для определения массы жидкой стали в печь-ковше на участке изготовления стали на установке циркуляционного вакуумирования (дегазации) стали в Конверторном цехе № 2 ОАО "Новолипецкий металлургический комбинат".
Документы
Карточка СИ
Номер в госреестре 49045-12
Наименование СИ Весы электронные сталевоза
Обозначение типа СИ ВЭС-500
Изготовитель "SMS Mevac GmbH", Германия
Год регистрации 2012
МПИ (интервал между поверками) 2 года
Описание типа скачать

Назначение

Весы электронные сталевоза ВЭС-500 (далее - весы) предназначены для определения массы жидкой стали в печь-ковше на участке изготовления стали на установке циркуляционного вакуумирования (дегазации) стали в Конверторном цехе № 2 ОАО «Новолипецкий металлургический комбинат».

Описание

Весы являются электронными, стационарными, с автоматическим уравновешиванием и с дискретным отсчетным устройством.

В состав весов входят:

-    грузоприемное устройство в виде четырех весоизмерительных балок со встроенными датчиками весоизмерительными тензорезисторными DWB 200, класса точности С3 грузоподъемностью 385 т фирмы Schenk, Германия в количестве 4 шт.;

- прибор весоизмерительный WE2110 фирмы Hottinger Baldwin Messtechnik GmbH, Германия, номер Госреестра СИ 20785-09;

-    цифровой дисплей.

Заводские номера весов, датчиков весоизмерительных тензорезисторных DWB 200 и приборов весоизмерительных WE2110 указаны в таблице 1.

Таблица 1

Весоизмерительные балки со встроенными датчиками.

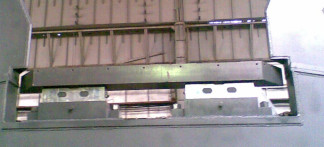

Рисунок 1 - Фотография весоизмерительных балок со встроенными датчиками (грузоприемная платформа)

Заводские номера весов ВЭС-500

Заводские номера ри-боров весоизмерительных E2110

Заводские номера датчиков весоизмерительных тензорезисторных DWB 200

01

3266689

484BA, 485BA, 476BA, 473BA

02

3266769

484BA, 485BA, 476BA, 473BA

Принцип действия весов основан на преобразовании деформации упругих элементов тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее аналоговый электрический сигнал поступает в прибор весоизмерительный, в котором сигнал обрабатывается, значение массы взвешиваемого груза индицируется в устройстве индикации и передается на дисплей. Взвешивание происходит в статическом режиме.

Весы снабжены следующими функциями:

-    автоматическая и полуавтоматическая установка нуля;

-    сигнализация об ограничении диапазона взвешивания.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 2. Таблица 2

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

НВМ WE2110 Р54

Software version: P53E

Р54х 4-1

С00009

СRС-16

Программное обеспечение (ПО) весов разработано фирмой Hottinger Baldwin Messtech-nik GmbH (HBM), Германия. ПО весов встроено в прибор весоизмерительный WE2110. Прибор смонтирован в отдельном шкафу.

На модуль с ПО внутри прибора WE2110 наклеена голограмма фирмы-производителя. Г олограмма разрушается при попытке изъятия модуля.

С целью защиты ПО весов от непреднамеренных и преднамеренных изменений метрологически значимой части ПО и измеренных данных, предусмотрено:

-    наличие двух паролей для установки рабочего режима;

-    блокировка прибора в нерабочем состоянии;

-    нанесение на лицевую панель прибора весоизмерительного WE2110 знака поверки на место расположения кнопки «Setup», разрешающей доступ в ПО;

-    пломбирование места соединения задней панели и корпуса прибора весоизмерительного WE2110 пломбировочными наклейками.

Места нанесения знака поверки и пломбировочных наклеек указаны на рисунке 3.

Пломбировочные наклейки

+-=■

Е

WE211D

Знак поверки

Рисунок 3 - Места нанесения знака поверки и пломбировочных наклеек

Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 соответствует уровню «С».

Технические характеристики

Метрологические и технические характеристики весов приведены в таблице 3. Таблица 3

Наименование характеристики

Заводские номера весов

01

02

Максимальная нагрузка, Max, кг

500000

500000

Минимальная нагрузка, Мт, кг

10000

10000

Действительная цена деления, d, кг

500

500

Поверочное деление, е, кг

500

500

Число поверочных делений, n

1000

1000

Пределы допускаемой абсолютной погрешности при поверке для нагрузки т, выраженной в поверочных делениях е, ± кг 0 < т < 500

250

250

500 < т < 2000

500

500

2000 < т < 10000

-

-

Время прогрева, мин, не менее

5

5

Примечание - Термины и условные обозначения метрологических и технических характеристик весов в настоящем описании типа приведены в соответствии с требованиями ГОСТ Р 53228-2008.

Условия эксплуатации весов:

-    диапазон рабочих температур, °С

от минус 10 до плюс 40 от 30 до 80

-    относительная влажность воздуха, %

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульном листе Руководства по эксплуатации ВС 4274-006-05757665-2011 РЭ

Комплектность

1    Весы электронные сталевоза ВЭС-500    1 комп.

2    Комплект соединительных кабелей    1 комп.

3    Руководство по эксплуатации ВС 4274-006-05757665-2011 РЭ    1 шт.

4    Методика поверки    1 шт.

Поверка

осуществляется по документу МП 49045-12 «Весы электронные сталевоза ВЭС-500. Методика поверки», утвержденному ФГУ «Липецкий ЦСМ» 10.05.2011 г.

Основные средства поверки - гири с номинальным значением массы 2 т класса точности М1 по ГОСТ 7328-2001, гири с номинальным значением массы 5 кг, 20 кг, класса точности М1 по ГОСТ 7328-2001.

Сведения о методах измерений

Метод измерений содержится в «Руководстве по эксплуатации весов ВС 4274-00605757665-2011 РЭ»

Нормативные и технические документы

1    ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».

3    Руководство по эксплуатации весов ВС 4274-006-05757665-2011 РЭ.

4    «Весы электронные сталевоза ВЭС-500. Методика поверки», утвержденная ФГУ «Липецкий ЦСМ» 10.05.2011 г.

Рекомендации к применению

Область применения весов - осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
