Вольтметры высокочастотные 9241, 9242, 49046-12

Назначение

Вольтметры высокочастотные 9241, 9242 (далее - вольтметры) предназначены для измерений среднеквадратического значения высокочастотного (ВЧ) синусоидального напряжения в коаксиальных трактах и полосковых линиях.

Описание

Конструктивно вольтметр состоит из измерительного блока и измерительных зондов. Измерительный блок выполнен в виде моноблока с цифровым дисплеем для индикации результатов измерений и разъемами для подключения к блоку измерительных зондов. Измерительный блок модели 9241 имеет один канал для подключения измерительных зондов, а измерительный блок модели 9242 - два канала.

Измерительные зонды выполнены в виде цилиндров с внешней резьбой по наружному проводнику и центральным планарным точечным контактом, что обеспечивает подключение к нему различных насадок: проходной нагрузки 50 Ом, делителя 100:1, измерительного тройника или щупа для измерений в нестандартизированных трактах.

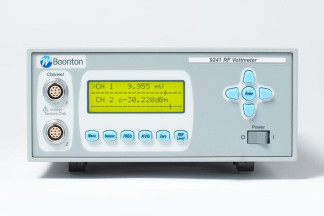

Внешний вид вольтметров, измерительного зонда, делителя, проходной нагрузки и щупа приведены на рисунках 1.5.

Место нанесения знака приведены на рисунках 1, 2.

Схема пломбировки от несанкционированного доступа составных частей вольтметра приведена на рисунке 6.

* - место нанесения знака.

** - место нанесения знака.

** - места пломбировки

Рисунок 6 - Места пломбировки

Технические характеристики

Метрологические и технические характеристики вольтметров приведены в таблице 1.

Таблица 1

Знак утверждения типа

Знак утверждения типа средства измерений наносится типографским способом на титульный лист руководства по эксплуатации и на корпус измерительного блока в виде наклейки.

Комплектность

Комплект поставки указан в таблице 2.

Поверка

осуществляется по документу МП 49046-12 «Инструкция. Вольтметры высокочастотные 9241, 9242. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 30 ноября 2011 г.

Основные средства поверки:

-    калибратор переменного напряжения В1-29 (Рег. № 11029-92): диапазон частот от 10 Гц до 100 МГц, диапазон выходных напряжений от 3 мкВ до 3 В при Явх = 50 Ом, пределы допускаемой относительной погрешности выходного напряжения ± (0,06...2) % в динамическом и частотном диапазонах;

-    калибратор универсальный Н4-7 (Рег. № 22125-01): диапазон устанавливаемых среднеквадратических значений напряжения переменного тока синусоидальной формы от

0,1 мкВ до 700 В, пределы допускаемой основной относительной погрешности воспроизведения напряжения переменного тока синусоидальной формы в диапазоне от

0,1 Гц до 1 МГц до 20 В ± (0,005.0,275) %, в диапазоне от 0,1 Гц до 50 кГц до 200 В ± (0,0055.0,0275) %, в диапазоне от 0,1 Гц до 50 кГц до 1000 В ± (0,015.0,05) %;

-    милливольтметр высокочастотный URV5 (с преобразователем измерительным URV5-Z2) (Рег. № 36797-08): диапазон частот от 9 кГц до 2 ГГц, диапазон измеряемых значений напряжений от 2-10-4 до 10 В, пределы допускаемой относительной погрешности измерений ± 0,3 %;

Лист № 6 Всего листов 6

- генератор сигналов E8257D (Рег. № 36797-08): диапазон частот от 250 кГц до 50 ГГц, нестабильность опорного генератора 1-10- за год, уровень выходной мощности в диапазоне частот от 250 кГц до 3,2 ГГц от минус 20 до 16 дБмВт, в диапазоне частот от 3,2 до 20 ГГц от минус 20 до 18 дБмВт, в диапазоне частот от 20 до 40 ГГц от минус 20 до 14 дБмВт.

Сведения о методах измерений

Вольтметры высокочастотные 9241, 9242. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к вольтметрам

МИ 1935-88 «ГСИ. Государственная поверочная схема для средств измерений

2    9

электрического напряжения до 1000 В в диапазоне частот 110.310 Гц».

Техническая документация изготовителя.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
