| Номер в госреестре | 49046-20 |
| Наименование СИ | Вольтметры высокочастотные |
| Обозначение типа СИ | 9241, 9242 |
| Изготовитель | "Boonton Electronics", США |
| Год регистрации | 2020 |
| Срок свидетельства | 23.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вольтметры высокочастотные 9241, 9242 (далее - вольтметры) предназначены для измерений средних квадратических значений переменного напряжения в коаксиальных трактах и полосковых линиях.
Принцип действия вольтметра заключается в преобразовании зондом измеряемого напряжения переменного тока в нормированное значение напряжения постоянного тока с последующим его преобразованием в цифровой код измерительным блоком с помощью аналого-цифрового преобразователя (АЦП).
Конструктивно вольтметр состоит из измерительного блока и измерительных зондов. Измерительный блок выполнен в виде моноблока с цифровым дисплеем для индикации результатов измерений и разъемами для подключения к блоку измерительных зондов. Измерительный блок модели 9241 имеет один канал для подключения измерительных зондов, а измерительный блок модели 9242 - два канала.
В вольтметре могут использоваться два различных зонда для преобразования переменного напряжения в постоянное:
первый зонд - низкочастотный (952016) - работает в диапазоне частот от 10 Гц до 100 МГц;
второй зонд - широкополосный (952001B) - работает в диапазоне частот от 10 кГц до 1,2 ГГц.
Измерительные зонды 952016 и 952001B выполнены в виде цилиндров с внешней резьбой по наружному проводнику и центральным планарным точечным контактом, что обеспечивает подключение к нему различных насадок из комплекта поставки:
- проходной нагрузки 50 Ом с выходным электрическим соединителем BNC (тип V «розетка» по ГОСТ 13317, ГОСТ 20265) 952002;
- делителей 100:1 952005 (используется совместно с широкополосным зондом 952001B) и 952058 (используется совместно с низкочастотным зондом 952016);
- щупа (с иглой или зажимом) для измерений в нестандартизированных трактах.
- перехода тройникового, для подключения зондов в стандартные 50 -Омные тракты 7/3,04 мм 952003.
Каждый зонд комплектуется адаптером данных («p/n 95109101A SENSOR DATA ADAPTER»), который хранит индивидуальные поправки для зонда, применяющиеся при измерениях вольтметром. Заводской номер измерительного зонда, с которым комплектуется адаптер данных наносится на корпус адаптера данных. Применение адаптера данных совместно с другими измерительными зондами не допускается.
Общий вид измерительного блока вольтметров приведен на рисунках 1, 2. Общий вид измерительных зондов (с насадками) и тройника приведены на рисунках 3.. .5.
Место нанесения знака утверждения типа приведено на рисунке 1.
Схема пломбировки от несанкционированного доступа составных частей вольтметра приведена на рисунке 2.
*
* - место нанесения знака утверждения типа.

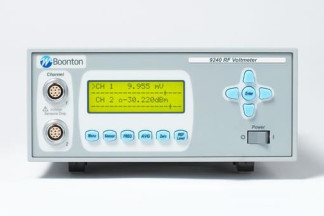

Рисунок 1 - Общий вид измерительного блока вольтметров 9241, 9242.
** - места пломбировки.
Рисунок 2 - Схема пломбировки от несанкционированного доступа измерительных блоков вольтметров 9241, 9242
Рисунок 4 - Общий вид измерительного зонда 952016 с адаптером данных 95109101A и насадками
Программное обеспечение (ПО) вольтметров предназначено для реализации процесса управления вольтметром, включает встроенное ПО измерительного блока вольтметра «9240 Firmware» и метрологически значимую часть ПО.
Конструкция вольтметров исключает возможность несанкционированного влияния на метрологически значимую часть встроенного ПО, поскольку она хранится в памяти адаптера данных (Data Sensor Adapter, p/n 95109101A) из комплекта применяемого измерительного зонда, подключаемого к измерительному блоку вольтметра. В момент подключения зонда метрологически значимая часть ПО (содержащая тип зонда, заводской номер зонда, калибровочные константы) считывается из памяти адаптера данных и, используется в последующем измерительным блоком вольтметра.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 9240 Firmware v20120801.hex |
| Номер версии (идентификационный номер) ПО | Version 20120801 - Released 8/1/2012 |
| Цифровой идентификатор ПО | 886F134DB86312EBDF4E598173B3 7B87 |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон частот, МГц - с зондом 952001B | от 10-2 до 1,2103 |
| - с зондом 952016 | от 10-5 до 102 |
| Диапазон измерений напряжения переменного тока, В - с зондом 952001B (952016) | от 210-4 до 10 |
| - с зондом 952001B и делителем напряжений 952005 | от 3 до 300 |
| - с зондом 952016 и делителем напряжений 952058 | от 3 до 300 |
| Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока на опорной частоте 10 кГц*: - в диапазоне напряжений от 0,2 мВ до 1 мВ | ±(0,03 -Цизм + 3 е.м.р.)* |
| - в диапазоне напряжений свыше 1 мВ до 3 мВ | ±(0,02-Цзм + 2 е.м.р.)* |
| - в диапазоне напряжений свыше 3 мВ до 10 В | ±(0,01-Цзм + 1 е.м.р.)* |
| - в диапазоне напряжений от 3 В до 300 В (с делителем 1: 100) | ±(0,01-Цзм + 1 е.м.р.)* |
| Неравномерность АЧХ измерительного зонда 952001B относительно опорной частоты 10 кГц, %**: - в диапазоне частот от 10 кГц до 1 МГц | ±1 |
| - в диапазоне частот от 1 МГц до 100 МГц | ±3 |
| - в диапазоне частот от 100 МГц до 150 МГц | ±4 |
| - в диапазоне частот от 150 МГц до 300 МГц | ±7,5 |
| - в диапазоне частот от 300 МГц до 600 МГц | ±11 |
| - в диапазоне частот от 600 МГц до 1 ГГц | ±15 |
| - в диапазоне частот от 1 ГГц до 1,2 ГГц | ±18 |
| Неравномерность АЧХ измерительного зонда 952016 относительно опорной частоты 10 кГц, %**: - в диапазоне частот от 10 Гц до 100 МГц | ±5 |
| * - где Цизм - измеренное значение переменного напряжения; е.м.р. - значение единицы | |
| младшего разряда. Погрешность нормирована для 4 -х разрядного режима показаний | |
| вольтметра. ** - неравномерность АЧХ измерительных зондов нормирована без | применения делителей |
| напряжения. | |
| Наименование характеристики | Значение |
| Габаритные размеры блока измерительного (длинахширинахвысота, без учета выступающих элементов), мм, не более: | 343x210x89 |
| Масса, кг, не более: | 2,3 |
| Параметры питания от сети переменного тока: - напряжение питания, В - частота, Гц | 220±22 50±0,5 |
| Потребляемая мощность, ВА, не более | 50 |
| Рабочие условия эксплуатации: температура окружающей среды, °С относительная влажность воздуха при температуре +20°С, %, не более атмосферное давление, кПа (мм рт. ст.) | от +15 до +25 80 от 84,0 до 106,7 (от 630 до 800) |
наносится на корпус измерительного блока в виде наклейки и титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность вольтметра
| Наименование | Обозначение | Количество | Примечание |
| Измерительный блок | 9241 или 9242 | 1 шт. | Определяется заказчиком |
| Измерительный зонд | 952001B | Определяется заказчиком | |
| Измерительный зонд | 952001B | Определяется заказчиком | |
| Делитель 100:1 | 952005 | В комплекте с зондом 952001B | |
| Делитель 100:1 | 952058 | В комплекте с зондом 952016 | |
| Нагрузка проходная 50 Ом | 952002 | По количеству измерительных зондов | |
| Кабель соединительный с адаптером данных | 95109101A | По количеству измерительных зондов | |
| Щуп с заземляющим кабелем | По количеству измерительных зондов | ||
| Переход тройниковый 50 Ом | 952003 | 1 шт. | Используется при поверке |
| Шнур питания | SCZ-1R | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | ||
| Методика поверки | 1 экз. | ||
| Паспорт | 1 экз. |
осуществляется по документу МП 49046-20 «Г осударственная система обеспечения единства измерений. Инструкция. Вольтметры высокочастотные 9241, 9242. Методика поверки» утвержденному ФГБУ «ГНМЦ» Минобороны России 06.08.2020.
Основные средства поверки:
- калибратор универсальный Н4-7 (рег. № 22125-01): диапазон воспроизводимых среднеквадратических значений напряжения переменного тока синусоидальной формы от 0,1 мкВ до 700 В в диапазоне частот от 0,1 Гц до 10 кГц и от 10 мВ до 20 В в диапазоне частот от 0,1 Гц до 1 МГц; пределы допускаемой основной относительной погрешности на частоте 10 кГц в диапазоне измерений от 10 мВ до 300 В ±(0,0044...0,086) %; пределы допускаемой основной относительной погрешности воспроизведения напряжения переменного тока синусоидальной формы на уровне 1 В и частоте 1 МГц ±0,3%.
- калибратор переменного напряжения Н5 -5 (рег. № 41272-09): диапазон воспроизведения напряжений от 3 мкВ до 3 В, диапазон частот от 10 Гц до 2 ГГц, пределы допускаемой относительной погрешности воспроизведения напряжения ±(0,06...14) %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых вольтметров с требуемой точностью.
Знак поверки наносится на корпус блока измерительного и/или в свидетельство о поверке в виде наклейки.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29.05.2018 № 1053.
Техническая документация фирмы -изготовителя.
| Зарегистрировано поверок | 31 |
| Поверителей | 9 |
| Актуальность данных | 20.11.2024 |
