| Номер в госреестре | 49068-12 |
| Наименование СИ | Преобразователи измерительные цифровые многофункциональные |
| Обозначение типа СИ | ПЦ6806-03 |
| Изготовитель | ООО "НПП Электромеханика", г. Воронеж |
| Год регистрации | 2012 |
| Срок свидетельства | 14.02.2027 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |

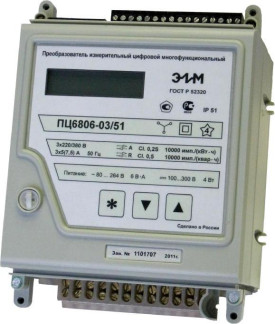

Преобразователи измерительные цифровые многофункциональные ПЦ6806-03 (далее -ПЦ) предназначены для измерения активной и реактивной энергии, как в прямом, так и в обратном направлениях, напряжения и силы переменного тока, активной и реактивной мощности по каждой фазе, частоты сети, выполнения функций телемеханики (телеизмерения, телеуправления, телесигнализации).
Преобразователи могут использоваться в составе автоматизированных систем контроля и учета электроэнергии АСКУЭ и других систем сбора и передачи информации или автономно на субъектах электроэнергетики и потребителях электрической энергии.
Принцип действия основан на измерении и преобразовании входных сигналов напряжения и силы переменного тока в цифровой код с помощью аналого-цифрового преобразователя с последующей математической обработкой микроконтроллером. Аналого-цифровой преобразователь осуществляет выборку аналоговых сигналов для ПЦ6806-03 с частотой 1600 отсчетов в секунду, для ПЦ6806-03М - 64 отсчета за период напряжения сети. Согласование уровней осуществляется посредством трансформаторов тока и резистивных делителей напряжения. Время измерения параметров сети для ПЦ6806-03 составляет 160 мс, для ПЦ6806-03М - 1 период сети. Усреднение измеренных параметров производится методом скользящего среднего для ПЦ6806-03 за 8 периодов измерений, для ПЦ6806-03М - за 10 периодов измерений.
Измерение частоты сети производится посредством измерения периода напряжения одной из фаз.
По вычисленным значениям активной и реактивной мощности формируются импульсы на телеметрических выходах ПЦ.
Результаты расчетов выводятся на жидкокристаллический индикатор, сохраняются в памяти и передаются по гальванически изолированным интерфейсам связи RS-485. Микроконтроллер выполняет анализ состояния входов телесигнализации и управляет выходами телеуправления. По быстродействию ПЦ соответствует группе 1, по достоверности - категории 1 по ГОСТ 26.205-88.
Питание ПЦ осуществляется от измерительных цепей напряжения и/или от отдельного источника напряжения.
ПЦ выпускаются в исполнениях, приведенных в таблице 1.
Таблица 1
| Обозначение исполнений | Номинальные значения входных сигналов | Мощность | Постоянная ПЦ, имп./(кВтч), (имп./(кварч) | Схема подключения | ||
| к, н | Напряжение, В | Активная, Вт | Реактивная, вар | |||
| ПЦ6806-03(М)/1Х | 3x1 | 3x57,7 | 3x57,7 | 3x57,7 | 40000 | Четырёхпроводная линия (звезда) |
| ПЦ6806-03(М)/2Х | 2x1 | 2x100 | 2x100 | 2x100 | 40000 | Трёхпроводная линия |
| ПЦ6806-03(М)/3Х | 3x5 | 3x57,7 | 3x288,5 | 3x288,5 | 10000 | Четырёхпроводная линия (звезда) |
| ПЦ6806-03(М)/4Х | 2x5 | 2x100 | 2x500 | 2x500 | 10000 | Трёхпроводная линия |
| ПЦ6806-03(М)/5Х | 3x5 | 3x220 | 3x1100 | 3x1100 | 10000 | Четырёхпроводная линия (звезда) |
| Примечание - Максимальное значение тока 1макс равно 1,5 номинального, максимальное значение напряжения имакс равно 1,2 номинального. | ||||||
П Ц 6 806-0 3/ХХ
Вид питания:
_1 --80...260 В; — 1 00... 300 В
2 - универсальное питание
-И сполнение (см. таблицу 1.1)
-Модификация ПЦ 6806- 03; -03М
Рисунок 1
Примечание - При универсальном питании ПЦ6806-03 работает при наличии напряжения в измерительных цепях, и/или на входе питания.
Общие функции:
- измерение силы тока, фазного напряжения по каждой фазе сети и линейных напряжений; активной и реактивной мощности по каждой фазе сети;
- вычисление напряжения переменного тока нулевой последовательности, силы переменного тока нулевой последовательности;
- накопление (подсчет) активной и реактивной энергии как в прямом, так и в обратном направлениях;
- измерение частоты сети;
- функции телеуправления и телесигнализации;
- включение выходов телеуправления в случае выхода измеряемых параметров за установленные пределы, при появлении сигнала на входах телесигнализации или по команде с верхнего уровня;
- индикация измеренных и вычисленных параметров на встроенном цифровом индикаторе;
- передача результатов измерений по гальванически изолированным интерфейсам связи RS-485;
- подсчет количества импульсов, поступивших на входы телесигнализации ТС1 и ТС2.
ПЦ6806-03М выполняют дополнительно к общим следующие функции:
- отсчет и индикацию текущего времени;
- присвоение метки времени измерениям параметров сети;
- автоматический переход на летнее/зимнее время (с возможностью отключения данной функции);
- архивирование событий с метками времени (журнал профилей, журнал вкл/выкл и журнал событий).
ПЦ поддерживает следующие протоколы обмена данными:
- по ГОСТ Р МЭК-870-5-1-95 (формат FT3);
- Modbus RTU.
Описания протоколов обмена данными находятся на компакт-диске, входящем в комплект поставки ПЦ, и на сайте предприятия-изготовителя www.npp-em.ru.
Во время эксплуатации ПЦ возможно переключение с одного протокола обмена на другой.
Для проверки работоспособности и конфигурации ПЦ могут быть использованы ПО «Extrasensor» и ПО «EMDeviceCenter», входящие в комплект поставки.
ПО «Extrasensor» и ПО «EMDeviceCenter» представляют собой сервисные программы, которые принимают и отображают измеренные данные, реализованные в виде файлов операционной системы. ПО «Extrasensor» использует протокол обмена данными стандарта МЭК-870-5-1-95 формата FT3, ПО «EMDeviceCenter» использует протокол обмена данными Modbus RTU.
Для конфигурирования и опроса ПЦ возможно применение другого ПО, разработанного
согласно описаниям поддерживаемых протоколов обмена данными. Идентификационные данные ПО отражены в таблице 2. Таблица 2
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программное обеспечение преобразователя измерительного цифрового многофункционального ПЦ6806-03 | Исполнение ПЦ6806-03 | |||
| 6806-06 | - | Е1С04621 | Суммирование байтов | |
| Исполнение | ПЦ6806-03М | |||
| 6806-05 | - | 26C1D33D | Суммирование байтов | |
Программное обеспечение не оказывает влияния на метрологические характеристики. Защита программного обеспечения ПЦ от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.
Диапазон измерения силы тока от 0,01 1ном до 1макс.
Диапазоны измерения фазного напряжения и линейного напряжения от 0,05 ином до
Имакс..
Диапазон измерения частоты должен быть от 45,00 до 55,00 Гц при входном сигнале напряжения в диапазоне от 0,5 до имакс.
Диапазон изменения коэффициента мощности cos ф • (sin ф) от минус 1 до плюс 1. Пределы допускаемой погрешности указаны в таблице 3.
Таблица 3
| Наименование параметра | Для ПЦ класса точности 0,2S | Для ПЦ класса точности 0,5S | |
| Пределы допускаемой основной относительной погрешности | |||
| Ток, А | |||
| 0,01 1ном - 0,05 1ном | ±2,0 % | ±2,0 % | |
| 0,05 1ном — 1макс | ±0,2 % | ±0,5 % | |
| Фазное напряжение, В | |||
| 0,05 Ином - 0,20 Ином | ±0,5 % | ±1,0 % | |
| 0,20 Цном — Имакс | ±0,2 % | ±0,5 % | |
| Линейное напряжение, В | |||
| 0,05 Ином - 0,20 Ином | ±0,5 % | ±1,0 % | |
| 0,20 Ином — Имакс | ±0,2 % | ±0,5 % | |
| Мощность активная, Вт | |||
| 0,20 1ном 1макс 0,80 Ином — Имакс | cosj=1 | ±0,2 % | ±0,5 % |
| 0,01 1ном - 0,20 1ном, 0,80 Ином - Имакс | ±2,0 % | ±2,0 % | |
| Мощность реактивная, вар | |||
| 0,20 1ном Iмакс, 0,80Ином - Имакс | sinj=1 | ±0,5 % | ±0,5 % |
| 0,01 1ном - 0,20 1ном, 0,80 Ином - Имакс | ±2,0 % | ±2,0 % | |
| Пределы допускаемой основной приведенной погрешности | |||
| Мощность активная, Вт | |||
| 0,01 1ном 1макс 0,05 Ином- Имакс | -1> cosj<1 | ±0,2 % | ±0,5 % |
| Мощность реактивная, вар | |||
| 0,01 1ном 1макс 0,05 Ином- Имакс | -1>sinj <1 | ±0,5 % | ±0,5 % |
| Пределы допускаемой абсолютной погрешности | |||
| Время внутренних часов (для ПЦ6806-03М), с/сутки | ±0,5 | ||
| Частота сети, Гц | ±0,01 | ||
| Примечание - Фазное напряжение измеряют только исполнения ПЦ6806-03(М)/1Х, ПЦ6806-03(М)/3Х, ПЦ6806-03(М)/5Х. | |||
Температурный коэффициент при измерении силы тока, фазного и линейного напряжений не превышает значений, указанных в таблице 4
| Наименование параметра | Температурный коэффициент, %/К | |
| Для ПЦ класса точности 0,2S Для ПЦ класса точности 0,5S | ||
| Ток, А | ||
| 0,01 1ном 1макс | 0,01 | 0,03 |
| Фазное и линейное напряжения, В | ||
| 0,05 Цном Цмакс | 0,01 | 0,03 |
Температурный коэффициент при измерении активной мощности не превышает пределов, установленных в таблице 5.
Таблица 5
| Значение тока | Коэффициент мощности | Температурный коэффициент, %/К, | |
| Класс точности 0,2S | Класс точности 0,5S | ||
| 0,05 1ном £ I £ Imax | 1 | 0,01 | 0,03 |
| 0,01 !ном £ I £ Imax | 0,5 (при индуктивной нагрузке) | 0,02 | 0,05 |
Температурный коэффициент при измерении реактивной мощности не превышает пределов, установленных в таблице 6.
Таблица 6
| Значение тока | Коэффициент sin р (при индуктивной или емкостной нагрузке) | Температурный коэффициент, %/К, | |
| Класс точности 0,5 | Класс точности 1,0 | ||
| 0,05 ^ом £ I £ Imax | 1,0 | 0,03 | 0,05 |
| 0,01 !ном £ I £ Imax | 0,5 | 0,05 | 0,07 |
Класс точности по активной энергии ГОСТ Р 52323-2005 Класс точности по реактивной энергии
0,2S; 0,5S
0,5;
1,0
- ТУ 4228-016-25744948-2011
- ГОСТ Р 52425-2005
Порог чувствительности
0,001 1н 0,002 1н
- при регистрации активной энергии;
- при регистрации реактивной энергии
Пределы допускаемой основной относительной погрешности ПЦ при измерении активной энергии приведены в таблицах 7 и 8. Значения, установленные в таблицах 7 и 8, действительны для каждого направления измерения энергии.
Таблица 7 - Пределы допускаемой основной относительной погрешности при измерении активной энергии при симметричной нагрузке
| Значение тока | Коэффициент мощности | Пределы погрешности, % | |
| Класс точности 0,2S | Класс точности 0,5S | ||
| 0,01 им £ I < 0,05 ^ом | 1,0 | ±0,4 | ±1,0 |
| 0,05 !-ном £ I £ !-макс | 1,0 | ±0,2 | ±0,5 |
| 0,02 ^ £ I < 0,1 ^ | 0,5 (при индуктивной нагрузке) 0,8 (при емкостной нагрузке) | ±0,5 | ±1,0 |
| 0,1 !-ном £ I £ !-макс | 0,5 (при индуктивной нагрузке) 0,8 (при емкостной нагрузке) | ±0,3 | ±0,6 |
Таблица 8 - Пределы допускаемой основной относительной погрешности, для многофазных ПЦ с однофазной нагрузкой при симметрии многофазных напряжений, приложенных к цепям напряжения_
| Значение тока | Коэффициент мощности | Пределы погрешности, % | |
| Класс точности 0,2S | Класс точности 0,5S | ||
| 0,05 1ном < I < 1макс | 1 | ±0,3 | ±0,6 |
| 0,1 !-ном < 1 < !-макс | 0,5 (при индуктивной нагрузке) | ±0,4 | ±1,0 |
Разность между значением погрешности при однофазной нагрузке ПЦ и значением погрешности при симметричной многофазной нагрузке при номинальном токе и коэффициенте мощности, равном единице, не превышает 0,4 и 1,0 % для счетчиков классов точности 0,2S и
0,5S соответственно.
Пределы допускаемой основной относительной погрешности измерения реактивной энергии приведены в таблицах 9 и 10.
Таблица 9 - Пределы допускаемой основной относительной погрешности реактивной энергии_
| Значение тока | Коэффициент sin j | Пределы погрешности, % | |
| Класс точности 0,5 | Класс точности 1,0 | ||
| 0,02 1ном < I < 0,05 1ном | 1 (при индуктивной нагрузке) | ±1,0 | ±1,5 |
| 0,05 !«ом < 1 < !макс | 1 (при индуктивной нагрузке) | ±0,5 | ±1,0 |
| 0,05 1ном < I < 0,10 1ном | 0,5 (при индуктивной нагрузке) | ±1,0 | ±1,5 |
| 0,10 1«ом < 1 < 1макс | 0,5 (при индуктивной нагрузке) | ±0,6 | ±1,0 |
| 0,10 1«ом < 1 < 1макс | 0,25 (при емкостной нагрузке) | ±1,0 | ±1,5 |
Таблица 10 - Пределы допускаемой основной относительной погрешности реактивной энергии для многофазных ПЦ с однофазной нагрузкой при симметрии многофазных напряжений, приложенных к цепям напряжения_
| Значение тока | Коэффициент sin j (при индуктивной или емкостной нагрузке) | Пределы погрешности, % | |
| Класс точности 0,5 | Класс точности 1,0 | ||
| 0,05 1«ом < 1 < !макс | 1 | ±0,6 | ±1,5 |
| 0,1 !-ном < I < !-макс | 0,5 | ±1,0 | ±1,5 |
Разность между значением погрешности при однофазной нагрузке ПЦ и значением погрешности при симметричной многофазной нагрузке при номинальном токе и коэффициенте мощности, равном единице, не превышает 1 и 2,5 % для счетчиков классов точности 0,5 и 1 соответственно.
Пределы допускаемой дополнительной относительной погрешности измерения активной энергии, вызываемой изменением влияющих величин по отношению к нормальным условиям, не превышают пределов, указанных в таблице 11.
Таблица 11
| Влияющая величина | Значение тока (симметричная нагрузка) | Коэффициент мощности | Класс точности | |
| 0,2S | 0,5S | |||
| 1 | 2 | 3 | 4 | 5 |
| Изменение температуры окружающего воздуха | 0,05 1«ом < 1 < !^макс | 1,0 | Средний темп эффици< 0,01 | - о к й 3 1^- &°i_- рн U ft_ |
| 0,10 1«ом < 1 < !^макс | 0,5 (при индуктивной нагрузке) | 0,02 | 0,05 | |
| 1 | 2 | 3 | 4 | 5 |
| Изменение напряжения измерительной цепи в пределах ±10 % 1) | 0,05 1ном £ I £ 1макс | 1,0 | Пределы доп погрешь 0,10 | олнительной юсти, % 0,20 |
| 0,10 !-ном £ 1 £ !-макс | 0,5 (при индуктивной нагрузке) | 0,20 | 0,40 | |
| Изменение частоты в пределах ±2 % | 0,05 !«ом £ 1 £ !^макс | 1,0 | 0,10 | 0,20 |
| 0,10 !«ом £ 1 £ !макс | 0,5 (при индуктивной нагрузке) | |||
| Обратный порядок следования фаз | м о 0, | 1,0 | 0,05 | 0,10 |
| Несимметрия напряжения | !^ном | 0,50 | 1,00 | |
| Вспомогательное напряжение ±15 % от номинального | 0, 01 I я О 2 | 0,05 | 0,10 | |
| Г армоники в цепях тока и напряжения | 0,50 Imax | 0,40 | 0,50 | |
| Субгармоники в цепи переменного тока | 0,50 !^ном | 0,60 | 1,50 | |
| Постоянная магнитная индукция внешнего происхождения | !-ном | 2,00 | ||
| Магнитная индукция внешнего происхождения 0,5 мТл 2) | 0,50 | 1,00 | ||
| Радиочастотные электромагнитные поля | 1,00 | 2,00 | ||
| Кондуктивные помехи, наводимые радиочастотными полями | ||||
| Наносекундные импульсные помехи | ||||
| Устойчивость к колебательным затухающим помехам | ||||
Пределы допускаемой дополнительной относительной погрешности измерения реактивной энергии, вызываемой изменением влияющих величин по отношению к нормальным условиям, не превышают пределов, указанных в таблице 12.
Таблица 12
| Влияющая величина | Значение тока (симметричная нагрузка) | Коэффициент sin j (при индуктивной или емкостной нагрузке) | Класс точности | |
| 0,5 | 1,0 | |||
| 1 | 2 | 3 | 4 | 5 |
| Изменение температуры окружающего воздуха | 0,05 !-ном £ I £ !-макс | 1,0 | Средний 1 ный коэфф 0,03 | емператур-ициент, %/К 0,05 |
| 0,10 !-ном £ I £ !-макс | 0,5 | 0,05 | 0,07 | |
| 1 | 2 | 3 | 4 | 5 |
| Изменение напряжения измерительной цепи в пределах ±10 % 1) | 0,02 !«ом £ I £ ^макс | 1,0 | Пределы д ной погре 0,4 | ополнитель-;шности, % 0,7 |
| 0,05 !-ном £ I £ !-макс | 0,5 | 0,5 | 1,0 | |
| Изменение частоты в пределах ±2 % | 0,02 1«ом £ I £ 1макс | 1 | 0,8 | 1,5 |
| 0,05 !-ном £ I £ !-макс | 0,5 | 0,8 | 1,5 | |
| Постоянная магнитная индукция внешнего происхождения | 1-ном | 1 | 2,0 | 2,0 |
| 1. Магнитная индукция внешнего происхождения 0,5 мТл 2) | !-ном | 1 | 1,0 | 2,0 |
| Радиочастотные электромагнитные поля | 1-ном | 1 | 2,0 | 2,0 |
| Кондуктивные помехи, наводимые радиочастотными полями | 1-ном | 1 | 2,0 | 2,0 |
| Наносекундные импульсные помехи | !-ном | 1 | 2,0 | 4,0 |
| Устойчивость к колебательным затухающим помехам | !-ном | 1 | 2,0 | 2,0 |
Технические характеристики указаны в таблице 13.
Таблица 13
| Наименование характеристик | Значения |
| Полная мощность, потребляемая каждой последовательной цепью ПЦ при номинальном значении силы тока и номинальном значении частоты, В-А, не более | 0,1 |
| Полная мощность, потребляемая каждой параллельной цепью ПЦ при номинальном значении напряжения и номинальном значении частоты, В-А, не более - для ПЦ с питанием от измерительной цепи; - для ПЦ с питанием от сети напряжением постоянного и переменного тока, при универсальном питании | 3 0,3 |
| Скорость передачи данных по интерфейсу связи RS-485, бит/с | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| Полная потребляемая мощность ПЦ, В • А, не более Вт, не более | 6 4 |
| Параметры выхода канала телеуправления - ток, мА - напряжение, В | 0-120 ~ 0-264 “0-380 В |
| Г абаритные размеры, мм, не более | 157х120х92 |
| Масса, кг, не более | 1,2 |
| Степень защиты ПЦ по ГОСТ 14254-96 | IP 51 |
| Средняя наработка на отказ, ч, не менее | 100000 |
| Средний срок службы, лет | 30 |
Условия эксплуатации ПЦ указаны в таблице 14. Таблица 14
| Наименование параметра | Значение параметра |
| Температура окружающего воздуха, °С | От минус 30 до плюс 55 |
| Относительная влажность при температуре 35 °С и более низких температурах без конденсации влаги; % | до 90 % |
| Атмосферное давление, кПа | От 60,0 до 106,7 кПа |
| Параметры питания: - от цепи питания (напряжение переменного тока), В - частота, Гц - от цепи питания (напряжение постоянного тока), В - от измерительной цепи, В | От 80 до 264 От 49 до 51 От 100 до 300 От 0,8 до 1,2Ином |
Наносится на маркировочную табличку передней панели ПЦ методом трафаретной печати, на титульные листы эксплуатационных документов - типографским способом.
| Обозначение | Наименование | Кол-во | Примечание |
| КС 141.00.00.000СБ | ПЦ | 1 шт. | |
| Элемент питания литиевый, напряжение 3 В | Установлен внутри ПЦ 6806-03М | ||
| КС 141.00.00.000ПС | Паспорт | 1 экз. | |
| КС 141.00.00.000РЭ | Руководство по эксплуатации | 1 компакт-диск | 1). На партию, но не менее 1 экз. на 10 ПЦ в один адрес; 2). Документы представлены на сайте ООО «ШШ Электромеханика» www.nDD-em.ru |
| КС 141.00.00.000МП | Методика поверки | ||
| Описания протоколов обмена данными | |||
Программное обеспечение | |||
| Инструкции по работе с программным обеспечением |
осуществляется в соответствии с документом по поверке «Преобразователи измерительные цифровые многофункциональные ПЦ6806-03. Методика поверки. КС 141.00.00.000МП» Перечень основных средств поверки (эталонов):
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1 К-02», номинальные фазные напряжения, UH , 60, 120, 240 В; ПГ ± [0,01 + 0,005 • |(UH /U) -1|] %; номинальные токи, IH, 0,05; 0,10; 0,25; 0,5; 1,0; 2,5; 5,0; 10,0; 50,0 А, ПГ ± [0,01 + 0,005 • |(/н /1)-1|] % для IH от 0,1 до 50 А и ПГ ± [0,01 + 0,01 • |(/н /1) -1|] % для IH от 0,05 до 0,1 А; ПГ ± [0,015 + 0,005 • |(PH / P) -1|] %; ПГ ± [0,03 + 0,01 • \(QH /Q) -1|] %; частота от 40 до 70 Гц, ПГ ±0,003 Гц;
- источник переменного тока и напряжения трехфазный программируемый«Энергоформа 3.3», действующее значение первой гармоники от 20 до 264 В; действующее значение первой гармоники тока от 0,005 до 7,7 А.
Методы измерений изложены в руководстве по эксплуатации КС 141.00.00.000РЭ «Руководство по эксплуатации. Преобразователи измерительные цифровые многофункциональные ПЦ6806-03».
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным цифровым многофункциональным ПЦ6806-03
ГОСТ Р 52320-2005 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;
ГОСТ Р 52323-2005 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности
0,2 S и 0,5 S;
ГОСТ Р 52425-2005 (МЭК 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 3005 |
| Поверителей | 7 |
| Актуальность данных | 17.09.2024 |
