| Номер в госреестре | 49071-12 |
| Наименование СИ | Весы электронные |
| Обозначение типа СИ | НПВ |
| Изготовитель | Федеральное казенное учреждение "Исправительная колония № 8" Главного управления Федеральной службы исполнения наказаний по Челябинской обл. (ФКУ ИК-8 ГУФСИН), г.Челябинск |
| Год регистрации | 2012 |
| Срок свидетельства | 14.02.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Весы электронные НПВ (далее - весы) предназначены для измерений массы при статическом взвешивании различных грузов при учётных и технологических операциях, фасовки на предприятиях промышленности и сельского хозяйства.
Принцип действия весов основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза. Далее аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код для индикации.
Конструктивно весы представляют собой грузоприемное устройство с присоединенным жидкокристаллическим дисплеем с клавиатурой. Грузоприемное устройство состоит из весоизмерительной платформы, центрального узла установки датчиков и опорной нижней рамы, и снабжено индикатором уровня.
В весах используются датчики сило- и весоизмерительные тензорезисторные Мерадат КО производства ООО «Уралвес», Россия (Госреестр № 40870-09).
Весы выпускаются в двух модификациях: НИВ-30 и НПВ-600, различающиеся пределами взвешивания и размерами грузоприемной платформы.
Весы оснащены встроенным программным обеспечением (далее ПО). Основные функции ПО: преобразование аналогового сигнала тензорезисторного датчика в цифровой электрический сигнал, и последующий пересчёт его в единицы массы; хранение данных «калибровки», вывод данных на экран.
Программное обеспечение весов заложено в микроконтроллере SM8951AC25PP в процессе производства и защищено от доступа и изменения. Версия программного обеспечения ПО 001.
Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| НПВ | НПВ | ПО 001 | - | - |
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

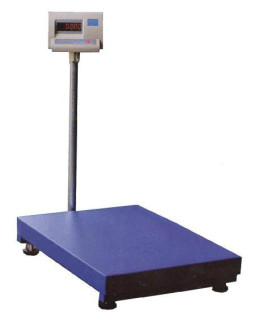

Фотография внешнего вида весов представлена на рисунке 1.
НПВ-30 НПВ-600
Рисунок 1
Место нанесения знака поверки в виде наклейки обозначено на рисунке 1.
| Наименование характеристики | Значение характе] | ристики для весов |
| НВП-30 | НВП-600 | |
| 1Класс точности по ГОСТ Р 53228-2008 | Средний III | |
| 2 Наибольший предел взвешивания (НПВ), кг | 30 | 600 |
| 3 Минимальная нагрузка, г | 200 | 2 000 |
| 4 Дискретность отсчета d, г | 5 | 100 |
| 5 Значение поверочного деления, е, г | 5 | 100 |
| 6 Пределы допускаемой абсолютной погрешности весов при поверке (в эксплуатации): от 0 до 500 е включ. | ± 0,5 е (± 1,0 е) | |
| св. 500 е до 2 000 е включ. | ± 1,0 е (± 2,0 е) | |
| св. 2 000 е до НПВ | ± 1,5 е (± 3,0 е) | |
| 7 Размах показаний весов при поверке, г | 1,5 е | |
| 8 Диапазон выборки массы тары, г | от 0 до НПВ | |
| 9 Время установления показаний, с, не более | 1 | 1 |
| 10 Размеры грузоприемной платформы, мм | 345 х235 | 800x600 |
| 11 Г абаритные размеры, мм | 360 х 340 х 120 | 860x600x1000 |
| 12 Масса, кг | 4,8 | 30,0 |
| 13 Параметры источника питания: | 220 | +15% |
| входное напряжение, В | -20% | |
| частота, Гц | 50 ± 1 | |
| 14 Потребляемая мощность, В-А, средняя | 5,2 | 10 |
| 15 Условия эксплуатации: диапазон рабочих температур, оС | от -10 до +40 | |
| относительная влажность воздуха, (при t = 35 °С), не более, % | 95 | |
| 16 Средний срок службы, лет | 8 | |
наносится на боковую панель весов методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
| Наименование | Количество, шт. |
| Весы | 1 |
| Руководство по эксплуатации | 1 |
| Сетевой кабель | 1 |
осуществляется по Приложению Н ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Эталонные средства измерений, используемые при поверке: гири М1 по ГОСТ 7328-2001.
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к весам
ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»
ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Весы электронные. Технические условия. ТУ 4274-008-08830356-2011
Весы применяются вне сферы государственного регулирования обеспечения единства измерений.
