| Номер в госреестре | 49072-12 |
| Наименование СИ | Приборы универсальные измерительные параметров электрической сети |
| Обозначение типа СИ | DMG 200, DMG 210, DMG 300, DMG 700, DMG 800, DMG 900 |
| Изготовитель | "Lovato Electric S.p.A.", Италия |
| Год регистрации | 2012 |
| Срок свидетельства | 14.02.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Приборы универсальные измерительные параметров электрической сети DMG 200, DMG 210, DMG 300, DMG 700, DMG 800, DMG 900 предназначены для измерения напряжения и силы переменного тока, частоты, коэффициента мощности, активной, реактивной и полной мощности, активной и реактивной энергии в однофазных и трехфазных цепях переменного тока.
Приборы универсальные измерительные параметров электрической сети DMG 200, DMG 210, DMG 300, DMG 700, DMG 800, DMG 900 (далее - приборы DMG) состоят из входных первичных преобразователей тока и напряжения, аналого-цифровых преобразователей, микропроцессора и дисплея. На передней панели приборов расположены: жидкокристаллический дисплей и кнопки управления прибором. На боковых панелях находятся: разъемы для питания прибора, подключения измерительных цепей.
Принцип работы приборов DMG заключается в преобразовании входного аналогового сигнала с помощью аналого-цифрового преобразователя, последующей математической обработки измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
Диапазон измеряемых величин может быть расширен при подключении к входным цепям приборов измерительных трансформаторов тока и напряжения.
Приборы отличаются друг от друга техническими и метрологическими характеристиками. Модификация DMG 210 отличаются от DMG 200 наличием встроенного интерфейсного порта RS485. Модификации DMG 300, DMG 700, DMG8 00, DMG 900 отличаются количеством и типом подключаемых модулей расширения.
Фотографии общего вида приборов DMG приведены на рисунке 1, рисунке 2 и рисунке 3.
| оме 300 | а | |
| 40131 4017 | □ | |
| 401? L401J | и | |
| Jin- | ||
| OiljiM» multimeter | ||

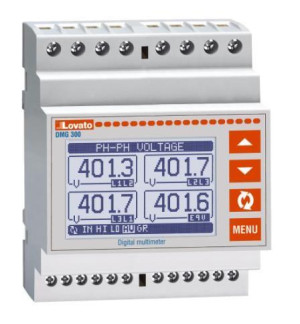

Рисунок 1 - Фотография общего вида приборов универсальных измерительных параметров электрической сети DMG 200, DMG 210, DMG 300 1
Рисунок 2 - Фотография общего вида приборов универсальных измерительных параметров
OijiUI mult»’»**'
электрической сети DMG 700, DMG 800
Рисунок 3 - Фотография общего вида приборов универсальных измерительных параметров
электрической сети DMG 900
Приборы модификации DMG 300 могут использоваться совместно с модулями расширения EXM 1010, EXM 1011, EXM 1012, EXM 1013, EXM 1000, EXM 1001, EXM 1020 и EXM 1030 (технические характеристики модулей приведены в таблице 4). Разъемы для подключения модулей расширения расположены на правой боковой панели приборов.
Приборы модификаций DMG 700, DMG 800, DMG 900 могут использоваться совместно с модулями расширения EXF 1010, EXР 1011, EXР 1012, EXР 1013, EXР 1014, EXР 1000, EXP 1001, EXP 1002, EXP 1003, EXP 1004, EXP 1005, ЕХР 1030 и EXP 1031 (технические характеристики модулей приведены в таблице 5). Разъемы для подключения модулей расширения расположены на задней панели приборов.
Программное обеспечение приборов DMG встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Метрологические характеристики приборов с учетом погрешности, вносимой ПО, представлены в таблице 2. Идентификационные данные программного обеспечения приборов DMG представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения приборов универсальных измерительных параметров электрической сети DMG 200, DMG 210, DMG 300, DMG 700, DMG 800, DMG 900_
| Характеристика | Модификация прибора | ||||
| DMG 200, DMG 210 | DMG 300 | DMG 700 | DMG 800 | DMG 900 | |
| Наименование программного обеспечения | DMG 200SW | DMG 300SW | DMG 700SW | DMG 800SW | DMG 900SW |
| Идентификационное наименование программного обеспечения | Wm106C0208 | Wm206C0208 | Wm106A0208 | Wm207A0208 | Wm104B0208 |
| Номер версии (идентификационный номер) программного обеспечения | 6.2 | 6.2 | 6.1 | 7.3 | 4.3 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | 0x0FD68B02 | 0xD38D8801 | 0xCB30B401 | 0xB2005601 | 0xBFFB8A02 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | SUM32 | SUM32 | SUM32 | SUM32 | SUM32 |
Защита программного обеспечения СИ от непреднамеренных и преднамеренных из
менений соответствует уровню «А» по МИ 3286-2010.
Основные технические и метрологические характеристики приборов универсальных измерительных параметров электрической сети DMG 200, DMG 210, DMG 300, DMG 700, DMG 800, DMG 900 приведены в таблице 2 и таблице 3.
Таблица 2 - Основные метрологические характеристики приборов универсальных измерительных параметров электрической сети DMG 200, DMG 210, DMG 300, DMG 700, DMG 800, DMG 900_
| Измеряемая характеристика | Модификация прибора | Диапазон измерений | Разреше ние | Предел допускаемой основной абсолютной погрешности измерения (класс точности) |
| 1 | 2 | 3 | 4 | 5 |
| Действующее значение фазного напряжения Цф | DMG 200, DMG 210 | от 50 В до 480 В | 0,1 В | ± 0,510 2Цф.м + 1 емр |
| DMG 300 | 0,1 В | ± 0,210 2Цф.м + 1 емр | ||
| DMG 700 | 0,1 В | ± 0,510 2Цф.м + 1 емр | ||
| DMG 800, DMG 900 | 0,1 В | ± 0,210 2Цф.м + 1 емр | ||
| Действующее значение между-фазного напряжения Цмф | DMG 200, DMG 210 | от 80 В до 830 В | 0,1 В | ± 0,510 2Цф.м + 1 емр |
| DMG 300 | 0,1 В | ± 0,210 2Цф.м + 1емр | ||
| DMG 700 | 0,1 В | ± 0,5 10 2Цф.м + 1 емр | ||
| DMG 800, DMG 900 | 0,1 В | ± 0,210 2'Цф.м + 1 емр |
| 1 | 2 | 3 | 4 | 5 |
| Действующее значение силы переменного тока I | DMG 200, DMG 210 | (0,1-1,2)-1ном | 0,001 А | ± 0,5 10-2Im + 1емр |
| DMG 300 | 0,001 А | ± 0,5 10-2Im + 1 емр | ||
| DMG 700 | 0,001 А | ± 0,5 10-2Im + 1 емр | ||
| DMG 800, DMG 900 | 0,001 А | ± 0,5 10-2Im + 1 емр | ||
| Мощность P | DMG 200, DMG 210 | от 0,11ном '0,1ином до 1ном *ином (oos9 0,7...1,0) | 0,1 Вт | ± 1,010 2Рм + 1 емр |
| DMG 300 | 0,1 Вт | ± 0,5 10-2Рм + 1 емр | ||
| DMG 700 | 0,1 Вт | ± 1,010 2Рм + 1 емр | ||
| DMG 800, DMG 900 | 0,1 Вт | ± 0,5 10-2Рм + 1 емр | ||
| Реактивная мощность Q | DMG 200, DMG 210 | от 0,11ном '0,1ином до 1ном ином (sin9 0,7...1,0) | 0,1 вар | ± 1,010 2Qm + 1 емр |
| DMG 300 | 0,1 вар | ± 0,5 10-2Qm + 1 емр | ||
| DMG 700 | 0,1 вар | ± 1,010 2Qm + 1 емр | ||
| DMG 800, DMG 900 | 0,1 вар | ± 0,5 10-2Qm + 1 емр | ||
| Полная мощность S | DMG 200, DMG 210 | от 0,11ном '0,1ином до 1ном *ином | 0,1 ВА | ± 0,510 2Sm + 1 емр |
| DMG 300 | 0,1 В А | ± 0,510 2Sm + 1 емр | ||
| DMG 700 | 0,1 В А | ± 0,510 2Sm + 1 емр | ||
| DMG 800, DMG 900 | 0,1 В А | ± 0,510 2Sm + 1 емр | ||
| Частота f | DMG 200, DMG 210 | от 45 Гц до 66 Гц | 0,01 Гц | ± 0,110-2fM + 1 емр |
| DMG 300 | 0,01 Гц | ± 0,110-2fM + 1 емр | ||
| DMG 700 | 0,01 Гц | ± 0,110-2fM + 1 емр | ||
| DMG 800, DMG 900 | 0,01 Гц | ± 0,110-2fM + 1 емр | ||
| Коэффициент мощности | DMG 200, DMG 210 | от 0 до 1 | 0,001 | ± 1,0 10-2oos9m + 4 емр |
| DMG 300 | 0,001 | ± 1,0 10-2oos9m + 4 емр | ||
| DMG 700 | 0,001 | ± 1,0 10-2oos9m + 4 емр | ||
| DMG 800, DMG 900 | 0,001 | ± 1,0 10-2oos9m + 4 емр | ||
| Активная энергия WA | DMG 200, DMG 210 | - | 0,01 кВтч | Класс точности 1 по ГОСТ Р 52322-2005 |
| DMG 300 | - | 0,01 кВтч | Класс точности 0,5S по ГОСТ Р 52323-2005 | |
| DMG 700 | - | 0,01 кВтч | Класс точности 1 по ГОСТ Р 52322-2005 | |
| DMG 800, DMG 900 | - | 0,01 кВтч | Класс точности 0,5S по ГОСТ Р 52323-2005 | |
| Реактивная энергия wr | DMG 200, DMG 210 | - | 0,01 кварч | Класс точности 2 по ГОСТ Р 52425-2005 |
| DMG 300 | - | 0,01 кварч | Класс точности 1 по ГОСТ Р 52425-2005 | |
| DMG 700 | - | 0,01 кварч | Класс точности 2 по ГОСТ Р 52425-2005 | |
| DMG 800, DMG 900 | - | 0,01 кварч | Класс точности 1 по ГОСТ Р 52425-2005 | |
| Примечания: 1) Пределы допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающей среды на 1 °С в диапазонах температур от минус 20 °С до 21 °С и от 25 °С до 60 °С: - 0,03 % для приборов модификаций DMG300, DMG800, DMG900; - 0,05 % для приборов модификаций DMG200, DMG210, DMG700. 2) U<£.m, имф.м, 1м, Рм, Qm,Sm, fa, cos9m - максимальные значения измеряемой величины; 3) 1ном- номинальное значение действующего значения силы переменного тока, равное 1 А или 5 А; 4) ином - номинальное значение фазного напряжения (действующее значение) 440 В; 5) емр - значение единицы младшего разряда. | ||||
Таблица 3 - Основные технические характеристики приборов универсальных измерительных параметров электрической сети DMG 200, DMG 210, DMG 300, DMG 700, DMG 800, DMG 900
| Наименование характеристик | Модификация прибора | Значение характеристик |
| Г абаритные размеры (ширина х высота x глубина), мм | DMG 200, DMG 210, DMG 300 | 72 х 90 х 63 |
| DMG 700, DMG 800, DMG 900 | 96 х 96 х 80 | |
| Масса, г, не более | DMG 200 | 315 |
| DMG 210 | 315 | |
| DMG 300 | 315 | |
| DMG 700 | 370 | |
| DMG 800 | 370 | |
| DMG 900 | 422 | |
| Диапазон рабочих температур, °С | DMG 200, DMG 210, DMG 300, DMG 700, DMG 800, DMG 900 | от минус 20 до 60 |
| Максимальная относительная влажность, % | DMG 200, DMG 210, DMG 300, DMG 700, DMG 800, DMG 900 | 90 |
| Мощность, потребляемая по цепи питания, В • А, не более | DMG 200 | 3,2 |
| DMG 210 | 4 | |
| DMG 300 | 3,2 | |
| DMG 700 | 10 | |
| DMG 800 | 10 | |
| DMG 900 | 3,2 | |
| Диапазон напряжения питания, В | DMG 200, DMG 210, DMG 300 | от 100 до 240 (напряжение переменного тока частотой 50/60 Гц); от 110 до 250 (напряжение постоянного тока) |
| DMG 700, DMG 800, DMG 900 | от 100 до 440 (напряжение переменного тока частотой 50/60 Гц); от 110 до 250 (напряжение постоянного тока) |
Таблица 4 - Технические характеристики модулей расширения EXM 1010, EXM 1011, EXM
| 1012, EXM 1013, EXM 1000, EXM 1001, EXM 1020 и EXM | 1030 | |
| Тип модуля | Функциональное назначение | Количество модулей устанавливаемых одновременно на прибор модификации DMG 300 |
| 1 | 2 | 3 |
| EXM 1000 | 2 цифровых входа и 2 входа SSR | 3 |
| EXM 1001 | 2 цифровых входа и 2 релейных выхода | 3 |
| EXM 1010 | интерфейс USB | 2 |
| EXM 1011 | интерфейс RS232 | 2 |
| 1 | 2 | 3 |
| EXM 1012 | интерфейс RS485 | 2 |
| EXM 1013 | интерфейс ETHERNET | 2 |
| EXM 1020 | интерфейс RS485 и 2 релейных выхода | 2 |
| EXM 1030 | запись измеренных данных и событий | 1 |
Таблица 5 - Технические характеристики модулей расширения EXP 1010, EXP 1011, EXP 1012, ЕХР 1013, ЕХР 1014, ЕХР 1000, ЕХР 1001, ЕХР 1002, ЕХР 1003, ЕХР 1004, ЕХР
| 1005, ЕХР 1030 и | EXР 1031 | |||
| Тип модуля | Функциональное назначение | Количество модулей устанавливаемых одновременно на прибор | ||
| DMG 700 | DMG 800 | DMG 900 | ||
| EXР 1010 | интерфейс USB | 2 | 2 | 2 |
| EXР 1011 | интерфейс RS232 | 2 | 2 | 2 |
| EXР 1012 | интерфейс RS485 | 2 | 2 | 2 |
| EXР 1013 | интерфейс ETHERNET | - | 2 | 2 |
| EXР 1014 | интерфейс ProfibusDP | - | 2 | 2 |
| EXР 1000 | 4 цифровых входа | 2 | 2 | 4 |
| EXР 1001 | 4 цифровых выхода | 2 | 2 | 4 |
| EXР 1002 | 2 цифровых входа и 2 выхода | 4 | 4 | 4 |
| EXР 1003 | 2 релейных выхода | 4 | 4 | 4 |
| EXР 1004 | 2 аналоговых входа | - | 4 | 4 |
| EXР 1005 | 2 аналоговых выхода | - | 4 | 4 |
| ЕХР 1030 | запись измеренных событий | - | 1 | 1 |
| EXР 1031 | запись измеренных данных и событий | - | - | 1 |
Таблица 6 - Габариты и масса модулей расширения EXM
| Тип модуля | Масса, г | Длина, мм | Ширина, мм | Высота, мм |
| EXM 1000 | 130 | 58 | 35,8 | 90 |
| EXM 1001 | 130 | 58 | 35,8 | 90 |
| EXM 1010 | 130 | 58 | 35,8 | 90 |
| EXM 1011 | 130 | 58 | 35,8 | 90 |
| EXM 1012 | 130 | 58 | 35,8 | 90 |
| EXM 1013 | 145 | 58 | 35,8 | 90 |
| EXM 1020 | 130 | 58 | 35,8 | 90 |
| EXM 1030 | 130 | 58 | 35,8 | 90 |
Таблица 7 - Габариты и масса модулей расширения ЕХР
| Тип модуля | Масса, г | Длина, мм | Ширина, мм | Высота, мм |
| 1 | 2 | 3 | 4 | 5 |
| EXР 1010 | 55 | 38,2 | 22 | 64,5 |
| EXР 1011 | 50 | 38,2 | 22 | 64,5 |
| EXР 1012 | 55 | 38,2 | 22 | 64,5 |
| EXР 1013 | 64 | 38,2 | 22 | 64,5 |
| EXР 1014 | 50 | 38,2 | 22 | 64,5 |
| EXР 1000 | 50 | 38,2 | 22 | 64,5 |
| EXР 1001 | 50 | 38,2 | 22 | 64,5 |
| 1 | 2 | 3 | 4 | 5 |
| EXР 1002 | 50 | 38,2 | 22 | 64,5 |
| EXР 1003 | 75 | 38,2 | 22 | 64,5 |
| EXР 1004 | 50 | 38,2 | 22 | 64,5 |
| EXР 1005 | 50 | 38,2 | 22 | 64,5 |
| ЕХР 1030 | 55 | 38,2 | 22 | 64,5 |
| EXР 1031 | 55 | 38,2 | 22 | 64,5 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель корпуса приборов универсальных измерительных параметров электрической сети DMG 200, DMG 210, DMG 300, DMG 700, DMG 800, DMG 900 в виде наклейки со стойким к истиранию покрытием.
Таблица 8 - Комплект поставки
| Наименование | Количество | Примечание |
| Прибор универсальный измерительный параметров электрической сети DMG 200, DMG 210, DMG 300, DMG 700, DMG 800, DMG 900 | 1 | — |
| Модули расширения EXM 1010, EXM 1011, EXM 1012, EXM 1013, EXM 1000, EXM 1001, EXM 1020, EXM 1030, EXР 1010, EXР 1011, EXР 1012, EXР 1013, EXР 1014, EXР 1000, EXР 1001, EXР 1002, EXР 1003, EXР 1004, EXР 1005, ЕХР 1030 и EXР 1031 | По требованию заказчика | — |
| Руководство по эксплуатации | 1 | — |
| Методика поверки | 1 | МП - 185/447-2010 |
осуществляется по документу МП - 185/447-2010 «Приборы универсальные измерительные параметров электрической сети DMG 200, DMG 210, DMG 300, DMG 700, DMG 800, DMG 900. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» в 2011 г. Перечень основных средств, применяемых при поверке, указан в таблице 9.
Таблица 9
| Тип прибора | Характеристики | ||
| 1 | 2 | ||
| Калибратор электрической мощности Fluke 6100А | Воспроизведение напряжения переменного тока | ||
| Предел | Частота | Абсолютная погрешность | |
| 1008 В | от 16 Гц до 450 Гц | ± (166-10"6- Ивых + 4,4 мВ) | |
| 1 | |||||
| Калибратор электрической мощности Fluke 6100А | Воспроизведение силы переменного тока | ||||
| Предел | Частота | Абсолютная погрешность | |||
| 10 А | от 16 Гц до 450 Гц | ± (139-10"6- ^ых + 120 мкА) | |||
| Воспроизведение мощности | |||||
| Предел | Предел допуск. относительной погрешности | ||||
| 20 кВА | 0,18 % | ||||
| 20 квар | 0,18 % | ||||
| 20 кВт | 0,18 % | ||||
| Воспроизведение частоты | |||||
| Диапазон | Предел допуск. относительной погрешности | ||||
| от 16 Гц до 850 Гц | 0,005 % | ||||
| Воспроизведение фазового сдвига между током и напряжением (диапазон воспроизведения напряжения: от 16 В до 1008 В) | |||||
| Диапазон тока | Частота | Абсолютная погрешность | |||
| от 0,25 А до 5,0 А | от 16 Гц до 69 Гц | 0,003 ° | |||
| Ваттметр-счетчик эталонный трехфазный ЦЭ6802 | Класс точности при измерении: - мощности (энергии) - 0,05 %; - реактивной мощности (энергии) - 0,1 % | ||||
| Секундомер механический СОСпр «Агат» | Абсолютная погрешность: ± 0,3 с. | ||||
Методы измерений с помощью приборов универсальных измерительных параметров электрической сети DMG 200, DMG 210, DMG 300, DMG 700, DMG 800, DMG 900 указаны в руководствах по эксплуатации на данные приборы.
Нормативные и технические документы, устанавливающие требования к приборам универсальным измерительным параметров электрической сети DMG 200, DMG 210, DMG 300, DMG 700, DMG 800, DMG 900
Техническая документация фирмы “LOVATO ELECTRIC S.P.A”, Италия.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
