| Номер в госреестре | 49072-17 |
| Наименование СИ | Приборы универсальные измерительные параметров электрической сети |
| Обозначение типа СИ | DMG |
| Изготовитель | "Lovato Electric S.p.A.", Италия |
| Год регистрации | 2017 |
| Срок свидетельства | 03.08.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы универсальные измерительные параметров электрической сети DMG (далее -приборы DMG), предназначены для измерений напряжения и силы переменного тока, частоты, коэффициента мощности, активной, реактивной и полной мощности, активной и реактивной электрической энергии в однофазных и трехфазных цепях переменного тока.
Принцип действия приборов DMG основан на преобразовании входных аналоговых сигналов с помощью аналого-цифрового преобразователя и последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра с отображением результатов на жидкокристаллическом дисплее
Приборы DMG состоят из входных первичных преобразователей тока и напряжения, аналого-цифровых преобразователей, микропроцессора и дисплея. На передней панели приборов расположены: жидкокристаллический дисплей и кнопки управления прибором. На боковых панелях находятся: разъемы для питания прибора, подключения измерительных цепей. Диапазон измеряемых величин может быть расширен при подключении к входным цепям приборов измерительных трансформаторов тока и напряжения.
Модификации приборов DMG отличаются друг от друга техническими и метрологическими характеристиками. Модификации DMG 110, 210, 610 отличаются наличием встроенного интерфейсного порта RS485. Модификации DMG 300, DMG 700, DMG 800, DMG 900 отличаются количеством и типом подключаемых модулей расширения. Модификаций DMG 600, DMG 610 могут использоваться совместно с модулями расширения ЕХР 1000, ЕХР
1001, EXР 1002, EXР 1003, EXР 1008, EXР 1010, EXР 1011, EXР 1012, EXР 1013. Разъемы для подключения модулей расширения расположены на задней панели приборов. Приборы модификации DMG 300 могут использоваться совместно с модулями расширения EXM 1010, EXM 1011, EXM 1012, EXM 1013, EXM 1000, EXM 1001, EXM 1020 и EXM 1030. Разъемы для подключения модулей расширения расположены на правой боковой панели приборов. Приборы модификаций DMG 700, DMG 800, DMG 900 могут использоваться совместно с модулями расширения EXР 1010, EXР 1011, EXР 1012, EXР 1013, EXР 1014, EXР 1000, EXР 1001, EXР
1002, EXР 1003, EXР 1004, EXР 1005, ЕХР 1030 и EX^ 1031. Разъемы для подключения модулей расширения расположены на задней панели приборов.

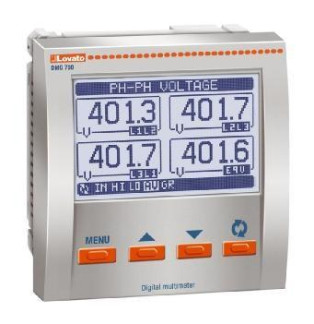

Общий вид приборов DMG приведен на рисунках 1-4.
Защита приборов DMG от несанкционированного доступа реализована при помощи опломбирования разъемов подключения измерительных цепей.
Схема пломбировки от несанкционированного доступа представлена на рисунке 5.
Рисунок 1 - Общий вид приборов DMG модификаций DMG 100, DMG 110,
DMG 200, DMG 210, DMG 300
щэсш
[ШЙШ
f
о
Рисунок 3 - Общий вид приборов DMG модификации DMG 900
1тг зт “391з те.
АПППЧ1В1ЕЧ";’
□ ЕЭ
гД
Рисунок 4 - Общий вид приборов DMG модификаций DMG 600, DMG 610
Приборы DMG имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Нормирование метрологических характеристик приборов DMG проведено с учетом влияния ПО.
Уровень защиты ПО - «высокий», в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Модификация прибора | ||||||
| DMG 1001, DMG 1102 | DMG 200, DMG 210 | DMG 300 | DMG 6003, DMG 6104 | DMG 700 | DMG 800 | DMG 900 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Значение | |||||||
| Наименование ПО | DMG 100SW | DMG 200SW | DMG 300SW | DMG 600SW | DMG 700SW | DMG 800SW | DMG 900SW |
| Идентификационное наименование ПО | Wm 2B0214 | Wml 06C0208 | Wm 206C0208 | Wm 1A0413 | Wm 106A0208 | Wm 207A0208 | Wml 04B0208 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Номер версии (идентификационный номер) ПО | не ниже 1 | не ниже 1 | не ниже 1 | не ниже 1 | не ниже 1 | не ниже 1 | не ниже 1 |
| Цифровой идентификатор ПО | 0х 21EBF641, 0х 221D4172 | 0x 0FD68B02 | 0x D38D8801 | 0x 20AF8073, 0x 1FF62484 | 0x CB30B401 | 0x B2005601 | 0x BFFB8A02 |
| Алгоритм вычисления цифрового идентификатора ПО | SUM32 | SUM32 | SUM32 | SUM32 | SUM32 | SUM32 | SUM32 |
| Примечания: 2, 3, 4 - обозначена прослеживаемость модификаций приборов и идентификационных данных ПО | |||||||
приведены в таблицах 2 и 7.
аблица 2 - Метрологические характеристики
| Измеряемая характеристика | Модификация прибора | Диапазон измерений | Разреше ние | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 | 5 |
| Действующее значение фазного напряжения, Иф, В | DMG 100, DMG 110 DMG 600, DMG 610 | от 50 до 480 | 0,1 | ±(0,5-10 2 Иф.м + 0,5 емр) |
| DMG 200, DMG 210 DMG 700 | ±(0,5 10 2 Иф.м + 1 емр) | |||
| DMG 300 DMG 800, DMG 900 | ±(0,210 2 Иф.м + 1 емр) | |||
| Действующее значение междуфазного напряжения, Имф, В | DMG 100, DMG 110 DMG 600, DMG 610 | от 80 до 830 | 0,1 | ±(0,5-10 2 Иф.м + 0,5 емр) |
| DMG 200, DMG 210 DMG 700 | ±(0,5 10 2 Иф.м + 1 емр) | |||
| DMG 300 DMG 800, DMG 900 | ±(0,210 2 Иф.м + 1 емр) | |||
| Действующее значение силы переменного тока, I, А | DMG 100, DMG 110 DMG 600, DMG 610 | от 0,1 1ном до 1,2 1ном | 0,001 | ±(0,5 10 21м + 0,5 емр) |
| DMG 200, DMG 210 DMG 700 | ±(0,5 10 21м + 1 емр) | |||
| DMG 300 DMG 800, DMG 900 | ±(0,210 21м + 1 емр) | |||
| Мощность, P, Вт | DMG 100, DMG 110 DMG 600, DMG 610 | от 0,11ном '0,ГЦном до 1ном Ином (еоБф 0,7...1,0) | 0,1 | ±(1,0' 10 2 Рм + 0,5 емр) |
| DMG 200, DMG 210 DMG 700 | ±(1,0' 10 2 Рм + 1 емр) | |||
| DMG 300 DMG 800, DMG 900 | ±(0,510 2 Рм + 1 емр) |
| 1 | 2 | 3 | 4 | 5 |
| Реактивная мощность, Q, вар | DMG 100, DMG 110 DMG 600, DMG 610 | от 0,11ном 0,1ином до 1ном ином (si^ 0,7...1,0) | 0,1 | ±(1,0' 10 2^м + 0,5 емр) |
| DMG 200, DMG 210 DMG 700 | ±(1,0102^м + 1 емр) | |||
| DMG 300 DMG 800, DMG 900 | ±(0,510 2^м + 1 емр) | |||
| Полная мощность, S, ВА | DMG 100, DMG 110 DMG 600, DMG 610 | от 0,11ном 0,1ином до 1ном ином | 0,1 | ±(1,010-2^м + 0,5 емр) |
| DMG 200, DMG 210 DMG 700 DMG 300 DMG 800, DMG 900 | ±(0,510 2^м + 1 емр) | |||
| Частота, f Гц | DMG 100, DMG 110 DMG 600, DMG 610 | от 45 до 66 | 0,01 | ±(0,110-2Гм + 0,5 емр) |
| DMG 200, DMG 210 DMG 700 DMG 300 DMG 800, DMG 900 | ±(0,110 21м + 1 емр) | |||
| Коэффициент мощности | DMG 100, DMG 110 DMG 600, DMG 610 DMG 200, DMG 210 DMG 700 DMG 300 DMG 800, DMG 900 | от 0 до 1 | 0,001 | ±(1,0- 10-2•cosфм + 4 емр) |
| Активная энергия, WA, кВт-ч | DMG 100, DMG 110 DMG 600, DMG 610 DMG 200, DMG 210 DMG 700 | - | 0,01 | в соответствии с таблицей 3 |
| DMG 300 DMG 800, DMG 900 | в соответствии с таблицей 4 | |||
| Реактивная энергия, WР, вар-ч | DMG 100, DMG 110 DMG 600, DMG 610 DMG 200, DMG 210 DMG 700 | - | 0,01 | в соответствии с таблицей 5 |
| DMG 300 DMG 800, DMG 900 | в соответствии с таблицей 6 | |||
| Примечания: 1) Пределы допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающей среды на 1 °C в диапазонах температур от минус 20 °С до плюс 21 °С и от плюс 25 °С до плюс 60 °С (включ.): - ±0,03 % для приборов модификаций DMG 300, DMG 800, DMG 900; - ±0,05 % для приборов модификаций DMG 100, DMG 110, DMG 200, DMG 210, DMG 700, DMG 600, DMG 610. 2) Uф.м, Uмф.м, 1м, Рм, Qм, Sм, Гм, ^фм - максимальные значения измеряемой величины; 3) 1ном- номинальное значение действующего значения силы переменного тока, равное 1 А или 5 А; 4) ином - номинальное значение фазного напряжения (действующее значение) 400 В; 5) емр - значение единицы младшего разряда. | ||||
Таблица 3 - Пределы допускаемой относительной погрешности измерений активной электрической энергии (класс точности 1,0)_
| Значение тока, Ii? А | Uном, В | Коэффициент мощности | Р % О4 |
| 1,00 | |||
| 0,1°Тном < ^ < tnax | 400 | 0,50 (при индуктивной нагрузке) | ±1,0 |
| 0,80 (при емкостной нагрузке) | |||
| Таблица 4 - Пределы допускаемой электрической энергии (класс точности | относительной погрешности измерений активной 0,5S) | ||
| Значение тока, Ii, А | Uном, В | Коэффициент мощности | Р % о4 |
| 1,00 | ±0,5 | ||
| 0,10-!ном < Ii < Imax | 400 | 0,50 (при индуктивной нагрузке) | ±0,6 |
| 0,80 (при емкостной нагрузке) | |||
Таблица 5 - Пределы допускаемой относительной погрешности измерений реактивной электрической энергии (класс точности 2,0)_
| Значение тока, I;, А | Uном, В | Коэффициент si^ (при индуктивной или емкостной нагрузке) | Р % о4 |
| 0,10Тном < < I^max | 400 | 1,00 | ±2,0 |
| 0,50 | |||
| 0,25 | ±2,5 |
Таблица 6 - Пределы допускаемой относительной погрешности измерений реактивной электрической энергии (класс точности 1,0)_
| Значение тока, Ii, А | Uном, В | Коэффициент sinф (при индуктивной или емкостной нагрузке) | Р % О4 |
| 0,10Тном < Ii < Imax | 400 | 1,00 | ±1,0 |
| 0,50 | |||
| 0,25 | ±1,5 |
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Модификация прибора | Значение характеристик |
| 1 | 2 | 3 |
| Г абаритные размеры, мм (ширина х высота x глубина) | DMG 100, DMG 110 | 72 x 90 x 63 |
| DMG 600, DMG 610 | 96 x 96 x 73,5 | |
| DMG 200, DMG 210, DMG 300 | 72 х 90 х 63 | |
| DMG 700, DMG 800, DMG 900 | 96 х 96 х 80 | |
| Масса, г, не более | DMG 200, DMG 210, DMG 300 | 315 |
| DMG 700, DMG 800 | 370 | |
| DMG 900 | 422 | |
| DMG 100, DMG 110 | 300 | |
| DMG 600, DMG 610 | 330 | |
| Диапазон рабочих температур, С | DMG 100, DMG 110, DMG 200, DMG 210, DMG 300, DMG 600, DMG 610, DMG 700, DMG 800, DMG 900 | от -20 до +60 |
| 1 | 2 | 3 |
| Относительная влажность, % | DMG 200, DMG 210, DMG 300, DMG 700, DMG 800, DMG 900 | не более 90 |
| DMG 100, DMG 110, DMG 600, DMG 610 | не более 80 | |
| Мощность, потребляемая по цепи питания, В • А, не более | DMG 200, DMG 300 | 3,2 |
| DMG 210 | 4 | |
| DMG 100, DMG 110 | 2,2 | |
| DMG 600, DMG 610 | 5 | |
| DMG 700, DMG 800 | 10 | |
| DMG 900 | 3,2 | |
| Диапазон напряжения питания от сети переменного тока с частотой 50/60 Гц, В | DMG 100, DMG 110, DMG 200, DMG 210, DMG 300 | от 100 до 240 |
| DMG 600, DMG 610, DMG 700, DMG 800, DMG 900 | от 100 до 440 | |
| Диапазон напряжения питания от сети постоянного тока, В | DMG 100, DMG 110, DMG 200, DMG 210, DMG 300, DMG 600, DMG 610, DMG 700, DMG 800, DMG 900 | от 110 до 250 |
| Средняя наработка на отказ, ч | DMG 100, DMG 110, DMG 200, DMG 210, DMG 300, DMG 600, DMG 610, DMG 700, DMG 800, DMG 900 | 20000 |
Таблица 8 - Технические характеристики модулей расширения
| Тип модуля | Функциональное назначение | Количество модулей устанавливаемых одновременно на прибор модификации DMG 300 |
| EXM 1000 | 2 цифровых входа и 2 входа SSR | 3 |
| EXM 1001 | 2 цифровых входа и 2 релейных выхода | 3 |
| EXM 1010 | интерфейс USB | 2 |
| EXM 1011 | интерфейс RS232 | 2 |
| EXM 1012 | интерфейс RS485 | 2 |
| EXM 1013 | интерфейс ETHERNET | 2 |
| EXM 1020 | интерфейс RS485 и 2 релейных выхода | 2 |
| EXM 1030 | запись измеренных данных и событий | 1 |
Таблица 9 - Г абариты и масса модулей расширения EXM
| Тип модуля | Масса, г | Длина, мм | Ширина, мм | Высота, мм |
| EXM 1000 | 130 | 58 | 35,8 | 90 |
| EXM 1001 | 130 | 58 | 35,8 | 90 |
| EXM 1010 | 130 | 58 | 35,8 | 90 |
| EXM 1011 | 130 | 58 | 35,8 | 90 |
| EXM 1012 | 130 | 58 | 35,8 | 90 |
| EXM 1013 | 145 | 58 | 35,8 | 90 |
| EXM 1020 | 130 | 58 | 35,8 | 90 |
| EXM 1030 | 130 | 58 | 35,8 | 90 |
Таблица 10 - Габариты и масса модулей расширения EXP
| Тип модуля | Масса, г | Длина, мм | Ширина, мм | Высота, мм |
| EXP 1000 | 50 | 38,2 | 22 | 64,5 |
| EXP 1001 | 50 | 38,2 | 22 | 64,5 |
| EXP 1002 | 50 | 38,2 | 22 | 64,5 |
| EXP 1003 | 75 | 38,2 | 22 | 64,5 |
| EXP 1004 | 50 | 38,2 | 22 | 64,5 |
| EXP 1005 | 50 | 38,2 | 22 | 64,5 |
| EXP 1008 | 80 | 38,2 | 22 | 64,5 |
| EXP 1010 | 55 | 38,2 | 22 | 64,5 |
| EXP 1011 | 50 | 38,2 | 22 | 64,5 |
| EXP 1012 | 55 | 38,2 | 22 | 64,5 |
| EXP 1013 | 64 | 38,2 | 22 | 64,5 |
| EXP 1014 | 50 | 38,2 | 22 | 64,5 |
| EXP 1030 | 55 | 38,2 | 22 | 64,5 |
| EXP 1031 | 55 | 38,2 | 22 | 64,5 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус приборов в виде наклейки со стойким к истиранию покрытием.
Таблица 11 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор универсальный измерительный параметров электрической сети DMG | модификация | 1 шт. |
| Модули расширения | по требованию заказчика | - |
| Методика поверки | МТТКЛ 0218 МП | 1 экз. |
| Pуководство по эксплуатации | - | 1 экз. |
осуществляется по документу МЦКЛ.0218.МП «Приборы универсальные измерительные параметров электрической сети DMG. Методика поверки», утвержденному ЗАО КИП «МЦЭ»
14.04.2017 г.
Основные средства поверки:
- калибратор электрической мощности Fluke 6100 А (рег. № 33864-07);
- ваттметр-счетчик эталонный трехфазный ЦЭ6802 (рег. № 13548-05);
- секундомер механический СОСпр (рег. № 11519-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на бланк свидетельства о поверке
приведены в эксплуатационном документе.
Техническая документация фирмы “LOVATO ELECTRIC S.P.A”, Италия.
