Государственный реестр средств измерений

Весы неавтоматического действия HJ, 49073-12

Для статического измерения массы.
Карточка СИ
Номер в госреестре 49073-12
Наименование СИ Весы неавтоматического действия
Обозначение типа СИ HJ
Изготовитель "Shinko Denshi Co., Ltd.", Япония
Год регистрации 2012
Срок свидетельства 01.02.2022
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Весы неавтоматического действия HJ (далее - весы), предназначены для статического измерения массы.

Описание

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного прибора (терминала), который может быть закреплен на кронштейне.

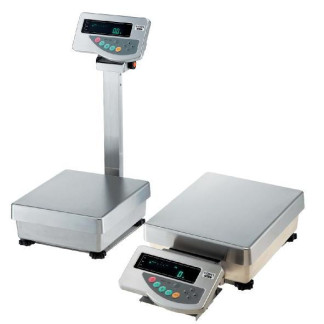

Общий вид весов показан на рисунке 1.

Принцип действия весов основан на преобразовании частоты вибрации акустического весоизмерительного датчика, возникающей при его растяжении или сжатии под действием взвешиваемого груза, в цифровой электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Результаты взвешивания выводятся на дисплей.

Питание весов осуществляется через адаптер сетевого питания. В зависимости от модификации весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

-    устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

-    полуавтоматическое устройство установки нуля (Т.2.7.2.2);

-    устройство первоначальной установки нуля (Т.2.7.2.4);

-    устройство слежения за нулем (Т.2.7.3);

-    устройство индикации отклонения от нуля (4.5.5);

-    устройство установки нуля и уравновешивания тары (4.6.9);

-    устройство выборки массы тары (Т.2.7.4);

-    цифровое показывающее устройство с отличающимся делением (3.4.1);

-    полуавтоматическое устройство юстировки чувствительности встроенным грузом (4.1.2.5) (для модификаций: HJR-17KSCE, HJR-22KSCE, HJR-33KSCE, HJR-62KSDCE).

Весы оснащены последовательным интерфейсом передачи данных RS232C.

Весы снабжены следующими функциями:

-    подсчет количества образцов;

-    взвешивание в различных единицах измерения массы (килограмм, грамм, карат);

-    взвешивание в процентах;

-    сигнализация о превышении нагрузки.

Весы выпускаются в следующих модификациях: HJ-17KSCE, HJR-17KSCE, HJ-22KSCE, HJR-22KSCE, HJ-33KSCE, HJR-33KSCE, HJ-62KSDCE, HJR-62KSDCE, отличающихся метрологическими характеристиками.

Обозначение модификаций весов имеет вид HJ[R]-А[К][S][D]CE, где:

HJ - обозначение типа весов;

[R] - (если присутствует) означает, что весы оснащены полуавтоматическим устройством юстировки чувствительности встроенным грузом;

А - обозначение максимальной нагрузки (Max), в килограммах;

[К] - (если присутствует) означает весы с максимальной нагрузкой более 10 кг;

[S] - (если присутствует) означает, что в комплект поставки не входит кронштейн для крепления весоизмерительного прибора (терминала);

[D] - (если присутствует) означает, что весы оснащены цифровым показывающим устройством, с уменьшенным в 10 раз делением, в диапазоне от 0 до 6200 г включительно.

Место нанесения поверительно-го клейма (переключатель юстировки)

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на задней поверхности терминала (как показано на рисунке 2). Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы и установки переключателя юстировки в положение «ON». Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Защита ПО от непреднамеренных и преднамеренных воздействий согласно МИ 32862010 соответствует уровню «А».

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.

Наименование

ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

_*

HJK

201

_*

_*

* Примечание - Наименование ПО, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.

Технические характеристики

Максимальная (Мах) и минимальная (Min) нагрузки, поверочное деление (е), число поверочных делений (n), действительная цена деления (d), интервалы взвешиваний и пределы допускаемой погрешности (mpe) в зависимости от модификации весов приведены в таблице 2.

Таблица 2

Характеристика

Модификации

HJ-17KSCE,

HJR-17KSCE

HJ-22KSCE,

HJR-22KSCE

HJ-33KSCE,

HJR-33KSCE

HJ-62KSDCE,

HJR-62KSDCE

Мах, г

17000

22000

33000

62000

Min, г

5

5

5

5

Действительная цена деления (d), мг

100

100

100

до 6200 г вкл.-100 св. 6200 г-1000

Поверочное деление (е), мг

1000

1000

1000

1000

Число поверочных делений (n)

17000

22000

33000

62000

Класс точности по ГОСТ Р 53228-2008

II

Пределы допускаемой погрешности при поверке для нагрузки т, выраженной в поверочных делениях е, ± мг 0<т<5000 5000<т<20000 20000<т<100000

500

1000

500

1000

1500

500

1000

1500

500

1000

1500

Пределы допускаемой погрешности в эксплуатации (у пользователя) и при осуществлении государственного метрологического надзора за весами и их применением равны удвоенному значению пределов допускаемых погрешностей при поверке.

Диапазон уравновешивания тары

100% Мах

Диапазон рабочих температур, °С

от плюс 5 до плюс 35

Электрическое питание - от сети переменного тока с параметрами: напряжение, В частота, Гц

от 187 до 242 от 49 до 51

Таблица 3

Модификации

Масса, кг, не более

Габаритные размеры весов, мм, не более (с терминалом на кронштейне)

HJ-17KSCE, HJ-22KSCE, HJ-33KSCE, HJ-62KSDCE

16,6

508х400х705

HJR-17KSCE, HJR-22KSCE, HJR-33KSCE, HJR-62KSDCE

И

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку, расположенную на грузоприемном устройстве весов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

1.    ГПУ..................................................................................................................................1 шт.

2.    Весоизмерительный прибор (терминал)......................................................................1 шт.

3.    Руководство по эксплуатации......................................................................................1 экз.

4.    Адаптер сетевого питания.............................................................................................1 шт.

5.    Кронштейн для крепления весоизмерительного прибора (терминала)*..................1 шт.

* Примечание - Кронштейн для крепления весоизмерительного прибора (терминала) в стандартный комплект поставки не входит.

Поверка

осуществляется по приложению Н «Методика поверки весов» ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в разделе 3.2 руководства по эксплуатации на весы.

Основные средства поверки: гири, соответствующие классам точности Е2, F1 по ГОСТ 7328-2001.

Сведения о методах измерений

«Весы неавтоматического действия HJ. Руководство по эксплуатации», раздел 6 «Взвешивание».

Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия HJ

1.    ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

2.    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы»

3.    Техническая документация фирмы-изготовителя

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;

-    при осуществлении торговли и товарообменных операций, выполнении работ по расфасовке товаров;

-    выполнение государственных учетных операций;

-    осуществление мероприятий государственного контроля (надзора).
