Весы неавтоматического действия HJ, 49073-22

49073-22
Весы неавтоматического действия HJ (далее — весы) предназначены для измерений
Карточка СИ
Номер в госреестре 49073-22
Наименование СИ Весы неавтоматического действия
Обозначение типа СИ HJ
Изготовитель Shinko Denshi Co., Ltd., Япония
Год регистрации 2022
Срок свидетельства 26.01.2027
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Весы неавтоматического действия HJ (далее — весы) предназначены для измерений массы.

Описание

Принцип действия весов основан на преобразовании частоты вибрации акустического датчика, изменяющейся под действием нагрузки пропорционально массе измеряемого объекта. Сигнал с датчика преобразуется внутренними устройствами весов в цифровой электрический сигнал, затем преобразованный сигнал подвергается математической обработке с дальнейшим определением значения массы объекта измерений. Результаты взвешивания выводятся на дисплей весов.

Весы представляют собой средство измерений массы неавтоматического действия по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Конструктивно весы состоят из:

- грузоприемного устройства (далее - ГПУ);

- электронного весоизмерительного устройства, оснащенного счетчиком частоты, дисплеем для отображения результатов измерений и функциональными клавишами для управления весами. Может быть установлен на стойке, прикрепленной к основанию ГПУ весов.

Общий вид весов представлен на рисунке 1.

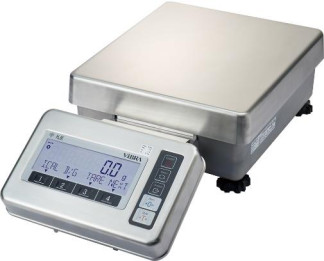

Рисунок 1 - Общий вид весов (пример)

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

- определение стабильного равновесия (4.4.2);

- полуавтоматическое устройство установки на нуль (Т.2.7.2.2);

- устройство первоначальной установки на нуль (Т.2.7.2.4);

- устройство слежения за нулем (Т.2.7.3);

- устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);

- дополнительное счетное устройство (Т.2.5.3)

- обнаружение промахов (5.2);

- процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1).

Весы имеют следующие режимы работы (4.20 ГОСТ OIML R 76-1-2011):

- счетный режим;

- вычисление процентных соотношений;

- режим сравнения;

Весы оснащаются двумя последовательными интерфейсами RS-232C (D-SUB 9P) для связи или передачи результатов измерений на периферийные устройства, например, принтер, электронные регистрирующие устройства, вторичный дисплей, персональный компьютер. В качестве опции весы могут оснащаться релейный выходом или интерфейсом RS-422 взамен первого интерфейса RS-232C.

Весы выпускаются в следующих модификациях: HJ-17KSCE, HJR-17KSCE, HJ-22KSCE, HJR-22KSCE, HJ-33KSCE, HJR-33KSCE, HJ-62KSDCE, HJR-62KSDCE, отличающихся метрологическими характеристиками.

Обозначение модификаций весов имеет вид HJ[R]-A[K][S][D]CE, где:

H J - обозначение типа весов;

[R] — условное обозначение модификаций весов, оснащенной встроенной калибровочной гирей;

А - значение максимальной нагрузки (Max), кг: 17, 22, 33, 62.

[К] - условное обозначение модификации весов с максимальной нагрузкой более 10 кг;

[S] - условное обозначение модификации весов, не оснащенных стойкой для крепления электронного весоизмерительного устройства;

[D] - условное обозначение модификации весов, с изменяющейся действительной ценой деления (шкалы), (d), в диапазоне от 0 до 6200 г включительно.

Защита от несанкционированного доступа к метрологически значимым частям весов, осуществляется пломбировкой разрушаемыми наклейками согласно схеме, представленной на рисунке 2.

ГПУ

Электронное весоизмерительное устройство

Весоизмерительное устройство (модификация с релейным интерфейсом)

Весоизмерительное устройство (модификация с аккумулятором)

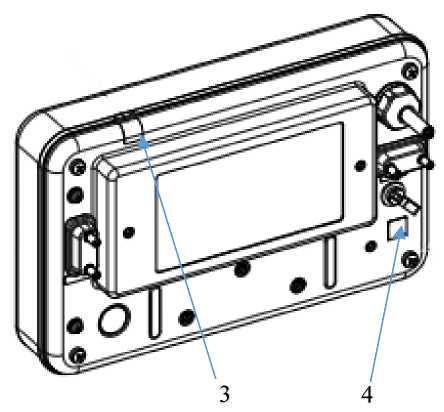

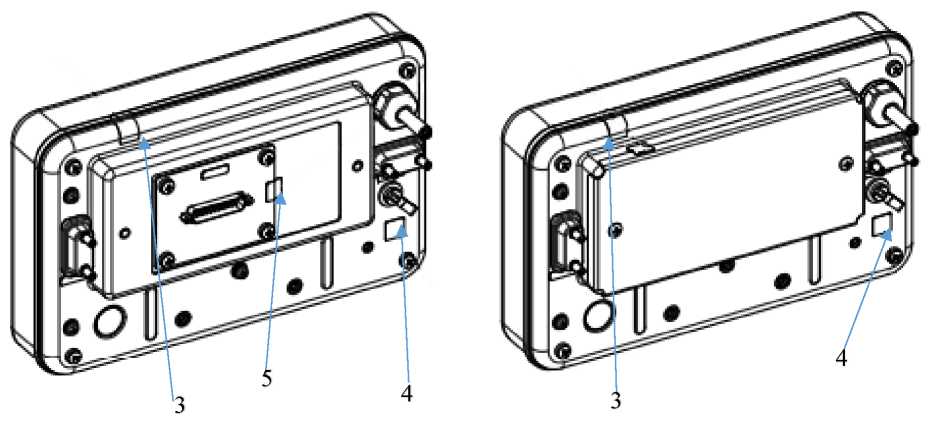

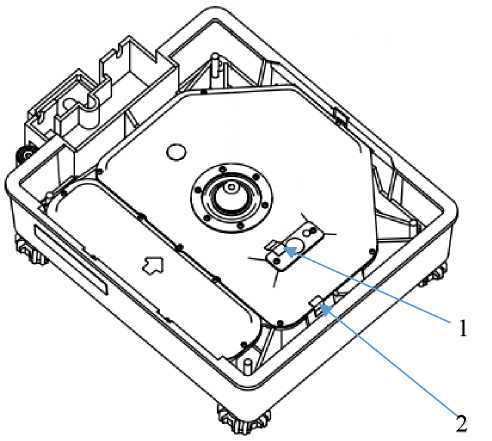

Рисунок 2 - Схема пломбировки весов (места нанесения пломб, блокирующих доступ: 1 - к регулировке нецентральной нагрузки; 2 - к весоизмерительному датчику; 3 - к корпусу весоизмерительного устройства; 4 - к рычагу настройки; 5 - к внутренней части релейного интерфейса.).

На маркировочной табличке весов указывают следующую основную информацию:

- обозначение модификации;

- класс точности;

- минимальная нагрузка;

- максимальная нагрузка;

- поверочный интервал;

- действительная цена деления (шкалы) (при d Ф e);

- торговую марку изготовителя или его полное наименование;

- серийный номер;

- знак утверждения типа;

- особый диапазон температур.

Общий вид маркировочной таблички представлен на рисунке 3.

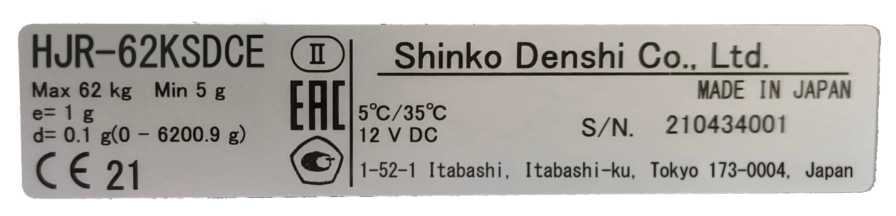

Рисунок 3 — Общий вид маркировочной таблички весов (пример)

Знак поверки наносится на свидетельство о поверке (если применимо, в соответствии с действующим законодательством).

Программное обеспечение

Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитными пломбами (в виде разрушаемых наклеек), ограничивающих доступ к переключателю настройки (регулировки) весов и метрологически важным частям весов, которые находятся на электронном весоизверительном устройстве и ГПУ весов (как показано на рисунке 2). Кроме того, изменение ПО невозможно без применения специализированного оборудования изготовителя.

Идентификационным признаком ПО служит контрольная сумма и версия ПО, которые отображается на дисплее весов при их включении. Идентификационные данные ПО приведены в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077—2014.

Таблица 1 - Идентификационные данные ПО.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО*

HKNxxx

Цифровой идентификатор ПО

5E6A

* «х» — числовое обозначение метрологически незначимой части ПО, может принимать значение от 0 до 9.

Технические характеристики

Таблица 2 - Метрологические характеристики

Метрологическая характеристика

Обозначение модификаций

HJ-17KSCE, HJR-17KSCE

HJ-22KSCE, HJR-22KSCE

HJ-33KSCE, HJR-33KSCE

HJ-62KSDCE, HJR-62KSDCE

Класс точности по

ГОСТ OIML R 76-1-2011

II

Максимальная нагрузка, Max, г

17000

22000

33000

62000

Минимальная нагрузка, Min, г

5

5

5

5

Действительная цена деления (шкалы), (d), г

0,1

0,1

0,1

0,1 (до 6200 г включ.);

1 (св.6200 г)

Поверочный интервал е, г

1

1

1

1

Число поверочных интервалов (n)

17000

22000

33000

62000

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Особый диапазон температур, оС

от +5 до +35

Параметры электрического питания от сети переменного тока: - напряжение, В - частота, Гц

от 198 до 242 от 49 до 51

Параметры электрического питания от источника постоянного тока (аккумуляторная батарея):

- напряжение, В

12

Габаритные размеры (ширина/длина/высота) весов, мм, не более

350/482/175 мм (350/482/700 мм при установленной стойке)

Масса , кг, не более

17

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.

Комплектность

Таблица 4 - комплектность средства измерений

Наименование

Обозначение

Количество

Весы неавтоматического действия HJ

1 шт.

Комплект принадлежностей (по отдельному заказу)

1 шт.

Руководство по эксплуатации

1 экз.

Сведения о методах измерений

приведены в разделе 3 «Функции, относящиеся к работе» документа «Весы неавтоматического действия HJ. Руководство по эксплуатации».

Нормативные документы

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».

Техническая документация изготовителя.

49073-22
Номер в ГРСИ РФ:
49073-22
Производитель / заявитель:
Shinko Denshi Co., Ltd., Япония
Год регистрации:
2022
Cрок действия реестра:
26.01.2027
