Трансформаторы напряжения незаземляемые НОЛ, 49075-12

Для преобразования напряжения в электрических цепях переменного тока с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Документы

Описание типа

Карточка СИ

Номер в госреестре	49075-12
Наименование СИ	Трансформаторы напряжения незаземляемые
Обозначение типа СИ	НОЛ
Изготовитель	ОАО "Свердловский завод трансформаторов тока" (СЗТТ), г.Екатеринбург
Год регистрации	2012
Срок свидетельства	14.02.2017
МПИ (интервал между поверками)	8 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения незаземляемые серии НОЛ Назначение средства измерений

Трансформаторы напряжения незаземляемые серии НОЛ предназначены для преобразования напряжения в электрических цепях переменного тока с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Описание

Принцип действия трансформатора основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопро-воде, вследствие чего во вторичной обмотке создается напряжение пропорциональное первичному напряжению.

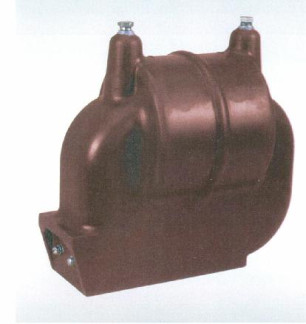

Трансформаторы являются однофазными двухобмоточными электромагнитными устройствами с незаземляемыми выводами первичной обмотки и представляют собой литой блок, в котором залиты обмотки и магнитопровод. Литой блок, обеспечивает электрическую прочность изоляции и защиту обмоток от проникновения влаги и от механических повреждений.

Магнитопровод, намотан из холоднокатаной электротехнической стали, разрезной. Обмотки расположены на магнитопроводе концентрически.

Вторичная обмотка предназначена для измерения, учета электроэнергии, питания цепей защиты, автоматики, управления, сигнализации и контроля изоляции сети.

Маркировка выводов первичной и вторичной обмоток - рельефная, выполненная компаундом при заливке трансформаторов в форму.

Конструкция выводов вторичной обмотки для измерений предусматривает возможность пломбирования.

На опорной поверхности трансформаторов имеются четыре отверстия, которые служат для заземления и для крепления трансформаторов на месте установки.

На трансформаторе имеется табличка технических данных.

Трансформаторы имеют ряд модификаций, отличающихся классами точности, значениями напряжений и нагрузок, габаритными размерами, массой:

НОЛ.11; НОЛ.08-3 (6, 10); НОЛ-20 (35); НОЛ-3 (6, 10, 20, 35) III; НОЛП-6 (10);

НОЛ.12-0,38 (0,69; 6; 10).

Модификация НОЛП выпускается со встроенным защитным предохранительным устройством (ЗПУ). Защитное предохранительное устройство выполнено в виде разборной конструкции с плавкой вставкой, представляющей собой металлодиэлектрический резистор. Защитное предохранительное устройство снабжено индикатором срабатывания, который выполнен в виде подвижного стержня. Электромагнитная часть трансформатора неремонтируе-мая. Защитное предохранительное устройство - ремонтируемое. После срабатывания подлежит перезарядке.

Основные характеристики указаны в таблице 1. Таблица 1

Наименование характеристики	Значение характеристики
Номинальное напряжение первичной обмотки, В	от 380 до 35000
Номинальная частота, Гц	50; 60
Номинальное напряжение вторичной обмотки, В	от 100 до 220
Классы точности	0,2; 0,5; 1,0; 3,0
Номинальная мощность вторичной обмотки, В-А, с коэффициентом мощности активно-индуктивной нагрузки cos ф = 0,8	от 0 до 630
Диапазон мощности для классов точности 0,2; 0,5 с номинальной мощностью основной вторичной обмотки 10 В-А, с коэффициентом мощности cos ф = 1	от 0 до 100 % номинальной мощности
Температура воздуха при эксплуатации, °С	от минус 60 до плюс 60
Масса, кг	от 4,3 до 106
Габаритные размеры, мм: длина ширина высота	от 140 до 502 от 122 до 304 от 114 до 836

Средний срок службы трансформаторов - 30 лет.

Средняя наработка до отказа - 40 -105 часов.

Знак утверждения типа

Знак утверждения типа наносят на табличку технических данных методом термотрансферной печати, на титульный лист паспорта типографским способом.

Комплектность

Трансформатор, шт. - 1.

Детали для пломбирования вторичной обмотки*, комплект: крышка, винт 2М4 - 1.

Запасные части** согласно ведомости ЗИП руководства по эксплуатации (РЭ), комплект - 1.

Эксплуатационные документы, экз.:

паспорт - 1;

руководство по эксплуатации (РЭ) - 1.

Примечания

1 * Кроме трансформаторов НОЛ.11 и НОЛ.12.

2 ** Для трансформаторов НОЛП.

3 При поставке партии трансформаторов в один адрес, по согласованию с заказчиком, количество экземпляров РЭ может быть уменьшено до одного экземпляра, но должно быть не менее трех экземпляров на партию трансформаторов в пятьдесят штук.
