Для измерения напряжения, силы тока и сопротивления и дальнейшего преобразования измеряемых величин в цифровые коды.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	49076-12
Наименование СИ	Модули аналоговые
Обозначение типа СИ	TM5 SAI2L, TM5 SAI2H, TM5 SAI4L, TM5 SAI4H, TM5 SAI2PH, TM5 SAI2TH, TM5 SAI4PH, TM5 SAI6TH, TM5 SAO2L, TM5 SAO2H, TM5 SAO4L, TM5 SAO4H
Изготовитель	"Schneider Electric Industries SAS", Франция
Год регистрации	2012
Срок свидетельства	03.02.2027
МПИ (интервал между поверками)	8 лет
Описание типа	скачать
Методика поверки	скачать

Назначение

Модули аналоговые TM5 SAI2L, TM5 SAI2H, TM5 SAI4L, TM5 SAI4H, TM5 SAI2PH, TM5 SAI2TH, TM5 SAI4PH, TM5 SAI6TH, TM5 SAO2L, TM5 SAO2H, TM5 SAO4L, TM5 SAO4H (далее модули аналоговые) предназначены для измерения напряжения, силы тока и сопротивления и дальнейшего преобразования измеряемых величин в цифровые коды.

Описание

Принцип действия модулей аналоговых основан на преобразовании мгновенных значений сигналов измеряемых величин в цифровые коды и выдачу полученных кодов на внешнюю шину для дальнейшей обработки.

Модули аналоговые представляют собой аналогово-цифровые и цифро-аналоговые преобразователи нормированных электрических величин, предназначенные для работы с различными стандартными датчиками при управлении технологическими процессами в информационноизмерительных и управляющих системах различной конфигурации для технического и коммерческого учета энергоносителей.

Питание модулей осуществляется от источника постоянного напряжения 24 В посредством коммуникационного адаптера.

В сочетании с первичными преобразователями температуры, такими как: датчики температуры Кдермопары J, K, N, S, они обеспечивают преобразование в коды значения температуры соответствующих термопар.

Модули аналоговые предназначены для совместной работы по внешней шине с базовыми блоками контроллера Modicon M258.

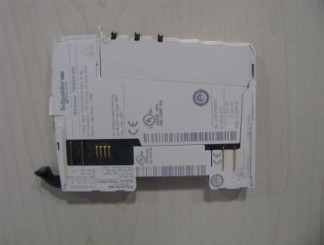

Внешний вид модулей и место пломбирования после поверки представлен на рисунках 1 и 2

Пломбирование модулей осуществляется в виде наклейки на стенку корпуса. Метрологические и технические характеристики

Основные технические и метрологические характеристики модулей аналоговых приведены в таблицах 2-3.

Таблица 2

Наименование характеристики	TM5 SAI2L	TM5 SAI2H	TM5 SAI4L	TM5 SAI4H	TM5 SAI2PH	TM5 SAI2TH
Число измерительных каналов	2	2	4	4	2	2
Диапазон измерений напряжения постоянного тока, В	±10	±10	±10	±10
Диапазон измерений силы постоянного тока, мА	0 - 20 4 - 20	0 - 20	0 - 20 4 - 20	0 - 20
Диапазон измерений температуры, °С: датчик Pt термопара J; термопара K; термопара N; термопара S					от -200 до 850	от - 210 до 1200 от - 270 до 1372 от - 270 до 1300 от- 50 до 1768
Разрядность, бит (квант)	12 (0-4096)	15 (0-32768)	12 (0-4096)	15 (0-32768)	16 (0-65536)	16 (0-65536)
Пределы основной приведенной погрешности измерений силы тока и напряжения, % при 25 °С	±0,08	±0,08	±0,08	±0,08	-	-
Пределы абсолютной погрешности измерений температуры, °С	-	-	-	-	0,037	±0,1 терм.1 ±0,11терм.К ±0,11 терм^ ±0,17терм^
Пределы дополнительной приведенной погрешности измерений от температуры окружающего воздуха, %/°С	напряж.-±0,006 ток -±0,009	напряж. -±0,01	напряж. -±0,006 ток -±0,009	-	±0,004	0,01
Входное сопротивление, МОм	> 20	> 20	> 20	> 20
Г абаритные размеры мм, не более	99х12,5 х75	99х12,5 х75	99х12,5 х75	99х12,5 х75	99х12,5 х75	99х12,5 х75
Масса, кг, не более	0,025	0,025	0,025	0,025	0,025	0,025

Наименование характеристики	TM5 SAI4PH	TM5 SAI6TH	TM5 SAO2L	TM5 SAO2H	TM5 SAO4L	TM5 SAO4H
Число измерительных каналов	4	6	2	2	4	4
Диапазон измерений напряжения постоянного тока, В			±10	±10	±10	±10
Диапазон измерений силы постоянного тока, мА			0 - 20	0 - 20	0 - 20	0 - 20
Диапазон измерений температуры, °С: датчик Pt термопара J; термопара K; термопара N; термопара S	от -200 до 850	от - 210 до 1200 от - 270 до 1372 от - 270 до 1300 от- 50 до 1768
Разрядность, бит (квант)	16 (0-65536)	16 (0-65536)	12 (0-4096)	15 (0-32768)	12 (0-4096)	15 (0-32768)
Пределы основной приведенной погрешности измерений силы тока и напряжения, % при 25 °С	-	-	0,15	0,045	0,08	0,04
Пределы дополнительной приведенной погрешности измерений от температуры окружающего воздуха, %/°С	0,004	0,01	0,02	0,015	0,015	0,01
Пределы абсолютной погрешности измерений температуры, °С	-±0,037	±0,1 терм.1 ±0,11терм.К ±0,11терм^ ±0,17терм^	-	-	-	-
Г абаритные размеры мм, не более	99х12,5 х75	99х12,5 х75	99х12,5 х75	99х12,5 х75	99х12,5 х75	99х12,5 х75
Масса, кг, не более	0,025	0,025	0,025	0,025	0,025	0,025

Рабочие условия применения:

диапазон температур окружающего воздуха, оС от 0 до 50

относительная влажность воздуха, не более, % до 95 при 25 оС (без образования

конденсации)

диапазон атмосферного давления, кПа (мм рт. ст.) от 70 до 106,7 (537-800)

Знак утверждения типа

Знак утверждения типа наносится на шильдик модуля и на паспорт типографским способом. Комплектность средства измерений

Модуль, паспорт, методика поверки, упаковочная коробка.

Поверка

осуществляется по методике поверки МП 2203-0229 2011 «Модули аналоговые TM5 SAI2L, TM5 SAI2H, TM5 SAI4L, TM5 SAI4H, TM5 SAI2PH, TM5 SAI2TH, TM5 SAI4PH, TM5 SAI6TH, TM5 SAO2L, TM5 SAO2H, TM5 SAO4L, TM5 SAO4H. Методика поверки», утвержденная ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в ноябре 2011 г.

Основные средства поверки:

Калибратор многофункциональный TRX-IIR, измерение: силы постоянного тока- (0+52) мА, напряжения постоянного тока- (0+100) мВ, (100+600) мВ, (0+6) В, (6+60) В.

Сведения о методах измерений

отсутствуют

Нормативные и технические документы, устанавливающие требования к модулям аналоговым TM5 SAI2L, TM5 SAI2H, TM5 SAI4L, TM5 SAI4H, TM5 SAI2PH, TM5 SAI2TH, TM5 SAI4PH, TM5 SAI6TH, TM5 SAO2L, TM5 SAO2H, TM5 SAO4L, TM5 SAO4H

IEC 61131-2 (МЭК 61131-2-92) Программируемые контроллеры. Общие технические требования и методы испытаний;

Техническая документация фирмы-изготовителя.
