Измерители трехфазные СА540, 49086-12

Назначение

Измеритель трехфазный СА540 (далее по тексту - измеритель) предназначен для измерения напряжения, силы и частоты переменного тока, электрического сопротивления переменному току, разности фаз между напряжениями и между током и напряжением, активной составляющей мощности и коэффициента мощности, а также отношения напряжений (коэффициента трансформации силовых и измерительных трансформаторов) в однофазных и трехфазных цепях переменного тока при равномерной и неравномерной нагрузке фаз.

Описание

Измеритель представляет собой комплект технических средств, в состав которого входят измерительный блок, блок управления, блок сопряжения универсальный и измерительные кабели.

Измерительный блок конструктивно выполнен в прямоугольном металлическом корпусе. На передней панели корпуса расположены разъемы для подключения измерительных кабелей, тумблер "СЕТЬ" и разъем для подключения волоконнооптического кабеля. На верхней панели измерительного блока находятся разъемы для подключения измерительных кабелей и автоматические выключатели внешнего и встроенного источников питания.

Блок управления конструктивно выполнен в прямоугольном металлическом корпусе. На передней панели блока установлен графический сенсорный индикатор. На правой боковой панели расположен разъем для подключения интерфейсного кабеля.

Блок сопряжения универсальный конструктивно выполнен в прямоугольном металлическом корпусе. На боковых панелях блока расположены разъем для подключения волоконнооптического кабеля, разъем для подключения к сети питания и тумблер "СЕТЬ".

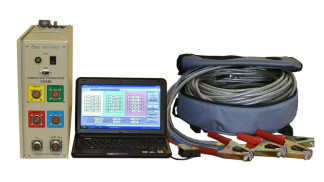

Фотография измерителя с местами опломбирования приведена на Рисунке 1.

Программное обеспечение (ПО)

Программы, встроенные в аппаратуру измерителя, являются метрологически значимыми. Метрологические характеристики нормированы с учетом их влияния.

В таблице приведены сведенья о программах, используемых в измерителе.

Операционная система, имеющая оболочку, доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.

Встроенное программное обеспечение измерителя может быть установлено или переустановлено только на предприятии-изготовителе с использованием специальных программно-технических средств.

Технические характеристики

Диапазон измерения напряжения - от 30 до 420 В.

Диапазон измерения силы тока при работе от встроенного источника питания - от

0,003 до 3 А;

Диапазон измерения силы тока при работе от внешнего источника питания - от

0,2 до 50 А.

Диапазон измерения частоты - от 49 до 51 Гц.

Диапазон измерения электрического сопротивления - от 0,6 до 1200 Ом.

Диапазон измерения активной составляющей электрической мощности - от

0,1 до 20000 Вт.

Диапазон измерения разности фаз между током и напряжением - от минус 180 до 180°.

Диапазон измерения разности фаз между напряжениями - от минус 180 до 180°.

Номинальные значения напряжения однофазного и трехфазного встроенных источников питания - 40; 100; 220; 380 В.

Максимальная сила тока однофазного встроенного источника питания - 3 А.

Максимальная сила тока трехфазного встроенного источника питания - 0,15 А.

Пределы допускаемой основной относительной погрешности при измерении напряжения - ± 0,2 %.

Пределы допускаемой основной относительной погрешности при измерении силы тока при работе от встроенного источника питания - ± 0,3 %.

Пределы допускаемой основной относительной погрешности при измерении силы тока при работе от внешнего источника питания - ± 0,4 %.

Пределы допускаемой основной относительной погрешности при измерении частоты -± 0,03 %.

Пределы допускаемой основной абсолютной погрешности при измерении полного сопротивления, а также активной и реактивной составляющих полного сопротивления при работе от внешнего источника питания - ±(0,004-Z+0,003) Ом, где Z -численное значение измеренного полного сопротивления, Ом.

Пределы допускаемой основной абсолютной погрешности при измерении активной составляющей полной мощности - ± 0,004 UI Вт, где U - численное значение измеренного напряжения, В; I - численное значение измеренной силы тока, А.

Пределы допускаемой основной абсолютной погрешности при измерении коэффициента мощности при работе от встроенного источника питания - ± 0,0006.

Пределы допускаемой основной относительной погрешности при измерении коэффициента мощности при работе от внешнего источника питания - ± (0,003*I/U+0,001), где U - численное значение измеренного напряжения, В; I - численное значение измеренной силы тока, А.

Пределы допускаемой основной относительной погрешности при измерении отношения напряжений (коэффициента трансформации силовых и измерительных трансформаторов)

- ± 0,3 %.

Пределы допускаемой основной абсолютной погрешности при измерении разности фаз между током и напряжением при работе от встроенного источника питания - ± 0,04°;

Пределы допускаемой основной абсолютной погрешности при измерении разности фаз между током и напряжением при работе от внешнего источника питания -±(0,2-I /U+0,06)°, где U - численное значение измеренного напряжения, В; I - численное значение измеренной силы тока, А.

Пределы допускаемой основной абсолютной погрешности при измерении разности фаз между напряжениями - ± 0,1°.

Пределы допускаемого относительного отклонения напряжения от номинального значения 40 В на выходе встроенного однофазного источника питания - ± 1 %.

Пределы допускаемого относительного отклонения напряжения от номинальных значений 100 В, 220 В, 380 В на выходе встроенного однофазного источника питания - ± 0,5 %.

Пределы допускаемого относительного отклонения напряжения от номинальных значений на выходе встроенного трехфазного источника питания - ± 10 %.

Пределы относительной разности межфазных напряжений при установке номинальных значений на выходе трехфазного источника питания - ± 1 %.

Пределы допускаемых дополнительных погрешностей при измерении вышеуказанных величин, вызванных изменением температуры окружающей среды в диапазоне от минус 10 до 40 °С от границ диапазона (20 ± 5) °С на каждые 10 °С не превышают соответствующих пределов допускаемой основной погрешности.

Номинальная частота - 50 Гц.

Полная потребляемая мощность при питании от сети питания переменного тока с на-пряженим (220 ± 22) В, частотой (50 ± 1) Гц - не более 1500 ВА.

Габаритные размеры устройств, входящих в состав измерителя, в упаковке:

-    блок измерительный - не более 460 мм х 350 мм х 175 мм;

-    блок управления - не более 175 мм х 145 мм х 40 мм;

-    блок согласования универсальный - не более 120 мм х 85 мм х 35 мм.

Масса устройств, входящих в состав измерителя, в упаковке:

-    блок измерительный - не более 17 кг;

-    блок управления - не более 1,2 кг;

-    блок согласования универсальный - не более 0,4 кг;

-    комплект кабелей - не более 20 кг.

Средняя наработка на отказ - не менее 8000 часов.

Полный средний срок службы - не менее 8 лет.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель измерительного блока измерителя фотохимическим методом и на эксплуатационную документацию - печатным способом.

Комплектность

Комплект поставки измерителя включает:

а)    измеритель трехфазный СА540

-    блок измерительный

-    блок управления

-    блок сопряжения универсальный

-    кабели измерительные

б)    упаковка потребительская

АМАК.411722.009

АМАК.421151.014

АМАК.411619.012

-    1 шт., в составе:

-    1 шт.;

-    1 шт.;

-    1 шт.;

-    1 компл.;

-    1 компл.;

в)паспорт

г)    руководство по эксплуатации

д)    методика поверки

АМАК.411182.001 ПС - 1 экз.; АМАК.411182.001 РЭ - 1 экз; АМАК.411182.001 РЭ1 - 1 экз.

Поверка

осуществляется по документу АМАК.411182.001 РЭ1 "Измеритель трехфазный СА540. Руководство по эксплуатации. Часть 2. Методика поверки", утверждённому Укрметртестстандар-том 25.02.2011 г.

Рабочий эталон, необходимый для проведения поверки или калибровки после ремонта и во время эксплуатации - калибратор напряжения и тока многофункциональный "ПАРМА ГС8.033":

Диапазоны установки и измерения:

1.    действующего значения напряжения - от 10 до 308 В;

2.    действующего значения силы тока - от 0,05 до 7 А;

3.    разности фаз между током и напряжением - от 0 до 360°;

4.    номинальная частота - 50 Гц.

Пределы допускаемых погрешностей: напряжения: 5 = ±(0,016+0,0015-(Цк/и-1)); силы тока: 5 = ±(0,1+0,002-(1к/1 -1)); разности фаз - А = ± 0,01°.

Сведения о методах измерений

Приведены в Руководстве по эксплуатации.

Нормативные документы, устанавливающие требования к измерителям трёхфазным

СА540

ТУ У 33.2-33293986-007:2010 "Измеритель трехфазный СА540. Технические условия".

Рекомендации к применению

- Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям. (Измеритель применяется для проведения низковольтных испытаний силовых и измерительных трансформаторов на предприятиях и в организациях, контролирующих состояние трансформаторов в процессе разработки, производства, эксплуатации.)
