| Номер в госреестре | 49089-12 |
| Наименование СИ | Устройства сопряжения |
| Обозначение типа СИ | АВВ14Р |
| Изготовитель | АО "Корпорация "ВНИИЭМ", г.Москва; ФГУП НПП "ВНИИЭМ", г.Москва (срок свидетельства: 14.02.2017 г.) |
| Год регистрации | 2012 |
| Срок свидетельства | 14.02.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Устройства сопряжения АВВ14Р Назначение средства измерений
Устройства сопряжения АВВ14Р предназначены для измерения аналоговых сигналов напряжения постоянного тока с групповой гальванической развязкой по 16 каналам и формирования выходных аналоговых сигналов напряжения постоянного тока и силы постоянного тока по 4 каналам.
Устройства сопряжения АВВ14Р являются измерительными модулями и входят в состав комплексов измерительно-информационных и управляющих МСУВТ В10Р. Комплексы МСУВТ В10Р относятся к системам открытого типа, архитектура которых формируется проектно-компоновочным способом, типы и количество технических и программных средств проектируемого комплекса определяются картой заказа. Устройства сопряжения АВВ14Р являются модулями комплексов измерительно-информационных и управляющие МСУВТ В10Р и работают под управлением центрального процессорного модуля.

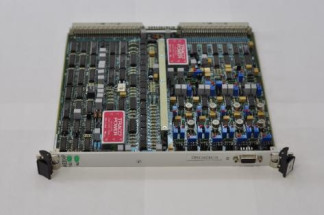

Устройства сопряжения АВВ14Р созданы на базе интегральных микросхем средней и большой степени интеграции и печатной платы с четырёхслойным печатным монтажом.
В состав устройств сопряжения АВВ14Р входят: коммутатор 32 каналов, устройство контроля обрыва линии связи, входной усилитель, АЦП, гальваническая развязка, 4 ЦАП, вторичный источник питания и интерфейс связи с ВКМ.
Принцип действия измерительных каналов основан на преобразовании с помощью АЦП измеряемых электрических сигналов напряжения постоянного тока в цифровой код и отображении информационных сигналов на дисплее компьютеров станций в соответствии с функциями преобразования, указанными в таблице 1.
Таблица 1
| Тип входного сигнала | Функция преобразования Y = f (X), Y - выходной сигнал |
| Напряжение постоянного тока в диапазонах 0...5; 0...10; -5...5; -10...10 В | Y = X или Y = К* X |
Принцип действия каналов формирования аналоговых выходных сигналов состоит в преобразовании с помощью ЦАП кодов сигналов управления, задаваемых компьютером станции комплексов измерительно-информационных и управляющих МСУВТ В10Р или центральным процессорным модулем, в электрические сигналы напряжения постоянного тока или сигналов постоянного тока в соответствии с функциями преобразования, указанными в таблице 2.
Таблица 2
| Вид выходного сигнала | Функция преобразования Y = f (X), Х- аргумент, Y - выходной сигнал |
| Напряжение постоянного тока в диапазонах 0.5; 0.10; -5...5; -10...10 В | Y = X |
| Сила постоянного тока в диапазоне 0.5 мА | Y = ^X |
| Сила постоянного тока в диапазоне 4.20 мА | Y =К*( 0,8X + 0,2*ХК) |
В устройствах сопряжения АВВ14Р отсутствует техническая возможность хранения и обработки информации. Для связи с компьютером имеется ПО Метролог-МСУВТ, которое взаимодействует через встроенный интерфейс RS232. ПО Метролог-МСУВТ предназначено для отображения измерительной информации.
Инструментальную погрешность аппаратной части и погрешность, вносимую ПО, не разделяют и проверяют, с условием, что суммарная погрешность средства измерения не превышает указанные пределы.
Идентификационные данные программного обеспечения указаны в таблице 3.
Таблица 3 - идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Метролог- МСУВТ | Метролог-МСУВТ | 1 | D903 | CRC-16 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 «А».
Основные метрологические характеристики устройств сопряжения АВВ14Р приведены в таблице 4.
Таблица 4 - основные метрологические характеристики при измерении входных аналоговых сигналов и преобразования для формирования выходных сигналов._
| Тип модуля | Входной сигнал канала | Выходной сигнал, % от диапазона изменения физической величины | Предел основной приведенной погрешности, % 5х |
| АВВ14Р | от 0 до 5 В | Код от 0 до 0FFFH | 0,1 |
| от 0 до 10 В | 0,1 | ||
| от -5 до +5 В | 0,1 | ||
| от -10 до +10 В | 0,1 | ||
| Код от 0 до 0FFFH | от 0 до 5 В | 0,1 | |
| от 0 до 10 В | 0,1 | ||
| от -5 до +5 В | 0,1 | ||
| от -10 до +10 В | 0,1 | ||
| от 0 до 5 мА | 0,1 | ||
| от 4 до 20 мА | 0,1 |
| Длина, мм | Ширина, мм | Высота, мм | Масса, кг |
| 245 | 262 | 20,3 | 0,5 |
Условия хранения и эксплуатации Температура:
Рабочая...........................................
.от 18 °C до 28 °C,
.от минус 50 °C до 50 °C, от 30% до 80% без конденсации
Хранения........................................
Влажность......................................
Питание:
напряжение от +4,75 до + 5,25 В напряжение от +20,4 до +28,4 В
Знак утверждения типа наносят на лицевую панель устройств сопряжения АВВ14Р методом трафаретной печати и на титульный лист паспорта типографским способом.
Таблица 6 - комплектность устройств сопряжения АВВ14Р
| Наименование | Количе ство |
| Устройство сопряжения АВВ14Р | 1 |
| Паспорт | 1 |
| Компакт-диск с ПО Метролог-МСУВТ | 1 |
| Методика поверки МП-473/447-2011 | 1 |
осуществляется по документу МП-473/447-2011 «ГСИ. Устройства сопряжения АВВ14Р. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» 15 августа 2011 г.
Основными средствами поверки являются: калибратор универсальный Fluke 743В, диапазон воспроизведения напряжения постоянного тока от минус 15 В до +15 В, погрешность воспроизведения напряжения постоянного тока ±0,01 %, цифровой мультиметр НР34401А, диапазон измерения напряжения постоянного тока от минус 100 В до +100 В, погрешность измерения напряжения постоянного тока ±0,01 %, вольтметр универсальный В7-64/1, диапазон измерения силы постоянного тока от 0 до 100 мА, погрешность измерения силы постоянного тока ±0,02 %.
Сведения о методах измерений изложены в документе «Устройство сопряжения АВВ14Р» Паспорт ПИБШ.468353.050 ПС
Нормативные и технические документы, устанавливающие требования к устройствам сопряжения АВВ14Р
Паспорт ПИБШ.468353.050 ПС «Устройство сопряжения АВВ14Р»
Применяются вне сферы государственного регулирования обеспечения единства измерений.
