Осциллографы цифровые запоминающие SEFRAM мод. 6152, 6154, 6252, 6254, 6352, 6354, 49092-12

Для исследования формы и измерения амплитудных и временных параметров электрических сигналов.

Документы

Карточка СИ

Номер в госреестре	49092-12
Наименование СИ	Осциллографы цифровые запоминающие
Обозначение типа СИ	SEFRAM мод. 6152, 6154, 6252, 6254, 6352, 6354
Изготовитель	"SEFRAM Instruments & Systemes", Франция
Год регистрации	2012
Срок свидетельства	14.02.2017
МПИ (интервал между поверками)	2 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Осциллографы цифровые запоминающие SEFRAM модификаций 6152, 6154, 6252, 6254, 6352, 6354 (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.

Описание

Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.

Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов.

Приборы выпускаются в шести модификациях, отличающихся полосой пропускания и числом каналов измерений. Каждый канал осуществляет независимую цифровую обработку и запоминание сигналов.

Основные узлы осциллографов: аттенюатор, АЦП, ЦАП, микропроцессор, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, ЖК-дисплей.

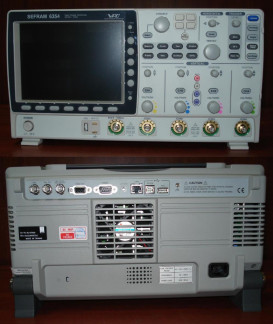

Конструктивно осциллографы выполнены в корпусах из пластика. На передней панели приборов расположен цветной жидкокристаллический дисплей с диагональю 20 см и разрешением 800 на 600 точек, входные разъемы и органы управления.

На задней панели расположены выход калибратора, вход внешнего запуска, выход сигнала «годен/негоден», разъемы интерфейсов связи RS-232, LAN, USB, GPIB (опция), видеовыход SVGA, разъем для подключения сетевого кабеля, вентилятор обдува.

Программное обеспечение

Осциллографы имеют встроенное и внешнее программное обеспечение (ПО).

Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.

Таблица 1 - Характеристики программного обеспечения (ПО)

Наименование ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

Встроенное

Микропрограм

ма

1.10

—

md5

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С» в соответствии с МИ 3286-2010.

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Характеристи ки	Параметры	Значение
		6152/6154	6252/6254	6352/6354
Канал вертикального отклонения	Число входных каналов	2/4	2/4	2/4
	Полоса пропускания по уровню - 3 дБ	от 0 до 150 МГц	от 0 до 250 МГц	от 0 до 350 МГц
	Входной импеданс	50 Ом; 75 Ом; 1 МОм/16 пФ
	Диапазон установки коэффициентов отклонения (КО)	от 2 мВ/дел до 1 В/дел (шаг 1-2-5) для входов 50/75 Ом; от 2 мВ/дел до 5 В/дел (шаг 1-2-5) для входа 1 МОм

Характеристи ки	Параметры	Значение
		6152/6154	6252/6254	6352/6354
Канал вертикального отклонения	Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока	± (0,03иИЗМ + 0,1КО + 1 мВ)
	Время нарастания переходной характеристики	не более 2,3 нс	не более 1,4 нс	не более 1 нс
	Максимальное входное напряжение	для входов 50/75 Ом: 5 В среднеквадратическое значение; для входа 1 МОм: 300 В (постоянного + переменного тока)
Канал горизонталь-ного отклонения	Диапазон установки коэффициентов развертки (КР)	от 1 нс/дел до 50 с/дел (шаг 1-2-5)
	Пределы допускаемой относительной погрешности измерения временных интервалов	± 0,02 %
Синхрониза ция	Источники синхросигнала	любой из входных каналов, сеть, внешний
	Режимы запуска развертки	автоколебательный, ждущий, однократный, по видеосигналу, по фронту, длительности, срезу импульса, поочередный
	Чувствительность	от 0 до 30 МГц: 0,5 деления или 5 мВ; от 30 до 150 МГц: 1,5 деления или 15 мВ; от 150 до 350 МГц: 2 деления или 20 мВ
Аналогоцифровое преобразование	Разрешение	8 бит
	Частота дискретизации в реальном времени	2,5 ГГц/5 ГГц	2,5 ГГц/5 ГГц	5 ГГц/5 ГГц
	Эквивалентная частота дискретизации	100 ГГц (для периодического сигнала)
	Длина записи	25000 точек на канал
Общие данные	Встроенная память	24 осциллограммы; 20 профилей настроек (запись/считывание)
	Напряжение питания	От 100 до 240 В, частота от 48 до 63 Гц (автовыбор)
	Г абаритные размеры	400200130 мм
	Масса	4 кг
Общие данные	Нормальные условия применения	температура окружающего воздуха (20 ± 5) °С; относительная влажность до 80 %
	Рабочие условия применения	температура окружающего воздуха от 0 до + 50 °С; относительная влажность до 90 %

где: ЦиЗм - измеренное значение напряжения.

Знак утверждения типа

Знак утверждения типа наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 3 - Комплект поставки

Наименование	Количество
Осциллограф	1 шт.
Кабель питания	1 шт.
Делитель 1:10	по числу каналов
Руководство по эксплуатации	1 экз.
Методика поверки	1 шт.

Поверка

осуществляется по документу МП 49092-12 «Осциллографы цифровые запоминающие SE-FRAM модификаций 6152, 6154, 6252, 6254, 6352, 6354. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в январе 2012 г.

Средства поверки: калибратор осциллографов Fluke 9500В (±(0,025 % + 25 мкВ); 3*10-6). Сведения о методиках (методах) измерений

Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.

Нормативные и технические документы, устанавливающие требования к осциллографам цифровым запоминающим SEFRAM модификаций 6152, 6154, 6252, 6254, 6352, 6354

1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

2. Техническая документация фирмы «SEFRAM Instruments & Systemes», Франция.

Рекомендации к применению

- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
