| Номер в госреестре | 49094-12 |
| Наименование СИ | Анализаторы серы рентгенофлуоресцентные волнодисперсионные |
| Обозначение типа СИ | Rigaku Mini-Z |
| Изготовитель | "Rigaku Corporation", Япония |
| Год регистрации | 2012 |
| Срок свидетельства | 20.02.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы серы рентгенофлуоресцентные волнодисперсионные Rigaku Mini-Z (далее - анализаторы) предназначены для измерения массовой доли серы в нефти и нефтепродуктах.
Принцип действия анализатора основан на измерении массовой доли серы методом рентгеновской флуоресценции при возбуждении атомов серы первичным рентгеновским излучением.
Пробу анализируемого материала помещают в пучок лучей, испускаемых рентгеновской трубкой. Рентгеновское излучение возбуждает атомы серы и вызывает рентгеновскую флуоресценцию, которую регистрируют пропорциональным газонаполненным счетчиком как импульсы напряжения. Поскольку импульс напряжения имеет амплитудное значение, пропорциональное рентгеновской энергии, путем разделения импульсов по амплитуде при помощи анализатора амплитуды импульсов рассчитывается флуоресцентное рентгеновское излучение серы и ее концентрация
Анализатор конструктивно состоит из измерительного блока, рентгеновского генератора, источника питания детектора, анализатора амплитуды импульсов, таймера, микрокомпьютера, термопринтера. В состав измерительного блока входят оптическая система, рентгеновская трубка, детектор, камера для проб, турель для проб. Пломбирование осуществляется на задней панели анализатора в левом нижнем углу.

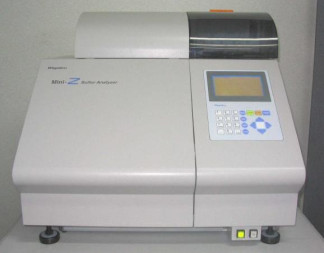

Фото общего вида анализатора представлено на рисунке 1.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Rigaku Mini-Z | MINIZ | 1.14 | 059EDA86AB7 9209565B13F92 C2EB17EA | MD5Hasher |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений: «А» по МИ 3286-2010.
| Наименование характеристики | Значение характеристики |
| Диапазон измерений массовой доли серы, млн-1 (ppm) | От 0,8 до 500,0 включ. |
| Предел допускаемого среднего квадратического отклонения случайной составляющей относительной погрешности в диапазоне измерений, %: - от 0,8 до 5,0 млн-1 (ppm) включ. | 15 |
| - св. 5,0 до 60,0 млн-1 (ppm) включ. | 5 |
| - св. 60,0 до 500,0 млн-1 (ppm) включ. | 2 |
| Пределы допускаемой относительной погрешности в диапазоне измерений, %: - от 0,8 до 5,0 млн-1 (ppm) включ. | ±35 |
| - св. 5,0 до 60,0 млн-1 (ppm) включ. | ±15 |
| - св. 60,0 до 500,0 млн-1 (ppm) включ. | ±9 |
| Параметры электрического питания: - напряжение, В | 220±22 |
| - частота, Гц | 50±1 |
| Масса, кг | 65 |
| Габаритные размеры (ширина х высота х длина), мм | 633 х 810 х 581 |
| Условия эксплуатации: - температура окружающей среды, °С | От 15 до 28 включ. |
| - относительная влажность воздуха, %, не более | 75 |
наносится на титульный лист «Руководства по эксплуатации» печатным способом и на этикетку, которую крепят на лицевой панели анализатора методом наклейки.
| № | Наименование изделия и его обозначение | Номер (шифр) документа | Кол-во | Примеча ние |
| 1 | Анализатор серы рентгенофлуоресцентный волнодисперсионный Rigaku Mini-Z | - | 1 шт. | - |
| № | Наименование изделия и его обозначение | Номер (шифр) документа | Кол-во | Примеча ние |
| 3 | Образец для настройки анализатора амплитуды импульсов | - | 1 шт. | - |
| 4 | Руководство по эксплуатации | - | 1 экз. | - |
| 5 | Методика поверки | МП 50-223-2011 | 1 экз. | - |
осуществляется по документу «ГСИ. Анализаторы серы рентгенофлуоресцентные волнодисперсионные Rigaku Mini-Z. Методика поверки МП 50-223-2011», утвержденному ФГУП «УНИИМ» в ноябре 2011 г.
Перечень эталонов, применяемых при поверке:
стандартные образцы массовой доли серы в дизельном топливе (комплект ULSD) - ГСО 93212009; стандартные образцы массовой доли серы в минеральном масле (комплект SM010) -ГСО 8610-2004; весы лабораторные электронные ATL-2200d4-I «ACCULAB» II (высокого) класса, наименьший предел взвешивания 0,5 г, наибольший предел взвешивания 2200 г, пределы допускаемой погрешности в диапазоне от 0,5 до 500 г ±0,03 г.
ГОСТ Р 52660-2006 Топлива автомобильные. Метод определения содержания серы рентгенофлуоресцентной спектрометрией с дисперсией по длине волны
ГОСТ Р 53203-2008 Нефтепродукты. Определение серы методом рентгенофлуоресцентной спектрометрии с дисперсией по длине волны
Нормативные и технические документы, устанавливающие требования к анализаторам рентгенофлуоресцентным волнодисперсионным Rigaku Mini-Z
Техническая документация изготовителя Rigaku Corporation, Япония.
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 66 |
| Поверителей | 10 |
| Актуальность данных | 18.09.2024 |
