| Номер в госреестре | 49096-12 |
| Наименование СИ | Прицепы-цистерны |
| Обозначение типа СИ | УСТ 94651H, УСТ 94651G, УСТ 94651J и их мод. |
| Изготовитель | ООО "УралСпецТранс", г.Миасс |
| Год регистрации | 2012 |
| Срок свидетельства | 20.02.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Прицепы - цистерны УСТ 94651Н, УСТ 94651G, УСТ 94651J и их модификации (далее
- ПЦ) предназначены для транспортирования, кратковременного хранения светлых нефтепродуктов с плотностью не более 0,84 г/см3.
Прицепы - цистерны УСТ 94651Н, УСТ 94651G, УСТ 94651J и их модификации являются мерой полной вместимости. Корпус цистерны - стальной, состоит из обечайки сварной конструкции и двух днищ: переднего и заднего, в поперечном сечении имеет «чемоданную» или круглую форму, может состоять как из одной, так и из двух секций. Внутри цистерны установлены волнорезы, которые служат для уменьшения гидравлических ударов на днище при изменении скорости движения прицепа-цистерны.
В верхней части каждой секции цистерны приварена горловина с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном, смотровым окном для ориентировочного определения уровня налива топлива, воздухоотводящими трубками, в нижней части — опоры, донные клапаны, отстойники.
Электрооборудование прицепа-цистерны состоит из системы световой сигнализации и наружного освещения. Прицеп-цистерна снабжается противопожарными средствами, к которым относятся: огнетушитель; заземляющее устройство; цепь походного заземления. Лестница для обслуживания цистерны может быть расположена сбоку или сзади.
Наполнение цистерны осуществляется через заливной люк горловины при использовании внешнего насоса. Опорожнение цистерны происходит самотеком.

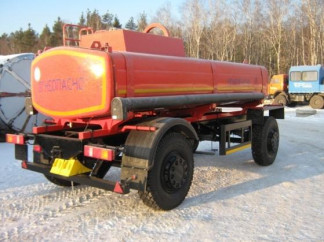

Внешний вид ПЦ представлен на рисунке 1, 2. Место пломбирования обозначено на рисунке 3, 4 и 5.
Таблица 1
| Наименование параметра или размера | Величина параметра, размера для модификаций прицепов-цистерн | ||
| 94651Н-0005212-17 94651Н-0007212-17 94651J-0005212-10 94651J-0007212-10 | 94651J-0005212-11 94651J-0007212-11 | 94651J-0005212-14 94651J-0007212-14 | |
| Номинальная вместимость цистерны, м3 (л) | 7 ± 0,14 (7000±140) | 8 ± 0,16 (8000±160) | 1-я секция: 4±0,1 (4000±100) 2-я секция: 4±0,1 (4000±100) |
| Пределы допускаемой относительной погрешности вместимости цистерны при периодической поверке, % | ±0,4 | ||
| Объем вместимости горловины от указателя уровня до верхнего края, м3 (л), не менее | 0,14 (140) | 0,16 (160) | 1-я секция: 0,8 (80) 2-я секция: 0,8 (80) |
| Не сливаемый остаток после опорожнения цистерны, м3 (л) от номинальной вместимости, не более | 0,007 (7) | 0,008 (8) | 1-я секция: 0,004 (4) 2-я секция: 0,004 (4) |
| Время слива самотеком, (мин),не более | 26 | 32 | 1-я секция: 16 2-я секция: 16 |
| Наименование параметра или размера | Величина параметра, размера для модификаций прицепов-цистерн | |
| Габаритные размеры, (мм), не более длина/ширина/высота | 10000/2550/4000 | |
| Снаряженная масса кг, не более | 4000 | 4500 |
| Полная масса кг, не более | 10000 | 12000 |
| Распределение полной масса по осям, кг, не более - на переднюю ось - на заднюю ось | 5000 5000 | 6000 6000 |
Таблица 2
| Наименование параметра или размера | Величина параметра, размера для модификаций прицепов - цистерн | |||||||
| 94651J- 0005212-12 94651J- 0007212-12 | 94651J- 0005221-21 94651J- 0007221-21 | 94651J-0005221- 22 94651J-0007221- 22 | 94651J- 0005221-31 94651J- 0007221-31 | 94651J- 0005221-33 94651J- 0007221-33 | 94651J-005221- 32 94651J-007221-32 94651G-005221-01 94651G-005321-01 | |||
| Номинальная вместимость цистерны, м3 (л) | 9 ± 0,18 (9000±180) | 10 ± 0,2 (10000 ±200) | 11 ± 0,17 (11000±170) | 12 ± 0,18 (12000 ±180) | 1-я секция: 6±0,12 2-я секция: 6±0,12 | 14 ± 0,21 (14000 ±210) | ||
| Пределы допускаемой относительной погрешности вместимости цистерны при периодической поверке, % | ±0,4 | |||||||
| Объем вместимости горловины от указателя уровня до верхнего края, м3 (л), не менее | 0,18 (180) | 0,2 (200) | 0,22 (220) | 0,24 (240) | 1-я секция: 0,12 (120) 2-я секция: 0,12 (120) | 0,28 (280) | ||
| Не сливаемый остаток после опорожнения цистерны, м3 (л) от номинальной вместимости, не более | 0,009 (9) | 0,01 (10) | 0,011 (11) | 0,012 (12) | 1-я секция: 0,06(6) 2-я секция: 0,06(6) | 0,014 (14) | ||
| Время слива самотеком, (мин), не более | 34 | 36 | 38 | 40 | 1-я секция: 20 2-я секция: 20 | 42 | ||
| Габаритные размеры, (мм), не более длина/ширина/высота | 10000/2550/4000 | |||||||
| Снаряженная масса кг, не более | 4800 | 6000 | 6200 | 6300 | 6700 | |||
| Полная масса кг, не более | 12500 | 14600 | 15600 | 19000 | 19500 | |||
| Распределение полной масса по осям, кг, не более - на переднюю ось | 6250 | 7300 | 7800 | 9500 | 9750 |
| - на заднюю ось | 6250 | 7300 | 7800 | 9500 | 9750 |
| (тележку) | (14300) |
Таблица 3
| Наименование параметра или размера | Величина параметра, размера для модификаций прицепов - цистерн | ||||||
| 94651G- 0005221-02 94651G- 0005321-02 | 94651G- 0005221-08 94651G- 0005321-08 | 94651G- 0005221-03 94651G- 0005321-03 | 94651G- 0005221-04 94651G- 0005321-04 | 94651G- 005221-05 94651G- 005321-05 | 94651G- 005221-06 94651G- 005321-06 | 94651G- 005221-07 94651G- 005321-07 | |
| Номинальная вместимость цистерны, м3 (л) | 15 ± 0,23 (15000± 230) | 1-я секция: 7,5±0,15 (7000± 150) 2-я секция: 7,5±0,15 (7000± 150) | 17 ± 0,26 (17000± 260) | 18 ± 0,27 (18000± 270) | 19 ± 0,29 (19000± 290) | 20 ± 0,3 (20000± 300) | 1-я секция: 10±0,2 (10000± 200) 2-я секция: 10±0,2 (10000± 200) |
| Пределы допускаемой относительной погрешности вместимости цистерны при периодической поверке, % | ±0,4 | ||||||
| Объем вместимости горловины от указателя уровня до верхнего края, м3 (л), не менее | 0,3 (300) | 1-я секция: 0,15 (150) 2-я секция: 0,15 (150) | 0,34 (340) | 0,36 (360) | 0,38 (380) | 0,4 (400) | 1-я секция: 0,2 (200) 2-я секция: 0,2 (200) |
| Не сливаемый остаток после опорожнения, м3 (л) от номинальной вместимости, не более | 0,015 (15) | 1-я секция: 0,0075 (75) 2-я секция: 0,0075 (75) | 0,017 (17) | 0,018 (18) | 0,019 (19) | 0,020 (12) | 1-я секция: 0,01 (10) 2-я секция: 0,01 (10) |
| Время слива самотеком, (мин), не более | 43 | 1-я секция: 21 2-я секция: 21 | 46 | 49 | 54 | 57 | 1-я секция: 28 2-я секция: 28 |
| Габаритные размеры, (мм), не более длина/ширина/высота | 10000/2550/4000 | ||||||
| Снаряженная масса кг, не более | 7000 | 7200 | 7500 | 7600 | 7700 | ||
| Полная масса кг, не более | 20500 | 22000 | 23000 | 24000 | 25000 | ||
| Распределение полной масса по осям кг, не более - на переднюю ось | 10250 | 11000 | 11500 | 12000 | 12500 |
| - на заднюю ось | 10250 | 11000 | 11500 | 12000 | 12500 |
| (тележку) | (14000) | (15000) | (15500) | (16000) | (16500) |
наносится на маркировочную табличку, прикрепляемую на цистерну ПЦ, фотохимическим или ударным способом и в центр титульного листа руководства по эксплуатации и формуляра.
| Наименование комплектов | Количество |
| Прицеп-цистерна | 1 ед. |
| Противооткатные башмаки | 2ед. |
| Огнетушитель ОП-4 | 2 ед. |
| Комплект запасных частей, инструмента и принадлежностей, согласно ведомости запасных частей (ЗИП) (в соответствии с заказом) | 1 экз. |
| Комплект эксплуатационной документации, согласно ведомости эксплуатационных документов (ВЭ) | 1 экз. |
осуществляется в соответствии с ГОСТР 8.569-98 «Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
| Наименование и тип средства поверки | Основные характеристики |
| Комплекс градуировки резервуаров «МИГ» | Относительная погрешность измерения объема жидкости 0,15 % |
| Манометр эталонный типа МО | Предел измерения 1,6 кгс/см , класс точности 0,4, 4-го разряда |
| Колба 1000 см3 | Класс точности 2 |
| Термометр ртутно-стеклянный ТЛ-4 | Диапазон измерения от 0 °С до 50 °С, 3-го разряда, цена деления 0,1 °С |
| Мерники эталонные М2р-50 и М2р-100 | Вместимость 50 дм3 и 100 дм3, 2-го разряда |
Для прицеп-цистерны УСТ 94651Н содержатся в документе «Прицеп-цистерна 94651Н.00.00.000 и его модификации. Руководство по эксплуатации» 94651Н.00.00.000РЭ.
Для прицеп-цистерны УСТ 94651J содержатся в документе «Прицеп-цистерна 94651J.00.00.000 и его модификации. Руководство по эксплуатации» 9465И.00.00.000РЭ.
Для прицеп-цистерны УСТ 94651G содержатся в документе «Прицеп-цистерна 94651G.00.00.000 и его модификации. Руководство по эксплуатации» 9465Ш.00.00.000РЭ.
Нормативные и технические документы устанавливающие требования к прицепам -цистернам УСТ 94651Н, УСТ 94651G, УСТ 94651J и их модификациям
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости;
ГОСТ Р 50913-96 Автомобильные транспортные средства для транспортировки и заправки нефтепродуктов;
Технические условия 4525-043-53838447-2011 «Прицепы УСТ 94651J, УСТ 94651H, УСТ 94651D, УСТ 94651C, УСТ 94651G и их модификации. Технические условия».
| Зарегистрировано поверок | 368 |
| Поверителей | 26 |
| Актуальность данных | 18.09.2024 |
