| Номер в госреестре | 49098-12 |
| Наименование СИ | Комплекс измерительный |
| Обозначение типа СИ | ЭНЕРГОКОМПЛЕКС |
| Изготовитель | Филиал ФГУП "НПО автоматики" "ОКБ Автоматика", г.Екатеринбург |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Комплекс измерительный «ЭНЕРГОКОМПЛЕКС» (далее - комплекс) предназначен для измерений параметров теплоносителя (температуры, расхода, давления) и тепловой энергии в открытых и закрытых водяных системах теплоснабжения, расхода воды в системах холодного и горячего водоснабжения, электрической энергии и мощности, а также автоматической передачи, хранения и отображения информации об измеренных значениях.
Принцип действия комплекса основан на измерении параметров теплоносителя, потреблённой тепловой энергии теплосчетчиками «ИНТЕЛЕКОН-Т», электрической энергии счетчиками электрической энергии с телеконтроллерами «ИНТЕЛЕКОН», автоматической передачи информации об измеренных значениях беспроводными модемами через Интернет на персональный компьютер с программным обеспечением для хранения и отображения.

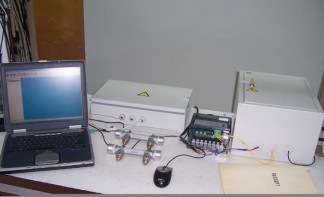

Комплекс состоит из следующих компонентов (средств измерений утвержденных типов, зарегистрированных в Госреестре СИ):
- теплосчетчиков «ИНТЕЛЕКОН-Т»;
- телеконтроллеров «ИНТЕЛЕКОН»;
- счетчиков электрической энергии «Меркурий 230» или «СЕ 301» или «СЕ 303» или других с интерфейсом RS-485, имеющих пределы допускаемой относительной погрешности в интервале ± 2 %.
В состав комплекса также входят персональный компьютер с программным обеспечением и беспроводные модемы.
В составе комплекса используется программное обеспечение, указанное в таблице 1. Таблица 1 - Идентификационные данные программного обеспечения комплекса_
| Наименование программного обеспечения | Идентификаци онное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программа КИ «Энергокомплекс» | AutoForm.exe | 1.6.7.366 | 0xAE43FD2A | CRC32 |
Доступ к изменению параметров и конфигурации комплекса защищен паролями, являющимися 4-разрядными десятичными числами.
Защита программного обеспечения комплекса от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Таблица 2 - Метрологические и технические характеристики комплекса
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры, °С | 5 - 150 |
| Диапазон измерений расхода, м /ч: - при использовании ПРК-01 с первичными преобразователями расхода - при использовании ПРК-01 с пьезоэлектрическими преобразователями | 0,05 - 104 3,4 - 104 |
| Диапазон измерений давления, МПа: - при использовании преобразователей давления измерительных с уо = ± 0,10 % - при использовании преобразователей давления измерительных с уо = ± 0,15 % - при использовании преобразователей давления измерительных с уо = ± 0,25 % где Ртах - верхний предел диапазона измерений преобразователей давления измерительных, Ртах не более 2,5 МПа. | 0,05-Ртах - Ртах 0,08Ртах - Ртах 0,13'Р тах - Р тах |
| Пределы допускаемой абсолютной погрешности при измерении темпера- о/~' туры, С | ± 0,3 |
| Пределы допускаемой относительной погрешности при измерении расхода, % | ± 2 |
| Пределы допускаемой относительной погрешности при измерении давления, % | ± 2 |
| Пределы допускаемой относительной погрешности при измерении тепловой энергии (класс С по ГОСТ Р 51649), %: - при разности температуры AT в подающем и обратном трубопроводах: (5 < AT < 10) °С (10 < AT < 20) °С (20 < AT < 145) °С | ± 6,7 ± 4,7 ± 3,7 |
| Пределы допускаемой относительной погрешности при измерении электрической энергии, % | ± 2 |
| Пределы допускаемой абсолютной погрешности при измерении времени, с/сутки | ± 2 |
| Напряжение питания, В | 220±22 |
| Наименование характеристики | Значение характеристики |
| Потребляемая мощность, Вт, не более | 250 |
| Г абаритные размеры | согласно ЭД |
| Масса | согласно ЭД |
| У словия эксплуатации | согласно ЭД |
| Средняя наработка на отказ, ч, не менее | 50000 |
| Средний срок службы, лет, не менее | 12 |
наносится в левом верхнем углу титульного листа руководства по эксплуатации и формуляра типографским способом, а также на корпус комплекса методом наклейки.
Таблица 3 - Комплектность комплекса
| Наименование | Обозначение | Количество |
| Теплосчетчик ИНТЕЛЕКОН-Т | АВМЮ.407251.001 | 1-200 |
| Телеконтроллер ИНТЕЛЕКОН | ЮГИШ.468363.011 | 1-200 |
| Счетчик электрической энергии Меркурий 230 | АВЛГ.411152.021 | 1-200 |
| Модем беспроводной | - | 2-400 |
| Персональный компьютер в составе: - системный блок; - монитор ЖК; - клавиатура универсальная; - манипулятор «мышь»; - принтер; - источник бесперебойного питания; - модем беспроводной; - модем проводной | 1 1 1 1 1 1 1 1 | |
| Программное обеспечение Программа КИ «Энергокомплекс» | ЮГИШ.00039-01 12 01 | 1 |
| Руководство по эксплуатации | ЮГИШ.407739.001 РЭ | 1 |
| Формуляр | ЮГИШ.407739.001 ФО | 1 |
| Методика поверки | МП 53-221-2011 | 1 |
осуществляется по документу «ГСИ. Комплекс измерительный «Энергокомплекс». Методика поверки МП 53-221-2011», утвержденному ФГУП «УНИИМ» в 2011 г.
Метод поверки комплекса - расчетный. Поверка средств измерений, входящих в состав комплекса, осуществляется по методикам поверки на соответствующие средства измерений.
приведены в документе «Комплекс измерительный «Энергокомплекс». Руководство по эксплуатации ЮГИШ.407739.001 РЭ».
Нормативные и технические документы, устанавливающие требования к комплексу измерительному «ЭНЕРГОКОМПЛЕКС»
ГОСТ Р 51649-2000 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Осуществление торговли и товарообменных операций.
