| Номер в госреестре | 49100-12 |
| Наименование СИ | Автоответчики |
| Обозначение типа СИ | AnCom AT-9 |
| Изготовитель | ООО "Аналитик ТелекомСистемы", г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 24.02.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Автоответчики AnCom AT-9 предназначены для формирования измерительных сигналов при контроле телефонных сетей совместно с анализаторами систем связи AnCom TDA-9 или совместимыми с ними устройствами.
Автоответчики AnCom AT-9 (далее - автоответчики) представляют собой малогабаритные устройства с микропроцессорным управлением, которые, будучи подключенными к сети связи - телефонной сети общего пользования (ТфОП), сети с использованием Интернет-протокола (VoIP), цифровой сети с интеграцией служб (ISDN), сети сотовой подвижной связи (СПС - GSM, 3G, LTE) и прочим сетям, после получения вызова и срабатывания обеспечивают формирование измерительных сигналов с нормированными метрологическими характеристиками.
Автоответчики изготавливаются в следующих вариантах исполнения: FXO (подключение к ТфОП), АТ-3 (подключение к ТфОП, ответ только гармоническим сигналом), прочие (GSM, VoIP, ISDN,...).

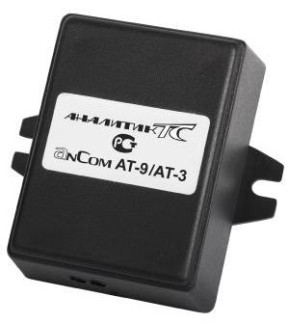

Общий вид автоответчиков и схемы защиты от несанкционированного доступа, выполненной с помощью наклеиваемой на процессор этикетки, изображены на рисунках 1 и 2 соответственно.
Программное обеспечение (ПО) встроенное, с управляющими функциями. ПО автоответчиков защищено от непреднамеренных и преднамеренных изменений. Запись ПО осуществляется в процессе производства. Доступ к процессору исключен конструкцией автоответчика. Модификация ПО возможна только на предприятии-изготовителе.
Идентификационные данные ПО автоответчиков приведены в таблице 1
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| АТ-9 | АТ9 | V1/V1 | AAAAAAAA | CRC-32* |
| * При подготовке загрузочного модуля вычисляется дополнение контрольной суммы (КС), обеспечивающее ее значение, равное указанному. Дополнение КС вносится в загрузочный модуль. | ||||
Автоответчики по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений относится к группе "С" согласно МИ 3286.
Метрологические и технические и характеристики
| Характеристика | Значение | ||
| АТ-3 FXO | GSM, VoIP, ISDN | ||
| Режим «ожидание вызова» | |||
| Количество активирующих сигналов посылки вызова (СПВ), обеспечивающих срабатывание автоответчиков | 2 или 4 | ||
| Параметры СПВ для срабатывания | Частота заполнения СПВ, Гц | 25 и 50 | - |
| Максимальное напряжение СПВ, В | 110 | - | |
| Минимальное напряжение СПВ, В | 20 | - | |
| Длительность СПВ, с | >0,3 | - | |
| Задержка срабатывания при «бесконечном звонке», с | 6 | - | |
| Длительность паузы между вызовами, с | 0,4 - 6 | - | |
| Импеданс при ожидании вызова, кОм, не менее на частотах 25/ 50/ 1000 Гц | 4/ 3/ 10 | ||
| Режим «автоответчик формирует сигнал ответа» | |||
| Задержка включения сигнала ответа после подключения, с | 1 или 2,5 | ||
| Пределы допускаемой абсолютной погрешности задержки включения, с | ±0,1 | ||
| Задержка отключения по завершении сигнала, с | 0,5 или 4 | ||
| Пределы допускаемой абсолютной погрешности задержки отключения, с | ±0, | ||
| Импеданс в диапазоне (300-3400) Гц, Ом | 540-660 | - | |
| Напряжение при замкнутом шлейфе, В при токе шлейфа: 18 мА 35 мА 60 мА | 3.5 - 12 4 - 14 5.5 - 24 | ||
| Параметры генератора | ||||
| Формирование гармонического сигнала | Частота сигнала, Гц | 700,900, 1020 | (700-1050) с шагом 1 | |
| Пределы допускаемой абсолютной погрешности частоты, Гц | ±10 | ±0,3 | ||
| Уровни сигнала, дБм | -15, -10, -5, 0 | -15, -10, -5, 0, +5 | - | |
| Характеристика | Значение | |||
| АТ-3 | FXO | GSM, VoIP, ISDN | ||
| Формирование гармонического сигнала | Относительные уровни сигнала, дБм01 | - | - | -20, -15, -10, -5, 0 |
| Пределы допускаемой относительной погрешности уровня сигнала, дБ | ±2 | ±1 | ||
| Формирование уровня выходного речевого сигнала | Пиковое значение уровня, дБм | - | -12, -7, -2, +3, +8 | - |
| Пиковое значение относительного уровня, дБм0 | - | - | -20, -15, -10, -5, 0 | |
| Пределы допускаемой относительной погрешности уровня сигнала, дБ | ±2 | |||
| Формирование уровня 2-тонального многочастотного сигнала DTMF | Уровни сигнала DTMF, дБм | - | -18, -13, -8, -3, +2 | - |
| Относительные уровни DTMF, дБм0 | - | - | -20, -15, -10. -5, 0 | |
| Пределы допускаемой относительной погрешности уровня DTMF, дБ | ±1 | |||
| Уровень шума в полосе 300-3400 Гц заблокированного генератора (при токе шлейфа 18 и 35 мА), дБм | <-62 | |||
| Общие характеристики | ||||
| Рабочие условия применения | - температура окружающей среды, °C - относительная влажность при +25 °C, % | 5 - 40 90 | ||
| Условия транспортирования | - температура окружающей среды, °C - относительная влажность при 25 °C, % | минус 25 - +55 95 | ||
| Среднее время наработки на отказ, час, не менее | 50000 | |||
| Габаритные размеры (длинахширинахвысота), мм | 110 х 95 х 65 | |||
| Масса, кг, не более | 0,25 | |||
По условиям эксплуатации автоответчики удовлетворяют требованиям, предъявляемым к аппаратуре группы 3 ГОСТ 22261-94.
Знак утверждения типа наносится на заднюю сторону прибора в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
Комплектность прибора приведена в таблице 2 Таблица 2
| Наименование | Обозначение | Количество |
| Автоответчик | AT-9 | 1 |
| Коробка транспортная | КУ-5Г | 1 |
| Руководство по эксплуатации | 4221-025-11438828-11РЭ | 1 |
| Формуляр | 4221-025-11438828-11ФО | 1 |
| Методика поверки | 4221-025-11438828-11МП | 1 |
осуществляется в соответствии с документом МП 49100-12 «Автоответчики AnCom AT-9. Методика поверки», утвержденным ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в декабре 2011 г. Основные средства поверки
• источник питания постоянного тока и постоянного напряжения GPS-6010: (0 -60) В, (0 - 1) А, измерение напряжения и тока - класс точности 2,5;
• анализатор систем связи AnCom TDA-9: (300 - 4000) Гц, измерение уровня в диапазоне (минус 70 - 10) дБм ±0,2 дБ, измерение частоты ±fx10-4.
Автоответчики AnCom AT-9. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к автоответчикам AnCom AT-9
• ГОСТ 22261-94 Средства измерений электрических и магнитных величин.
Общие технические условия;
• Технические условия ТУ 4221-025-11438828-11.
выполнение работ по оценке соответствия средств связи установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 18.11.2024 |
