| Номер в госреестре | 49104-12 |
| Наименование СИ | Дозиметры двухканальные |
| Обозначение типа СИ | DKS-"PC Electrometer" |
| Изготовитель | "Sun Nuclear Corporation", США |
| Год регистрации | 2012 |
| Срок свидетельства | 24.02.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Дозиметры двухканальные DKS - «PC Electrometer» (далее - дозиметры) предназначены для измерений поглощенной дозы в воде и мощности поглощенной дозы в воде.

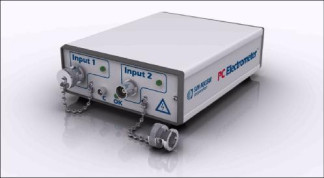

Дозиметры состоят из электрометрического блока «PC Electrometer» (далее - электрометрического блока) со встроенным управляемым высоковольтным источником питания, ионизационных камер (далее - ИК) и персонального компьютера с программным обеспечением PCE_1DS.
К дозиметру могут быть подсоединены ИК типа PTW-30010, PTW-30011, PTW-30012, PTW-30013, PTW-31010, PTW - 31013, PTW - 34045, PTW - 23343, PTW - 34001, PTW
- 31014, PTW - 31015, PTW - 23342, PTW - 23344, PTW - 34013. Конструкция предусматривает одновременное подключение двух ионизационных камер.
Принцип работы дозиметра основан на измерении тока (заряда), возникающего в ионизационной камере под действием ионизирующего излучения.
ИК соединяется с электрометрическим блоком триаксиальным кабелем с антимикро-фонным покрытием и триаксиальным электрометрическим разъемом.
Электрометрический блок не имеет органов управления и полностью управляется персональным PC-совместимым компьютером по интерфейсу USB, причем длина соединительного кабеля может достигать 25 м.
Электрометрические характеристики, погрешности индикации тока и заряда, не нор-
12 2 12 мируются: диапазон индикации заряда 2 • 10 - 10 Кл; диапазон индикации тока 2 • 10 -
8 15
5-10" А; ток утечки на входе не более ± 10- А.
Программа PCE_1DS обладает широким набором сервисных функций, что позволяет осуществлять автоматическую диагностику дозиметра, математическую обработку, протоколирование и вывод на экран персонального компьютера результатов измерения._
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| PCE_1DS | PCE_1DS | 1.2.4 | A41EFF2D | CRC32 |
Защита от преднамеренных изменений осуществляется:
- с использованием контрольных сумм (алгоритм CRC 32);
- разграничением доступа.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений- С по МИ 3286-2010.
| Диапазон регистрируемых энергий фотонного излучения, МэВ | |
| ИК PTW-30010, PTW-30011, PTW-30012 | от 0,03 до 50 |
| ИК PTW-30013, PTW-31010 | от 0,06 до 50 |
| ИК PTW-31013 | от 0,04 до 50 |
| ИК PTW-34001, PTW-31014, PTW-31015 | от 1,25 до 25 |
| Диапазон регистрируемых энергий рентгеновского излучения, кэВ | |
| ИК PTW-23342, PTW-23344, PTW-34013 | от 8 до 35 |
| Диапазон регистрируемых энергий электронного излучения, МэВ | |
| ИК PTW-30010, PTW-30011, PTW-30012, PTW-30013 | от 10 до 45 |
| ИК PTW-34045, PTW-23343, PTW-34001 | от 2 до 45 |
| Диапазон измерения мощности поглощенной дозы в воде (МПД), Гр/мин | |
| ИК PTW-30010, PTW-30011, PTW-30012, PTW-30013 | от 6,010-3 до 1,5102 |
| ИК PTW-31010 | от 3,010-2 до 9,0102 |
| ИК PTW-31013 | от 1,210-2 до 3,0102 |
| ИК PTW-34045 | от 1,710-1 до 4,5 103 |
| ИК PTW-23343 | от 6,010-2 до 1,5 103 |
| ИК PTW-34001 | от 1,010-2 до 2,5102 |
| ИК PTW-31014 | от 0,3 до 7,5 103 |
| ИК PTW-31015 | от 1,510-1 до 3,75 103 |
| ИК PTW-23342 | от 1,210-1 до 3,0103 |
| ИК PTW-23344 | от 1,710-2 до 4,3 102 |
| ИК PTW-34013 | от 6,010-1 до 1,5103 |
| Диапазон измерения поглощенной дозы в воде (ПД), Гр | |
| ИК PTW-30010, PTW-30011, PTW-30012, PTW-30013 | от 1,010-3 до 1,5103 |
| ИК PTW-31010 | от 6,010-3 до 1,5103 |
| ИК PTW-31013 | от 2,010-3 до 1,5103 |
| ИК PTW-34045 | от 3,010-2 до 1,5103 |
| ИК PTW-23343 | от 1,010-2 до 1,5103 |
| ИК PTW-34001 | от 1,010-3 до 1,5103 |
| ИК PTW-31014 | от 5,010-2 до 2,5103 |
| ИК PTW-31015 | от 2,510-2 до 1,5103 |
| ИК PTW-23342 | от 2,010-2 до 1,5103 |
| ИК PTW-23344 | от 2,010-2 до 1,5103 |
| ИК PTW-34013 | от 1,010-1 до 3,5103 |
| Пределы допускаемой относительной погрешности измерений МПД, %, (Р = 0,95) | ± 2,5 |
| Пределы допускаемой относительной погрешности при измерении ПД, %, (Р = 0,95) | ± 2,5 |
| Энергетическая зависимость чувствительности относительно энергии 1,25 МэВ (60Co) в диапазоне энергий от 0,03 до 1,25 МэВ для ИК PTW-30010, PTW-30011, PTW-30012, PTW-30013, PTW-31010, PTW-31013, %, не более (Р = 0,95) | ± 5,0 |
| Энергетическая зависимость чувствительности относительно эффективной энергии рентгеновского излучения 15 кэВ для ИК PTW-23342, PTW-23344, PTW-34013, %, не более (Р = 0,95) | ± 3,0 |
| Энергетическая зависимость чувствительности относительно энергии электронного излучения 15 МэВ для ИК PTW-30010, PTW-30011, PTW-30012, PTW-30013, PTW-34045, PTW-23343, PTW-34001, %, не более (Р = 0,95) | ± 3,0 |
| Измерительный объем, см3 | |
| ИК PTW-30010, PTW-30011, PTW-30012, PTW-30013 | 0,6 |
| ИК PTW-31010 | 0,125 |
| ИК PTW-31013 | 0,3 |
| ИК PTW-34045 | 0,02 |
| ИК PTW-23343 | 0,055 |
| ИК PTW-34001 | 0,35 |
| ИК PTW-31014 | 0,015 |
| ИК PTW-31015 | 0,03 |
| ИК PTW-23342 | 0,02 |
| ИК PTW-23344 | 0,2 |
| ИК PTW-34013 | 0,005 |
| Габаритные размеры (длина х ширина х высота), мм, не более: | |
| электрометрический блок | 106 x 148 x 45 |
| Масса, г, не более | |
| электрометрический блок | 0,4 |
| Время установления рабочего режима, мин, не более | 1 |
| Время непрерывной работы, час, не менее | 8 |
| Средняя наработка на отказ, ч, не менее | 20000 |
| Рабочие условия применения: | |
| температура окружающего воздуха, °С | от плюс 10 до плюс 40 |
| относительная влажность, % | до 80 % |
| атмосферное давление, кПа | от 84,0 до 106,7 |
Знак утверждения типа наносится на титульный лист руководства пользователя методом компьютерной графики в левом верхнем углу и на корпус электрометрического блока методом офсетной печати.
| Наименование | Количество, шт. |
| Электрометрический блок | 1 |
| Сетевой/интерфейсный кабель | 1 |
| Ионизационная камера PTW-30010 | согласно заказу |
| Ионизационная камера PTW-31010 | согласно заказу |
| Ионизационная камера PTW-31013 | согласно заказу |
| Ионизационная камера PTW-34045 | согласно заказу |
| Ионизационная камера PTW-23343 | согласно заказу |
| Ионизационная камера PTW-34001 | согласно заказу |
| Ионизационная камера PTW-31014 | согласно заказу |
| Ионизационная камера PTW-31015 | согласно заказу |
| Ионизационная камера PTW-23342 | согласно заказу |
| Ионизационная камера PTW-23344 | согласно заказу |
| Ионизационная камера PTW-34013 | согласно заказу |
| Ионизационная камера PTW-30011 | согласно заказу |
| Ионизационная камера PTW-30012 | согласно заказу |
| Ионизационная камера PTW-30013 | согласно заказу |
| CD диск с программным обеспечением и справочной информацией | 1 |
| Руководство по эксплуатации SNC-01/11 | 1 |
| Персональный компьютер | согласно заказу |
| Триаксиальный кабель с антимикрофонным покрытием и триаксиальным электрометрическим разъемом, 25 м. | 1 |
осуществляется в соответствии с разделом «Методика поверки» документа «Дозиметр двухканальный DKS - «PC Electrometer» Руководство по эксплуатации SNC-01/11», утверждённым ФГУП «ВНИИФТРИ» 3 октября 2011 г.
Основное поверочное оборудование:
- рабочий эталон поглощенной дозы фотонного излучения ВЭТ 38-1-88, мощность поглощенной дозы в воде в диапазоне от 6,010-3 до 1,0102 Гр/мин, погрешность не более 1% (Р=0,99);
- рабочий эталон 1 разряда поглощенной дозы фотонного излучения ДКС-101 с рентгеновским аппаратом (диапазон энергий 8 - 160 кэВ), мощность поглощенной дозы в воде в диапазоне от 1,710-2 до 3,0103 Гр/мин, погрешность не более 1,5 % (Р=0,95);
- государственный первичный эталон поглощенной дозы ГЭТ 38-95 в диапазоне энергий 5 - 50
3 3
МэВ, мощность поглощенной дозы в воде в диапазоне от 6,010 до 4,5 10 Гр/мин, погрешность не более 1% (Р=0,99).
Приведены в Руководстве по эксплуатации SNC-01/11.
Нормативные документы, устанавливающие требования к дозиметрам двухканальным DKS - «PC Electrometer»
1. ГОСТ 27451-87. «Средства измерений ионизирующих излучений. Общие технические условия.»
2. ГОСТ 28271-89. «Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний».
3. ГОСТ 8.070-96. «Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений».
4. РД 50-691-89 ГСИ «Поглощенные дозы фотонного (1-50 МэВ) и электронного (5-50 МэВ) излучений в лучевой терапии. Методы определения».
- осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях;
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
