Трансформаторы напряжения TJP 6.2-G, TJP 7.3-G, TJC 6-G, TJC 7.0-G, TDC 6-G, 49111-12

Назначение

Трансформаторы напряжения TJP 6.2-G; TJP 7.3-G; TJC 6-G; TJC 7.0-G; TDC 6-G (далее -трансформаторы) предназначены для измерения и учета электроэнергии при непосредственном подсоединении к шинам генераторного напряжения электрических станций или к выводам генераторов, а также для защиты, автоматики, управления и сигнализации в установках переменного тока номинальной частотой 50 и 60 Гц классов напряжения до 35 кВ.

Описание

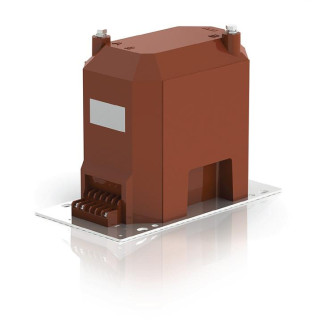

Трансформаторы напряжения TJP 6.2-G; TJP 7.3-G; TJC 6-G; TJC 7.0-G; TDC 6-G заземляемые и незаземляемые, с одним или двумя коэффициентами трансформации, могут иметь одну или две вторичные обмотки. Первичные и вторичные обмотки залиты эпоксидной смолой. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции. Трансформаторы напряжения TJP 6.2-G; TJP 7.3-G; TJC 6-G; TJC 7.0-G являются однофазными, TDC 6-G - двухфазными.

Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжения для измерения, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.

Выводы первичных обмоток трансформаторов напряжения TJC 6-G; TJC 7.0-G; TDC 6-G расположены на верхней части корпуса. Трансформаторы TJP 6.2-G и TJP 7.3-G имеют встроенные предохранители.

Зажимы вторичных обмоток расположены на литом выступе корпуса и закрываются прозрачной пластмассовой пломбируемой крышкой.

Основание трансформаторов снабжено металлической опорной плитой, вмонтированной в диэлектрический корпус. Для крепления трансформатора на месте эксплуатации в опорной плите изготовлены 4 отверстия.

Климатическое исполнение УЗ по ГОСТ 15150-69 в диапазоне от минус 25 до 80°С

Знак утверждения типа

Знак утверждения типа наносится на табличку трансформаторов методом наклейки и на паспорт типографским способом.

Комплектность

Трансформатор напряжения (серия и исполнение по заказу) - 1 шт.

Паспорт - 1 экз.

Поверка

Осуществляется в соответствии с ГОСТ 8.216-88 «Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

-образцовый трансформатор и прибор сравнения, пределы допускаемых погрешностей при номинальном первичном напряжении:

Uл

- образцовый трехэлектродный конденсатор с рабочим напряжением не менее 1,2 '™т,

и,

где - номинальное значение первичного напряжения поверяемого трансформатора (кВ) с номинальным значением емкости ^ (пФ), определяемым по формуле

102 < £ < 4 '104

1нотл    1ном

-4    д

коэффициентом напряжения емкости (КНЕ) не более 10 , тангенсом угла потерь (tg 0) в

-4

рабочем диапазоне напряжений не более 10 , температурным коэффициентом емкости

(ТКЕ) не более 5110 Ц°С и нестабильностью значения емкости, не превышающей 0,1 % за год;

- образцовый трехэлектродный конденсатор с рабочим напряжением не менее 1000 В, номинальным значением емкости 3000 - 6000 пФ, КНЕ не более 10 4, tg ® не более Ю^,

—4

допустимым изменением tg0 в рабочем диапазоне напряжений не более ±10 , ТКЕ не

более 5110 Ц°С и нестабильностью значения емкости, не превышающей 0,1 % за год;

-    электромагнитный компаратор токов (ЭМКТ) с рабочими частотами 50 и 60 Гц,

3

измеряющий отношение токов в диапазоне 1:1 - 1:10 с пределом допускаемой относительной основной погрешности не более 1' 10 ; допускаемая абсолютная основная погрешность измерения фазового сдвига между токами не должна превышать 1'Ю рад;

диапазон значений сравниваемых токов 3 ■ 10 ^ _ 12' 10 ^А-

-    вольтметры по ГОСТ 8711-78 классов точности 0,5 или более точный с пределом измерения 150 В; 1,0 или более точный с пределом измерения 1500 В; 1,0 с пределом измерения 5-7 В;

-    частотомер электронно-счетный с пределом измерения 0,01 Гц - 12 МГц, с пределом абсолютной погрешности не более 0,01 Гц;

-    нуль-индикатор с чувствительностью не менее 1 мм/мкВ в диапазоне частот 40-60 Гц, избирательностью по третьей гармонике не менее 60 дБ и значением полного входного сопротивления не менее 500 Ом;

-нагрузочные устройства (магазины проводимости или магазины сопротивления), обеспечивающие нагрузку поверяемого трансформатора в пределах от 25 до 100 % его номинальной мощности, с пределом допускаемой основной погрешности активной и реактивной составляющих мощности не более ±4%;

-источник высокого напряжения мощностью не менее 25 кВ ' А ^ с номинальным значением частоты 50 или 60 Гц (в зависимости от номинального значения частоты поверяемого трансформатора) с допускаемым отклонением частоты от номинального значения не более ±0,5 Гц, обеспечивающий возможность регулирования напряжения в диапазоне от 20 до 120% номинального первичного напряжения поверяемого трансформатора, допускаемыми колебаниями напряжения от установленных значений, не превышающими ±3% в течение 5 мин, и коэффициентом гармоник не более 5 %.

-источник напряжения мощностью не менее 500 В1 А ^ с номинальным значением частоты 50 или 60 Гц (в зависимости от номинального значения частоты поверяемого трансформатора), с допускаемым отклонением частоты от номинального значения не более ±

0,5 Гц, обеспечивающий возможность регулирования напряжения в диапазоне от 0 до 1000 В, с допускаемыми колебаниями напряжения от установленных значений, не превышающими ± 3 % в течение 5 мин, и коэффициентом гармоник не более 5 %.

Сведения о методах измерений

Сведения о методах приведены в соответствующем разделе паспорта.

Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения TJP 6.2-G; TJP 7.3-G; TJC 6-G; TJC 7.0-G; TDC 6-G

ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».

ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки»

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Осуществление торговли и товарообменных операций.

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
