Трансформаторы напряжения TJP 4, 49112-12

Трансформаторы напряжения TJP 4 (далее ╞ трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Документы

Описание типа

Карточка СИ

Номер в госреестре	49112-12
Наименование СИ	Трансформаторы напряжения
Обозначение типа СИ	TJP 4
Изготовитель	"ABB s.r.o.", Чехия
Год регистрации	2012
МПИ (интервал между поверками)	8 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения TJP 4 Назначение средства измерений

Трансформаторы напряжения TJP 4 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Описание

Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

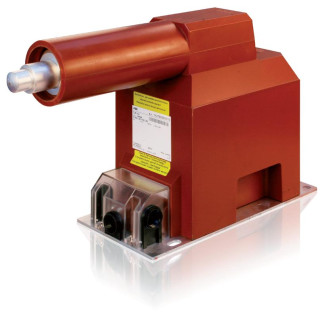

Трансформаторы напряжения TJP 4 - однофазные, заземляемые, электромагнитные, с литой изоляцией, со встроенным защитным предохранительным устройством.

Трансформаторы представляют собой блок, состоящий из магнитопровода и трех обмоток: одной первичной и двух вторичных, который залит компаундом на основе эпоксидной смолы.

Высоковольтный вывод «А» первичной обмотки снабжен защитным предохранительным устройством с плавкой вставкой. Корпус защитного предохранительного устройства литой, из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту плавкой вставки от механических и климатических воздействий.

Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании и закрываемой съемной изоляционной пломбируемой крышкой. Трансформаторы имеют клемму заземления с винтом М8. Для крепления в месте установки на опорной поверхности трансформаторов имеются отверстия под болты М10. На узкой боковой стенке корпуса трансформаторов размещена табличка технических данных.

Рабочее положение трансформаторов в пространстве - любое.

Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям. Метрологические и технические характеристики

Таблица 1 - Характеристики трансформаторов напряжения TJP 4

Характеристики	Значение
Класс напряжения по ГОСТ 1516.3-96, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальное напряжение первичной обмотки, кВ	10/V3
Номинальное напряжение
- основной вторичной обмотки, В	100/V3
- дополнительной вторичной обмотки, В	100/3
Класс точности
- основной вторичной обмотки;	0,5
- дополнительной вторичной обмотки	3Р
Номинальная мощность
- основной вторичной обмотки, В-А	75
- дополнительной вторичной обмотки, В-А	150
Номинальная частота, Гц	50
Г руппа соединения обмоток	1/1/1-0-0
Габаритные размеры, мм, (длинахширинахвысота)	486x148x280
Масса, кг	27
Климатическое исполнение и категория	У3 в диапазоне рабочих температур
размещения по ГОСТ 15150-69	от - 25 до + 40 °С

Знак утверждения типа

Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.

Комплектность

24 шт. (Зав. №№

Трансформатор напряжения TJP 4

1VLT5208016504,

1VLT5208016507,

1VLT5208016516,

1VLT5208016519,

1VLT5208016522,

1VLT5208016525,

1VLT5208016528,

1VLT5208016531)

24 экз.

Паспорт

1VLT5208016502,

1VLT5208016505,

1VLT5208016514,

1VLT5208016517,

1VLT5208016520,

1VLT5208016523,

1VLT5208016526,

1VLT5208016529, 1VLT5208016503,

1VLT5208016506,

1VLT5208016515,

1VLT5208016518,

1VLT5208016521,

1VLT5208016524,

1VLT5208016527,

1VLT5208016530,

Поверка

Осуществляется в соответствии с ГОСТ 8.216-88 «Трансформаторы напряжения. Методика поверки».

Основные средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-15 (кл. т. 0,05), прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР3025 (± 4 %).

Сведения о методах измерений

Сведения о методах приведены в соответствующем разделе паспорта.

Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения TJP 4

ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.

ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.

Техническая документация фирмы «ABB s.r.o.», Чехия.

Рекомендации к применению

Осуществление торговли и товарообменных операций.

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
