| Номер в госреестре | 49114-12 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТГФ-110III |
| Изготовитель | ОАО "Энергомеханический завод", г.С.-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 24.02.2017 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока типа ТГФ-llOIII (далее трансформаторы) предназначенные для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в открытых распределительных устройствах переменного тока частоты 50 и 60 Гц на номинальное напряжение 110 кВ.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.

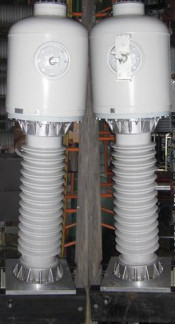

По конструктивному исполнению трансформаторы относятся к опорным, одноступенчатым, с верхним расположением вторичных обмоток. Трансформаторы выполнены в металлическом корпусе закрепленном на фарфоровом изоляторе. Основная высоковольтная изоляция обеспечивается за счёт элегаза.
Трансформаторы имеют 4 варианта исполнения в зависимости от первичной обмотки на номинальный первичный ток: многовитковая (50; 75; 100; 150; 200; 300; 400 А), двухвитковая (600; 750 А), одновитковая (1000;1500;2000 А), двухвитковая с переключением, имеет два коэффициента трансформации по первичному току (300-600; 400-800; 600-1200; 750-1500; 1000-2000 А).
110III
Таблица 1- Метрологические и технические характеристики трансформаторов тока типа ТГФ-
| Характеристика | Значение |
| Номинальное напряжение трансформатора ином, кВ | 110 |
| Наибольшее рабочее напряжение, кВ | 126 |
| Номинальная частота, Гц | 50; 60 |
| Номинальное значение силы первичного тока, А | 50; 75; 100; 150; 200; 300; 400; 600; 750; 1000; 1500; 2000; 300600; 400-800; 600-1200; 750-1500; 1000-2000 |
| Номинальное значение силы вторичного тока, А | 1 или 5 |
| Количество вторичных обмоток для измерений и учета | 1 или 2 |
| Количество вторичных обмоток для защиты | 3 или 4 |
| Количество вторичных обмоток для измерений и защиты | 1 |
| Класс точности вторичной обмотки для измерений и учета | 0,2S; 0,5S; 0,2; 0,5 |
| Класс точности вторичной обмотки для защиты | 5Р;10Р |
| Класс точности вторичной обмотки для измерений и защиты | 0,2; 5Р или 0,5; 10Р |
| Номинальная вторичная нагрузка вторичной обмотки для измерений и учета с коэффициентом мощности cos ф2 = 0,8, В-А | от 5 до 60 |
| Номинальная вторичная нагрузка вторичной обмотки для измерений и учета с коэффициентом мощности cos ф2 = 1, В-А при номинальном значение силы вторичного тока 12н=1 А при номинальном значение силы вторичного тока 12н=5 А | 5 7 ^ со" 2, |
| Номинальная вторичная нагрузка обмотки для защиты с коэффициентом мощности cos ф2 = 0,8, В-А | от 30 до 60 |
| Номинальная вторичная нагрузка вторичной обмотки для измерений и защиты с коэффициентом мощности cos ф2 = 0,8, В-А | от 10 до 30 |
| Номинальный коэффициент безопасности вторичных обмоток для измерений, не более | от 5 до 15 |
| Номинальная предельная кратность вторичных обмоток для защиты, не менее | от 15 до 40 |
| Г абаритные размеры, мм | 2460x1500x616 |
| Масса трансформатора в сборе, кг | от 405 до 495 |
| Примечание. Вторичная обмотка для измерений и учета может иметь ответвление, соответствующее половине номинального первичного тока. Для номинального первичного тока 750 А ответвление соответствует первичному току 400 А. Для номинального первичного тока 750-1500 А ответвление должно соответствовать первичному току 400-800 А. | |
Ток электродинамической стойкости, кА от 10 до 150
Ток термической стойкости, кА от 4 до 60
Удельная длина пути утечки, см/кВ, не менее 2,5 Интенсивность частичных разрядов внутренней изоляции первичной
обмотки, пКл, не более 10
Утечка элегаза из трансформатора тока в год, % от массы элегаза, не более 0,5
Средняя наработка на отказ, ч, не менее 400000
Срок службы до списания, лет 30
Климатическое исполнение и категория размещения по ГОСТ 15150-69: У1** (для диапазона температур от минус 50 до плюс 40 °С), УХЛ1* (для диапазона температур от минус 55 до плюс 40 °С) и УХЛ1.
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
В комплект поставки трансформаторов тока типа ТГФ-110Ш входит:
- трансформатор тока типа ТГФ-110Ш - 1 шт.;
- комплект ЗИП одиночный - 1 шт.;
- комплект ЗИП групповой (по заказу);
- комплект ЗИП монтажный (по заказу);
- паспорт - 1 экз.;
- паспорт сосуда, работающего под давлением- 1 экз.;
- руководство по эксплуатации на партию из трех трансформаторов тока, поставляемых по одному заказу в один адрес- 1 экз.;
- руководство по эксплуатации сигнализатора давления с партией трансформаторов тока, поставляемых по одному адресу- 1 экз.;
- ведомость одиночного комплекта ЗИП - 1 экз.
осуществляется по ГОСТ 8.217-87 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки: регулируемый источник тока РИТ-5000 (диапазон выходного тока от 2 до 5000 А), трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05), прибор сравнения КНТ-05 (пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000) мин., пределы основной абсолютной погрешности ± (0,001 ± 0,03-А) %, ± (0,1 ±
0,05-А) мин.), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4 %).
Сведений нет.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока типа ТГФ-110111
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 17412-72 «Изделия электротехнические для районов с холодным климатом. Общие технические условия».
ТУ 3414-004-05755697-2008 «Трансформаторы тока типа ТГФ-110Ш. Технические условия».
- «осуществлении торговли и товарообменных операций...»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
| Зарегистрировано поверок | 20 |
| Поверителей | 6 |
| Актуальность данных | 18.11.2024 |
