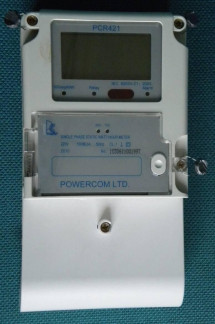

Счетчики электрической энергии однофазные многофункциональные PCR 421, 49115-12

Назначение

Счетчики электрической энергии однофазные многофункциональные PCR 421 предназначены для измерения и учета активной энергии прямого и обратного направлений в однофазных двухпроводных цепях переменного тока промышленной частоты.

Описание

Счетчики электрической энергии однофазные многофункциональные PCR 421 (далее -счетчики) изготовлены на базе цифрового сигнального процессора со встроенным аналогоцифровым преобразователем, который производит преобразование сигналов, поступающих на его входы от датчиков тока и напряжения, в цифровой код. В качестве датчиков тока используются токовые трансформаторы или шунт, имеющий незначительную линейную погрешность, а в качестве датчика напряжения - резистивный делитель, включенный в параллельную цепь напряжения счетчика.

Для хранения и отображения измеренных величин в счетчиках имеется энергонезависимая память и жидкокристаллический индикатор для отображения измеряемых величин. Учет энергии обеспечивается по четырем тарифам и восьми временным зонам. Счетчики имеют в своем составе измерительное устройство, микроконтроллер, энергонезависимую память данных EEPROM, которая позволяет сохранить всю информацию при отключении источника питания. Встроенные часы реального времени позволяют вести учет активной электроэнергии по тарифным зонам суток. Кроме того счётчики имеют встроенный источник питания, автоматический выключатель-разъединитель нагрузки потребителя, жидкокристаллический индикатор для просмотра информации, оптический порт, датчик обнаружения вмешательства, кнопка просмотра параметров счётчика. Переключение тарифов в счётчике производится внутренним таймером. Ход часов при отсутствии питания обеспечивается с помощью встроенной литиевой батареи в течение 10 лет.

Также в счётчиках, с помощью специального программного обеспечения, предусмотрена возможность переключаться в режим отпуска энергии по системе с предварительной оплатой.

Счетчики обеспечивают измерения следующих временных значений: секунды, минуты, часы, дни, недели, месяцы, годы, переход на летнее время, а также учитывают високосные годы. В случае отсутствия основного электропитания для обеспечения питания часов в счетчиках установлена литиевая батарея.

Оптический порт, интерфейс RS-485, PLC-модем, GPRS, радиомодем предназначены для параметризации счётчика в месте установки. Интерфейсы удалённого доступа предназначены для съёма показаний измеряемых величинах, как в реальном времени, так и о параметрах хранящихся в “памяти” счетчиков, и для контроля за их работой программноаппаратными средствами автоматизированных информационно-измерительных систем коммерческого учета электроэнергии.

В счётчиках предусмотрена возможность использования системы предоплаты за потребляемую электроэнергию. Для удобства потребителей с этой целью в счетчиках осуществлена возможность с помощью кнопки, расположенной на лицевой панели счетчиков, считывания информации об оплате электроэнергии.

С помощью автоматического выключателя-разъединителя в счётчиках предусмотрено применение ограничения подачи электроэнергии потребителю в следующих случаях: при максимальном расходе электроэнергии (пороговое значение определяется в соответствии с договорными условиями); при превышении абсолютного максимального порога мощности. Активация автоматического выключателя-разъединителя для снятия ограничения подачи электроэнергии осуществляется после подачи сигнала обслуживающей энергоснабжающей организацией, после поступления необходимой предоплаты от потребителя.

Для расчёта оплаты учитываются суммарные значения:

-    от начального момента до текущего времени;

-    от начального момента до текущего времени по каждому тарифу;

-    на конец предыдущего периода выставления счёта;

-    на конец предыдущего периода выставления счёта по каждому тарифу.

Оптический порт на физическом уровне соответствует ГОСТ Р МЭК 61107-2001. Протокол взаимодействия по оптическому порту и интерфейсам RS-485 основан на базовой эталонной модели взаимосвязи открытых систем (ВОС) в соответствии с ГОСТ 28906-91.

Счетчики могут быть использованы автономно или в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ) в жилищно-комунальном хозяйстве. Структура условного обозначения счетчиков:

PCR 421 - Х - Х - Х

_ Функциональность:

C - счётчик со средствами связи;

R - счётчик со средствами связи и разъединителем;

Тип передачи данных:

P - PLC по линии 0,4 кВ;

G - GPRS;

F - радиочастота.

- Схема соединений:

None - LNNL;

L - LLNN.

Счетчики позволяют считывать со счётчиков следующую информацию по активной энергии в прямом или обратном направлении: текущие показания счетчика; значение потреблённой активной энергии по тарифам, дату и время. Помимо этого возможно считывание вспомогательных данных, а именно следующих значений - активной мощности; среднеквадратических значений токов и напряжений; коэффициента мощности.

Заводские настройки являются неизменными на протяжения всего срока эксплуатации счётчика, в их состав входят: штрих-код счётчика, заводской номер счётчика, передаточное число счётчика.

Счётчики имеют возможность программирования следующих параметров:

1.    Параметры программируемые производителем:

-    серийный номер счетчика;

-    тип и код счетчика.

2.    Параметры программируемые производителем или эксплуатационной организацией:

-    идентификационные параметры связи;

-    дата, местное время региона, где эксплуатируется счётчик;

-    основной календарь и основное тарифное расписание;

-    идентификационные параметры периода выставления счёта;

-    договорные параметры энергоснабжения;

-    параметры программирования тарифов;

-    параметры предоплаты и ограничения нагрузки;

-    параметры отображения информации;

-    пароль доступа первого уровня (логин и пароль);

-    сетевой адрес счетчика.

Счетчики ведут журнал событий, в котором фиксируются следующие события:

-    изменение настроек счетчика;

-    синхронизация времени;

-    пропадание напряжение;

-    срабатывание реле управления нагрузкой;

-    вскрытие корпуса счетчика;

-    вскрытие релейной крышки.

Конструкция предусматривает возможность пломбирования корпуса счетчика навесными пломбами после выпуска из производства, после его поверки представителем Энергонадзора (энергосбытовой компании) для предотвращения несанкционированных вмешательств в схемы включений приборов. Кроме того, защита счетчиков обеспечивается несколькими уровнями паролей для разделения доступа к параметрам и данным, хранящимся в счетчике.

Программное обеспечение

Программное обеспечение счётчиков разработано специалистами фирмы «Powercom Ltd.» и является с собственностью компании.

Встраиваемое ПО (заводская прошивка) записывается в устройство на стадии его производства. Защита от копирования ПО осуществляется на аппаратном уровне: вычитывание памяти программ и памяти данных невозможно. Конечный пользователь не имеет доступа к изменению системных параметров (калибровочные коэффициенты, алгоритмы работы устройства и т.д.). Для защиты от несанкционированного изменения настроечных параметров устройства в ПО используется система авторизации пользователя (логин и пароль) и невозможно без вскрытия счётчика.

Внешнее ПО применяется для связи с компьютером через интерфейсы. Оно состоит из драйвера, позволяющего подключать счётчики к персональному компьютеру и программы, позволяющей сохранять результаты измерений в виде текстового файла. ПО не является метрологически значимым и позволяет только считывать результаты измерений из встроенной памяти прибора.

Характеристики программного обеспечения:

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С», в соответствии с МИ 3286-2010.

Технические характеристики

Знак утверждения типа

Знак утверждения типа наносится на титульных листах паспорта методом офсетной печати.

Комплектность

В комплект поставки счетчика входят:

-    счетчик электрической энергии однофазный многофункциональный PCR421,

-    формуляр,

-    руководство по эксплуатации *;

-    методика поверки*,

-    программное обеспечение «Powercom v1.0»*,

-    упаковочная коробка.

* Поставляется по требованию эксплуатирующей организации.

Поверка

осуществляется по документу МП 49115-12 "Счетчики электрический энергии однофазные многофункциональные PCR421. Методика поверки", утвержденному ФГУП «ВНИИМС» в 2012 году.

Перечень основного оборудования, необходимого для поверки:

-    установка автоматическая многофункциональная для поверки электросчётчиков НЕВА-Тест, пределы допускаемой относительной погрешности измерения активной энергии ±0,1%;

-    универсальная пробойная установка УПУ-10, испытательное напряжение до 6 кВ; погрешность установки напряжения ± 5%;

-    секундомер механический СОСпр-2б-2-000, кл.т.2, погрешность измерения от ± 1,8 до ± 5,4 с.

Сведения о методах измерений

Сведения отсутствуют.

Нормативные документы, устанавливающие требования к счётчикам электрической энергии однофазные многотарифные PCR421.

1.    ГОСТ Р 52320-2005 (МЭК 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;

2.    ГОСТ Р 52322-2005 (МЭК 62053-21:2003) «Аппаратура для измерения электрической энергии переменного тока. Статические счетчики активной энергии классов точности 1 и 2»;

3.    ГОСТ Р МЭК 61107-2001 «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными»;

4.    ГОСТ 28906-91 (ИСО 7498-84, Доп.1-84 ИСО 7498-84) Системы обработки информации. Взаимосвязь открытых систем. Базовая эталонная модель;

5.    Документация фирмы-изготовителя.

Рекомендации к применению

- осуществление торговли и товарообменных операций.
