Счетчики электрической энергии трехфазные многофункциональные PCR 423, 49116-12

Назначение

Счетчики электрической энергии трёхфазные многофункциональные PCR 423 предназначены для измерения и учета активной и реактивной энергии в двух направлениях в трёхфазных трёх - четырехпроводных цепях переменного тока.

Описание

Принцип действия счетчиков основан на вычислении действующих значений тока и напряжения, активной и реактивной энергии по измеренным мгновенным значениям входных сигналов тока и напряжения. Измерение реактивной энергии счетчики производят с помощью метода сдвига фазы сигналов напряжения на 900.

Счетчики изготовлены на базе цифрового сигнального процессора со встроенным аналого-цифровым преобразователем, который производит преобразование сигналов, поступающих на его входы от датчиков тока и напряжения, в цифровой код. В качестве датчиков тока используются токовые трансформаторы или шунт, имеющий незначительную линейную погрешность, а в качестве датчика напряжения - резистивный делитель, включенный в параллельную цепь напряжения счетчика.

Для хранения и отображения измеренных величин в счетчиках имеется энергонезависимая память и жидкокристаллический индикатор для отображения измеряемых величин. Учет энергии обеспечивается по четырем тарифам и восьми временным зонам. Счетчики имеют в своем составе измерительное устройство, микроконтроллер, энергонезависимую память данных EEPROM, которая позволяет сохранить всю информацию при отключении источника питания. Встроенные часы реального времени позволяют вести учет активной и реактивной электроэнергии по тарифным зонам суток. Кроме того счётчики имеют встроенный источник питания, автоматический выключатель-разъединитель нагрузки потребителя, жидкокристаллический индикатор для просмотра информации, оптический порт, датчик обнаружения вмешательства, кнопка просмотра параметров счётчика. Переключение тарифов в счётчике производится внутренним таймером. Ход часов при отсутствии питания обеспечивается с помощью встроенной литиевой батареи в течение 10 лет.

Также в счётчиках, с помощью специального программного обеспечения, предусмотрена возможность переключаться в режим отпуска энергии по системе с предварительной оплатой.

Счетчики обеспечивают измерения следующих временных значений: секунды, минуты, часы, дни, недели месяцы, годы, переход на летнее время, а также учитывают високосные годы. В случае отсутствия основного электропитания для обеспечения питания часов в счетчиках установлена литиевая батарея.

Оптический порт, интерфейс RS-485, PLC-модем, GPRS, радиомодем предназначены для параметризации счётчика в месте установки и для съёма показаний измеряемых величинах, как в реальном времени, так и о параметрах хранящихся в “памяти” счетчиков, для контроля за их работой программно-аппаратными средствами автоматизированных информационно-измерительных систем коммерческого учета электроэнергии.

В счётчиках предусмотрена возможность использования системы предоплаты за потребляемую электроэнергию.

С помощью автоматического выключателя-разъединителя в счётчиках предусмотрено применение ограничения подачи электроэнергии потребителю дистанционно в следующих случаях: при максимальном расходе электроэнергии (пороговое значение определяется в соответствии с договорными условиями); при превышении абсолютного максимального порога мощности. Активация автоматического выключателя-разъединителя для снятия ограничения подачи электроэнергии осуществляется после подачи сигнала обслуживающей энергоснабжающей организацией, после поступления необходимой предоплаты от потребителя.

Для расчёта оплаты учитываются суммарные значения по активной и реактивной энергии:

-    от начального момента до текущего времени;

-    от начального момента до текущего времени по каждому тарифу;

-    на конец предыдущего периода выставления счёта;

-    на конец предыдущего периода выставления счёта по каждому тарифу.

Счётчики регистрируют профили по активной и реактивной энергии. Период интеграции может быть запрограммирован в счётчике в диапазоне от 1 минуты до 1 часа.

Оптический порт на физическом уровне соответствует ГОСТ Р МЭК 61107-2001.

Протокол взаимодействия по оптическому порту и интерфейсам RS-485 основан на базовой эталонной модели взаимосвязи открытых систем (ВОС) в соответствии с ГОСТ 28906-91.

Счетчики могут быть использованы автономно или в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ) в жилищно-комунальном хозяйстве.

Структура условного обозначения счетчиков:

PCR 423 - Х - Х - Х - Х - Х

Функциональность:

C - счётчик со средствами связи;

R - счётчик со средствами связи и разъединителем;

Тип передачи данных:

P - PLC по линии 0,4 кВ;

G - GPRS;

F - радиочастота.

Кл. точности по активной энергии: 2 - класс 0,2 S;

5 - класс 0,5 S;

10 - класс 1.

Тип присоединения:

1 - непосредственное.

(без цифры) - трансформаторное включение по току

Тип сети:

-    трёхфазная трёхпроводная;

-    трёхфазная четырёхпроводная.

Счетчики позволяют считывать следующую информацию по активной и реактивной энергиям в прямом и обратном направлениях: текущие показания счетчика; значение потреблённой активной и реактивной энергии по тарифам, максимальную мощность, дату и время. Помимо этого возможно считывание вспомогательных данных, а именно следующих значений - мощности активной и реактивной по каждой фазе и сумму по фазам; среднеквадратических значений токов и напряжений пофазно; значение частоты сети; cos ф.

Заводские настройки являются неизменными на протяжения всего срока эксплуатации счётчика, в их состав входят: штрих-код счётчика, заводской номер счётчика, передаточное число счётчика.

Счётчики имеют возможность программирования следующих параметров:

1.    Параметры программируемые производителем:

-    серийный номер счетчика;

-    тип и код счетчика.

2.    Параметры программируемые производителем или эксплуатационной организацией:

-    идентификационные параметры связи;

-    дата, местное время региона, где эксплуатируется счётчик;

-    основной календарь и основное тарифное расписание;

-    идентификационные параметры периода выставления счёта;

-    договорные параметры энергоснабжения;

-    параметры программирования тарифов;

-    параметры предоплаты и ограничения нагрузки;

-    параметры отображения информации;

-    пароль доступа первого уровня (логин и пароль);

-    сетевой адрес счетчика;

Счетчики ведут журнал событий, в котором фиксируются следующие события:

-    изменение настроек счетчика;

-    перегрузка;

-    синхронизация времени;

-    пропадание напряжение, в.т.ч. на отдельной фазе;

-    значительный небаланс токов;

-    неправильное подключение;

-    срабатывание реле управления нагрузкой;

-    вскрытие корпуса счетчика;

-    вскрытие релейной крышки.

Конструкция предусматривает возможность пломбирования корпуса счетчика навесными пломбами после выпуска из производства, после его поверки представителем Энергонадзора (энергосбытовой компании) для предотвращения несанкционированных вмешательств в схемы включений приборов. Кроме того, защита счетчиков обеспечивается несколькими уровнями паролей для разделения доступа к параметрам и данным, хранящимся в счетчике.

Программное обеспечение

Программное обеспечение счётчиков разработано специалистами фирмы «Powercom Ltd.» и является с собственностью компании.

Встраиваемое ПО (заводская прошивка) записывается в устройство на стадии его производства. Защита от копирования ПО осуществляется на аппаратном уровне: вычитывание памяти программ и памяти данных невозможно. Конечный пользователь не имеет доступа к изменению системных параметров (калибровочные коэффициенты, алгоритмы работы устройства и т.д.). Для защиты несанкционированного изменения настроечных параметров устройства в ПО используется система авторизации пользователя (логин и пароль) и невозможно без вскрытия счётчика.

Внешнее ПО применяется для связи с компьютером через интерфейсы. Оно состоит из драйвера, позволяющего подключать счётчики к персональному компьютеру и программы, позволяющей сохранять результаты измерений в виде текстового файла. ПО не является метрологически значимым и позволяет только считывать результаты измерений из встроенной памяти прибора.

Характеристики программного обеспечения:

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С», в соответствии с МИ 3286-2010.

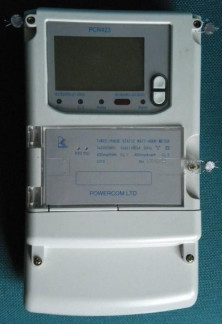

Фотография счётчика с местами опломбирования представлена на рисунке 1.

Знак утверждения типа

Знак утверждения типа наносится на титульных листах паспорта методом офсетной печати.

Комплектность

В комплект поставки счетчика входят:

-    счетчик электрической энергии трёхфазные многофункциональные PCR 423,

-    формуляр,

-    руководство по эксплуатации *;

-    методика поверки*,

-    программное обеспечение «Powercom v2.0»*,

-    упаковочная коробка.

* Поставляется по требованию эксплуатирующей организации.

Поверка

осуществляется по документу МП 49116-12 "Счетчики электрический энергии трёхфазные многофункциональные PCR 423. Методика поверки", утвержденному ФГУП «ВНИИМС» в 2012 году.

Перечень основного оборудования, необходимого для поверки:

-    установка автоматическая многофункциональная для поверки электросчётчиков НЕВА-Тест, пределы допускаемой относительной погрешности измерения активной энергии ± 0,1

%;

-    универсальная пробойная установка УПУ-10, испытательное напряжение до 6 кВ; погрешность установки напряжения ± 5%;

-    секундомер механический СОСпр-2б-2-000, кл.т.2, погрешность измерения от ± 1,8 до ± 5,4 с.

Сведения о методах измерений

Сведения отсутствуют.

Нормативные документы, устанавливающие требования к счётчикам электрической энергии трёхфазные многофункциональные PCR 423.

1. ГОСТ Р 52320-2005 (МЭК 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;

2.    ГОСТ Р 52322-2005 (МЭК 62053-21:2003) «Аппаратура для измерения электрической энергии переменного тока. Статические счетчики активной энергии классов точности 1 и 2»;

ГОСТ Р 52323-2005 (МЭК 62053-22:2003) “Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S”;

ГОСТ Р 52425-2005 (МЭК 62053-23:2003) "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии";

3.    ГОСТ Р МЭК 61107-2001 «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными»;

4.    ГОСТ 28906-91 (ИСО 7498-84, Доп.1-84 ИСО 7498-84) Системы обработки информации. Взаимосвязь открытых систем. Базовая эталонная модель;

5.    Документация фирмы-изготовителя.

Рекомендации к применению

- осуществление торговли и товарообменных операций.
